Maßzeichnung; Performance - Sick Multiscan136 Betriebsanleitung
3d-lidar-sensor
Inhaltsverzeichnis
10
TECHNISCHE DATEN
10.3
Maßzeichnung
10.4
Performance
56
B E T R I E B S A N L E I T U N G | multiScan136
Schutzklasse
Elektrische Sicherheit
Gewicht
Abmessungen (L x B x H)
Maximaler Ausgangsstrom Abhängig von der Anzahl genutzter/parametrierter Ausgänge.
1 2
30
35.15
100.3
(3.95)
120.2
(4.73)
61.5
(2.42)
1

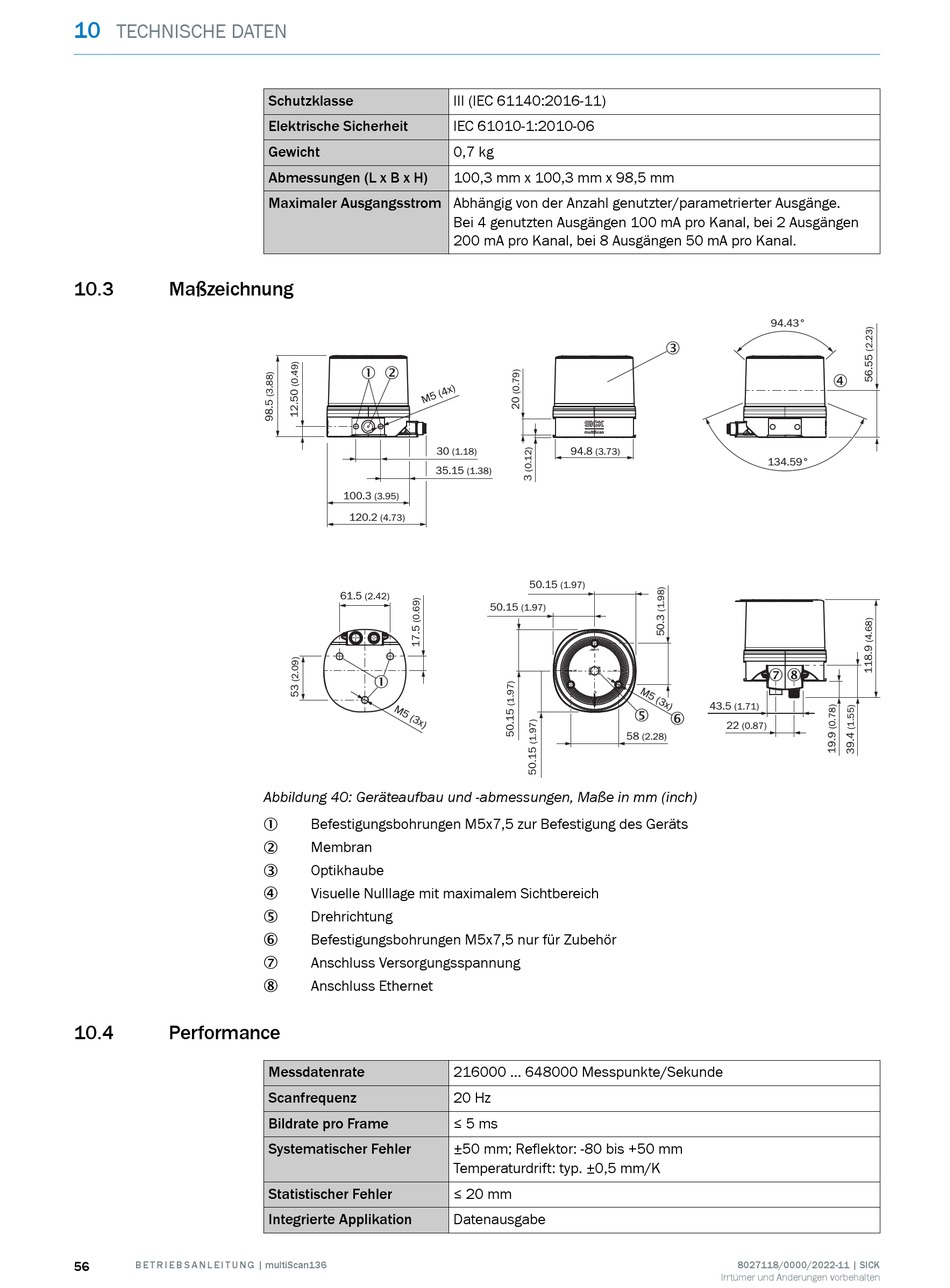

Abbildung 40: Geräteaufbau und -abmessungen, Maße in mm (inch)
Befestigungsbohrungen M5x7,5 zur Befestigung des Geräts
1
Membran
2
Optikhaube
3
Visuelle Nulllage mit maximalem Sichtbereich
4
Drehrichtung
5
Befestigungsbohrungen M5x7,5 nur für Zubehör
6
Anschluss Versorgungsspannung
7
Anschluss Ethernet
8
Messdatenrate
Scanfrequenz
Bildrate pro Frame
Systematischer Fehler
Statistischer Fehler
Integrierte Applikation
III (IEC 61140:2016-11)
IEC 61010-1:2010-06
0,7 kg
100,3 mm x 100,3 mm x 98,5 mm
Bei 4 genutzten Ausgängen 100 mA pro Kanal, bei 2 Ausgängen
200 mA pro Kanal, bei 8 Ausgängen 50 mA pro Kanal.
multiScan
94.8
(1.18)
(3.73)
(1.38)
50.15
(1.97)
50.15
(1.97)
58
216000 ... 648000 Messpunkte/Sekunde
20 Hz
≤ 5 ms
±50 mm; Reflektor: -80 bis +50 mm
Temperaturdrift: typ. ±0,5 mm/K
≤ 20 mm
Datenausgabe
94.43°
3
134.59°
7
8
43.5
(1.71)
5
6
22
(0.87)
(2.28)
8027118/0000/2022-11 | SICK
Irrtümer und Änderungen vorbehalten
