5.3 Gerät montieren
8027118/0000/2022-11 | SICK
Irrtümer und Änderungen vorbehalten

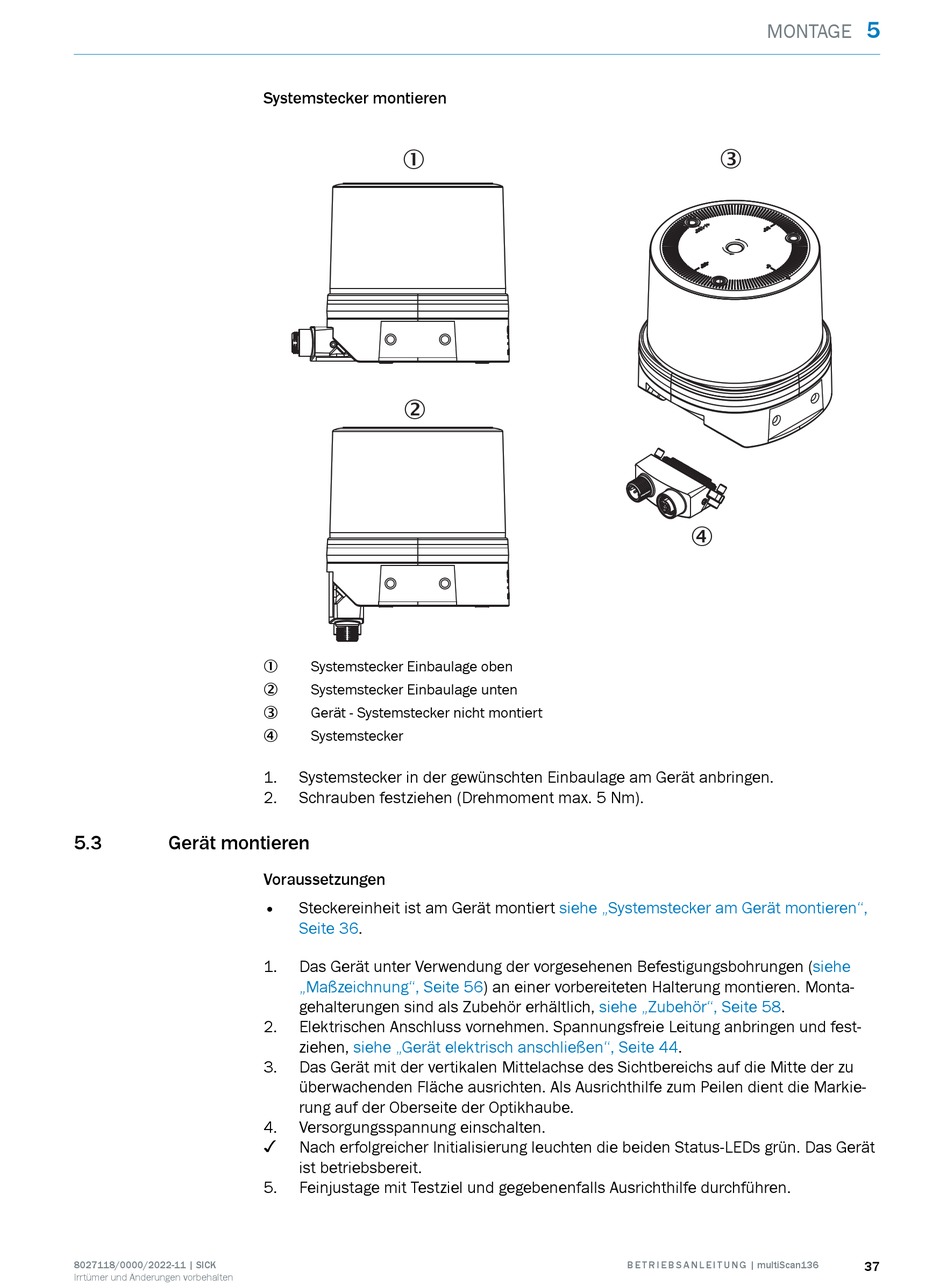

Systemstecker montieren
1
2
Systemstecker Einbaulage oben
1
Systemstecker Einbaulage unten
2
Gerät - Systemstecker nicht montiert
3
Systemstecker
4
1. Systemstecker in der gewünschten Einbaulage am Gerät anbringen.
2. Schrauben festziehen (Drehmoment max. 5 Nm).
Voraussetzungen
• Steckereinheit ist am Gerät montiert
Seite 36.
1. Das Gerät unter Verwendung der vorgesehenen Befestigungsbohrungen
„Maßzeichnung", Seite
gehalterungen sind als Zubehör erhältlich,
2. Elektrischen Anschluss vornehmen. Spannungsfreie Leitung anbringen und fest‐
ziehen, siehe „Gerät elektrisch anschließen", Seite
3. Das Gerät mit der vertikalen Mittelachse des Sichtbereichs auf die Mitte der zu
überwachenden Fläche ausrichten. Als Ausrichthilfe zum Peilen dient die Markie‐
rung auf der Oberseite der Optikhaube.
4. Versorgungsspannung einschalten.
✓
Nach erfolgreicher Initialisierung leuchten die beiden Status-LEDs grün. Das Gerät
ist betriebsbereit.
5. Feinjustage mit Testziel und gegebenenfalls Ausrichthilfe durchführen.
siehe „Systemstecker am Gerät montieren",
56) an einer vorbereiteten Halterung montieren. Monta‐
siehe „Zubehör", Seite
B E T R I E B S A N L E I T U N G | multiScan136
MONTAGE
3
4
(siehe
58.
44.
5
37
