Mechanik/Elektrik
8027118/0000/2022-11 | SICK
Irrtümer und Änderungen vorbehalten

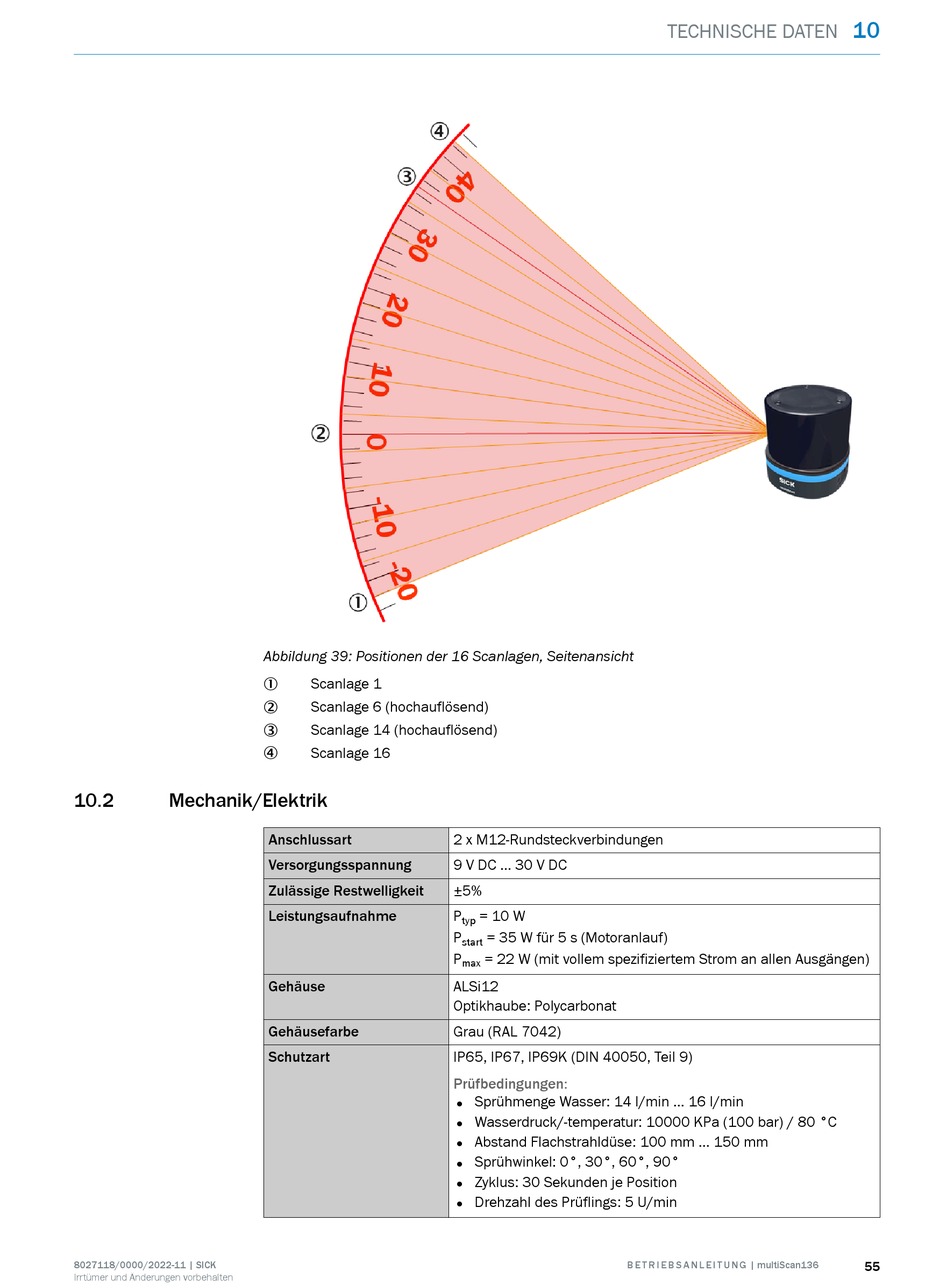

Abbildung 39: Positionen der 16 Scanlagen, Seitenansicht
Scanlage 1
1
Scanlage 6 (hochauflösend)
2
Scanlage 14 (hochauflösend)
3
Scanlage 16
4
Anschlussart
Versorgungsspannung
Zulässige Restwelligkeit
Leistungsaufnahme
Gehäuse
Gehäusefarbe
Schutzart
2 x M12-Rundsteckverbindungen
9 V DC ... 30 V DC
±5%
P
= 10 W
typ
P
= 35 W für 5 s (Motoranlauf)
start
P
= 22 W (mit vollem spezifiziertem Strom an allen Ausgängen)
max
ALSi12
Optikhaube: Polycarbonat
Grau (RAL 7042)
IP65, IP67, IP69K (DIN 40050, Teil 9)
Prüfbedingungen:
•
Sprühmenge Wasser: 14 l/min ... 16 l/min
•
Wasserdruck/-temperatur: 10000 KPa (100 bar) / 80 °C
•
Abstand Flachstrahldüse: 100 mm ... 150 mm
•
Sprühwinkel: 0°, 30°, 60°, 90°
•
Zyklus: 30 Sekunden je Position
•
Drehzahl des Prüflings: 5 U/min
