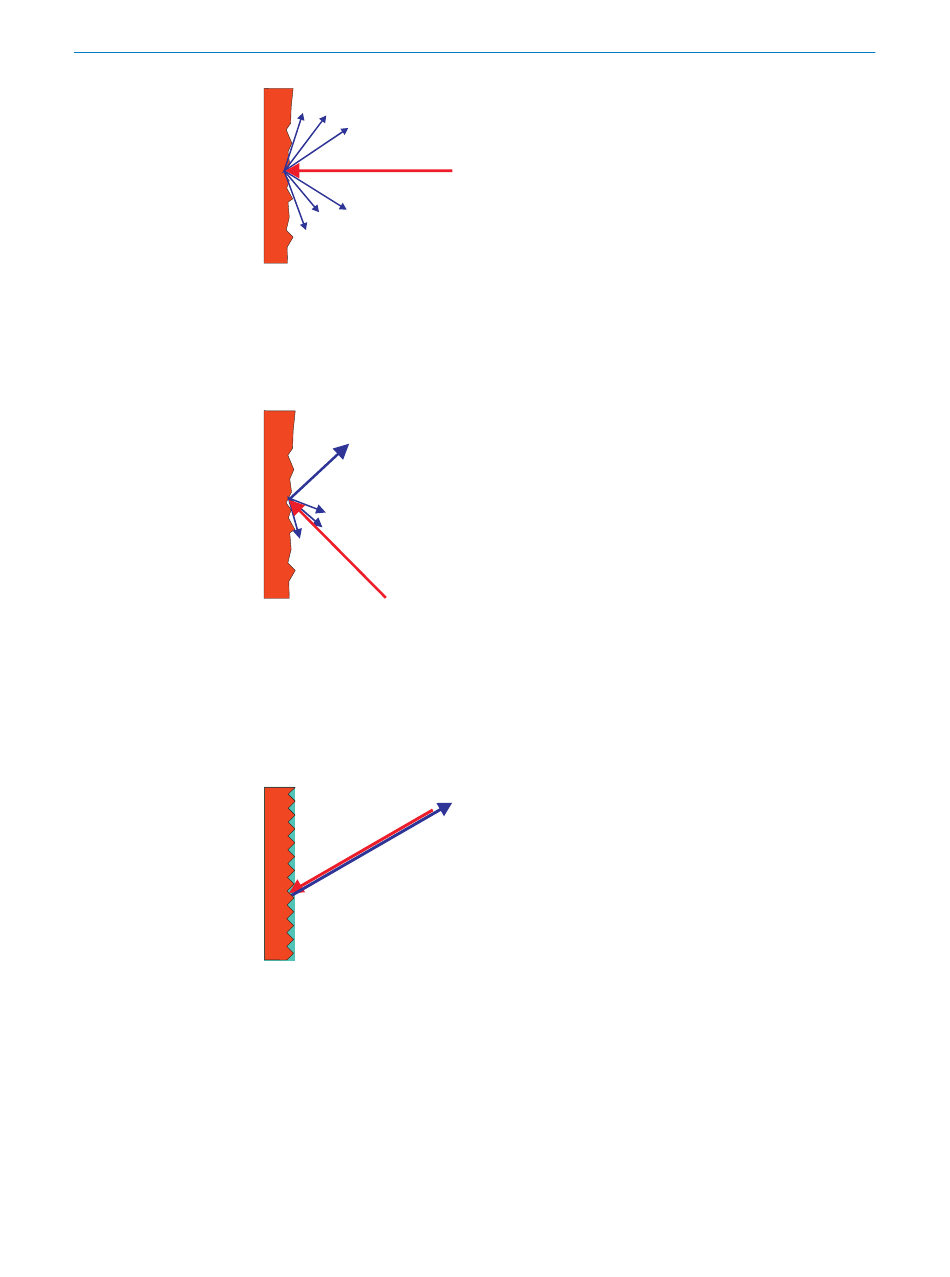

Abbildung 25: Reflexion des Lichtstrahls an der Oberfläche des Objektes
Reflexionswinkel
Der Reflexionswinkel entspricht dem Einstrahlwinkel. Trifft der Laserstrahl rechtwinklig
auf eine Oberfläche, wird die Energie optimal reflektiert. Bei schrägem Auftreffen ergibt
sich ein entsprechender Energie- und Reichweitenverlust.
Abbildung 26: Reflexionswinkel
Retroreflexion
Bei rückstrahlender Reflexionsenergie von über 100 % wird die auftreffende Strahlung
nicht diffus in alle Richtungen, sondern gerichtet reflektiert (Retroreflexion). Dadurch
kann ein großer Teil der ausgesendeten Energie vom Laserentfernungsmesser empfan‐
gen werden. Kunststoffreflektoren („Katzenaugen"), Reflexionsfolie und Tripelprismen
haben diese Eigenschaften.
Abbildung 27: Retroreflexion
Spiegelnde Oberflächen
Auf spiegelnden Oberflächen wird der Laserstrahl fast vollständig abgelenkt. Anstelle
der Spiegeloberfläche kann das Objekt detektiert werden, das von dem abgelenkten
Laserstrahl getroffen wird.
