B E T R I E B S A N L E I T U N G
MPS-G mit Analogausgang
Magnetische Zylindersensoren

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK MPS-G

Inhaltszusammenfassung für SICK MPS-G

  • Seite 1 B E T R I E B S A N L E I T U N G MPS-G mit Analogausgang Magnetische Zylindersensoren...

  • Seite 2: Hersteller

    © SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    Anschlüsse....................6.2.1 Pin-Belegung/Anschluss-Schema + Aderfarben....Versorgungsspannung anschließen............Inbetriebnahme................. 19 Übersicht der Inbetriebnahmeschritte............ 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...
  • Seite 4 Glossar....................33 Anhang....................35 14.1 Teachroutine auf einen Blick..............14.2 EU-Konformitätserklärung und Zertifikate..........B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 5: Zu Diesem Dokument

    … weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schwe‐ ren Verletzungen führen kann, wenn sie nicht gemieden wird. 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...

  • Seite 6: Weiterführende Informationen

    Für eine schnelle Abwicklung vor dem Anruf die Daten des Typenschilds wie Typen‐ schlüssel usw. notieren. B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK...

  • Seite 7: Zu Ihrer Sicherheit

    Bestelloptionen oder aufgrund neuester technischer Änderungen von den hier beschriebenen Merkmalen und Darstellungen abweichen. 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...

  • Seite 8: Anforderungen An Fachkräfte Und Bedienpersonal

    Kapiteln dieser Betriebsanleitung, um Gesundheitsgefahren zu reduzieren und gefährliche Situationen zu vermeiden. B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 9: Produktbeschreibung

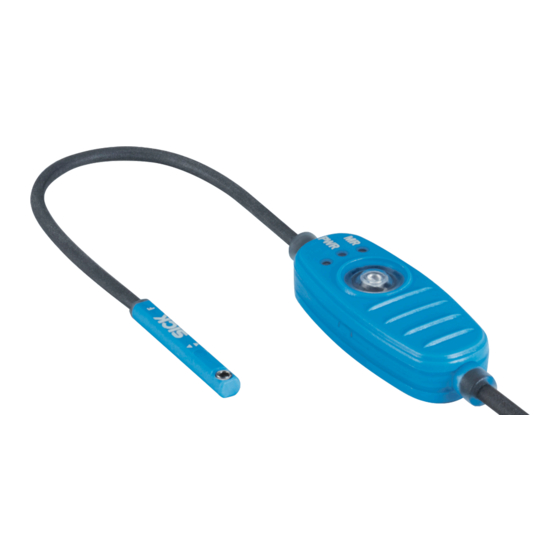

    (S = SMC/BIMBA/Schunk/PHD; F = FESTO/ZIMMER) Sensorkopf Bedienelement 3 x LED-Anzeige Teach-In-Taste 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...

  • Seite 10: Produkteigenschaften

    Axial und diametral magnetisierte Magnete können erkannt werden, da die beiden Sen‐ sorelemente jeweils die Feldstärke in x- und y-Richtung messen. B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK...

  • Seite 11: Erfassungsbereich

    11 V bzw. 10,5 V angezeigt, wenn der Magnet den Messbereich verlässt. Die Out-of- Range Anzeige ist nur bei manuellem Teach aktiviert. 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...
  • Seite 12 Positive Positionen Negative Positionen Erfassungsbereich Sensor: 0 ... 10 V Kolbenposition Positionsausgabe Sensor B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 13: Transport Und Lagerung

    „Technische Daten“, Seite ■ Relative Luftfeuchtigkeit: siehe „Technische Daten“, Seite ■ 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...

  • Seite 14: Montage

    PWR LED = Power LED MR LED = Measuring Range LED (Messbereich LED) B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 15: Elektrische Installation

    Gruppe 1: Sehr störempfindliche Leitungen wie analoge Messleitungen ° Gruppe 2: Störempfindliche Leitungen wie Sensorleitung, Kommunikationssi‐ ° gnale, Bussignale 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...
  • Seite 16 Vermeiden Sie Potenzialausgleichsströme über den Leitungsschirm durch ein geeigne‐ tes Erdungskonzept, siehe „Sicherheit“, Seite B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 17: Anschlüsse

    13 V ... 30 V (SELV/PELV gemäß aktuell gültigen Normen) • Stromquelle mit mindestens 5 W Leistung 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...
  • Seite 18 • DIN VDE 0298 (Teil 4) bzw. DIN VDE 0891 (Teil 1) B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 19: Inbetriebnahme

    5 V sein (bei Messbereich auf Werkseinstellung -25 mm...25 mm). oder Nullpunkt Sensor seitlich montiert, Verfahrbereich in eine Richtung 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...

  • Seite 20: Sensor Erstmalig In Betrieb Nehmen

    Genauigkeit (minimaler Linearitätsfehler, korrekte Anzeige Messbe‐ reich) erreicht. B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 21: Bedienung

    In dieser Tabelle wird lediglich das LED-Verhalten während des Betriebs aufgeführt. Teach Das LED-Verhalten während des Einlernens finden Sie in Kapitel 8.3. 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...

  • Seite 22: Teachmodus

    Damit der Dynamic Teach richtig funktioniert, muss der Magnet mit einer Geschwindigkeit größer 0,025 m/s verfah‐ ren werden. B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK...
  • Seite 23 → Änderungen speichern → MR-LED leuchtet kontinuierlich auf, solange Magnet innerhalb des Messbereichs ist 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...

  • Seite 24: Manueller Teach

    Der Manual Teach dient dem manuellen Einlernen der beiden Endpunkte des Messbereichs über die Teach-in-Taste. Die beiden Endpunkte werden separat voneinander eingelernt. Hierbei wird die Out-of-Range Anzeige aktiviert. B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK...
  • Seite 25 → Änderungen speichern → MR-LED leuchtet kontinuierlich auf, solange Magnet innerhalb des Messbereichs ist 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...
  • Seite 26 Invertiertes schnelles Blinken das Menü erneut aufgerufen werden. Abbildung 10: Teachroutine Manual Teach B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 27: Störungsbehebung

    Mehrere Hübe (>5) durchführen loren auf Antrieb eingelernt und Endpositionen erneut set‐ 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...

  • Seite 28: Wartung

    Irrtümer und Änderungen vorbehalten. Angegebene Produkteigenschaften und techni‐ sche Daten stellen keine Garantieerklärung dar. B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 29: Außerbetriebnahme

    Angaben zu einem Ansprechpartner ■ Beschreibung der Anwendung ■ Beschreibung des aufgetretenen Fehlers ■ 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...

  • Seite 30: Technische Daten

    B = Ein- und Ausgänge verpolsicher C = Störimpulsunterdrückung D = Ausgänge überstrom- und kurzschlussfest B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 31: Maßzeichnung

    Pin 3 36 - 41,5 Abbildung 11: Maßzeichnung mit Stecker M8 Rändel 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...
  • Seite 32 Tabelle 9: L1 Länge Verbindungsleitung Sensorkopf / Bedienteil Typencode Länge Verbindungsleitung MPS-Gxxxxx1xxxxxxxxxxxxxxxxxxx 0,1 m MPS-Gxxxxx5xxxxxxxxxxxxxxxxxxx 0,5 m B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 33: Glossar

    Magnet den Messbereich in negativer Richtung verlassen (Kabelseite des Sensors). 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...
  • Seite 34 Antrieb, auf dem der Sensor montiert ist und beträgt typ. 0,05 mm. B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 35: Anhang

    → Teach Menü ohne Änderungen beenden Keine Endposition gefunden? → Teach Menü ohne Änderungen beenden 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...
  • Seite 36 Menü erneut aufgerufen werden. Invertiertes schnelles Blinken Abbildung 13: Teachroutine MPS-G analog B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang 8025666/2020-07-16 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 37: Eu-Konformitätserklärung Und Zertifikate

    Die EU-Konformitätserklärung und weitere Zertifikate können Sie über das Internet her‐ unterladen: www.sick.com/mps-g 8025666/2020-07-16 | SICK B E T R I E B S A N L E I T U N G | MPS-G mit Analogausgang Irrtümer und Änderungen vorbehalten...
