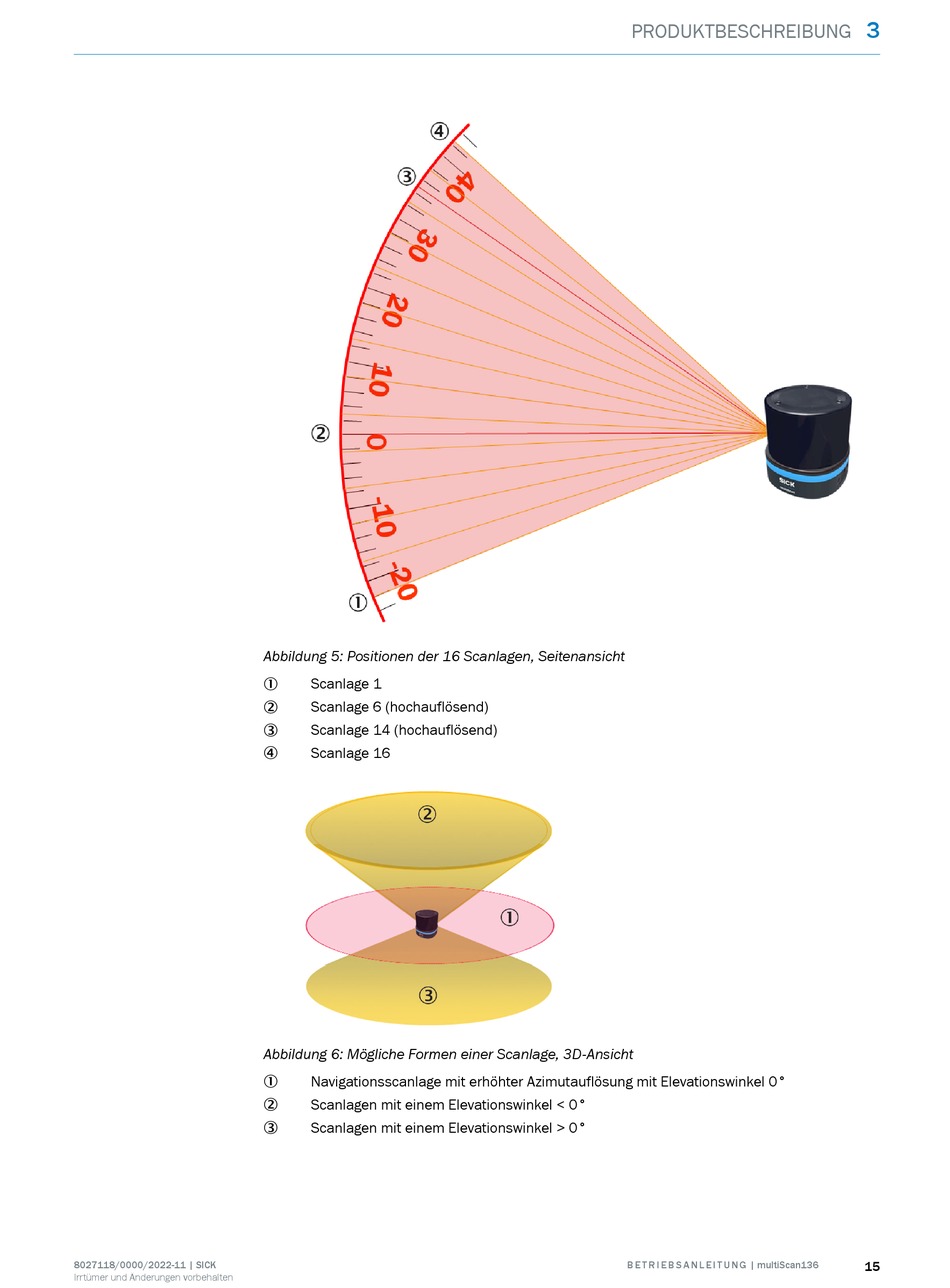

Abbildung 5: Positionen der 16 Scanlagen, Seitenansicht
Scanlage 1
1
Scanlage 6 (hochauflösend)
2
Scanlage 14 (hochauflösend)
3
Scanlage 16
4
Abbildung 6: Mögliche Formen einer Scanlage, 3D-Ansicht
Navigationsscanlage mit erhöhter Azimutauflösung mit Elevationswinkel 0°
1
Scanlagen mit einem Elevationswinkel < 0°
2
Scanlagen mit einem Elevationswinkel > 0°
3
