3
PRODUKTBESCHREIBUNG
3.4.12

RSSI-Werte

34 B E T R I E B S A N L E I T U N G | multiScan136
2

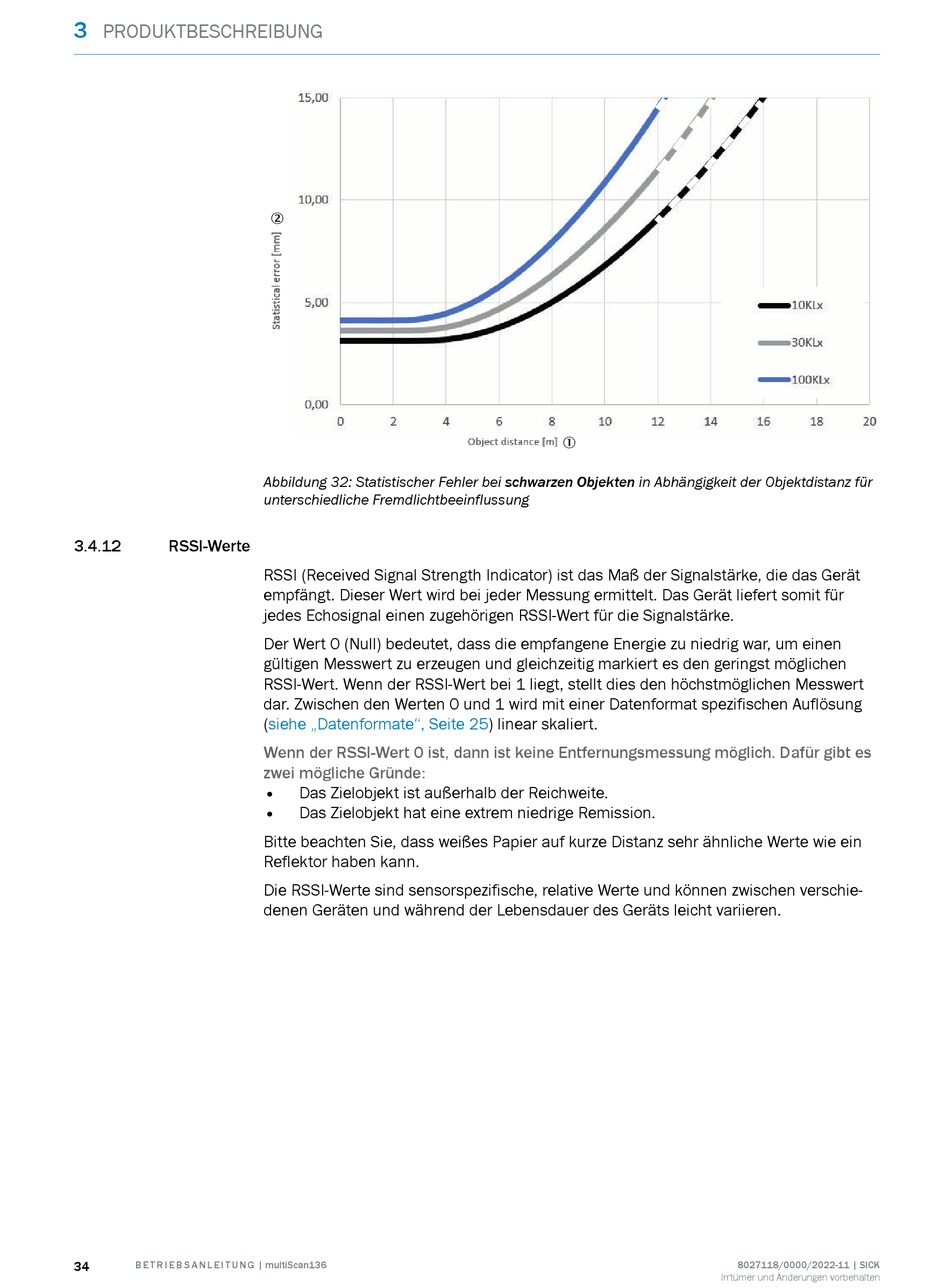

Abbildung 32: Statistischer Fehler bei schwarzen Objekten in Abhängigkeit der Objektdistanz für
unterschiedliche Fremdlichtbeeinflussung
RSSI (Received Signal Strength Indicator) ist das Maß der Signalstärke, die das Gerät
empfängt. Dieser Wert wird bei jeder Messung ermittelt. Das Gerät liefert somit für
jedes Echosignal einen zugehörigen RSSI-Wert für die Signalstärke.
Der Wert 0 (Null) bedeutet, dass die empfangene Energie zu niedrig war, um einen
gültigen Messwert zu erzeugen und gleichzeitig markiert es den geringst möglichen
RSSI-Wert. Wenn der RSSI-Wert bei 1 liegt, stellt dies den höchstmöglichen Messwert
dar. Zwischen den Werten 0 und 1 wird mit einer Datenformat spezifischen Auflösung
(siehe „Datenformate", Seite
Wenn der RSSI-Wert 0 ist, dann ist keine Entfernungsmessung möglich. Dafür gibt es
zwei mögliche Gründe:
• Das Zielobjekt ist außerhalb der Reichweite.
• Das Zielobjekt hat eine extrem niedrige Remission.
Bitte beachten Sie, dass weißes Papier auf kurze Distanz sehr ähnliche Werte wie ein
Reflektor haben kann.
Die RSSI-Werte sind sensorspezifische, relative Werte und können zwischen verschie‐
denen Geräten und während der Lebensdauer des Geräts leicht variieren.
1
25) linear skaliert.
