Funktionsweise
Betriebsanleitung Kapitel 3
DME4000
3
Funktionsweise
Das Entfernungs-Messgerät DME4000 ist ein
kompakter optischer Distanzsensor. Das DME
wird so montiert, dass der ausgesendete Laser-
strahl auf den Reflektor trifft. Der Reflektor oder
das Gerät bewegen sich entlang des Laserstrahls.
Der Empfänger des DME empfängt das vom
Reflektor zurückgespiegelte Licht und ermittelt die
Distanz zwischen Sensor und Reflektor mittels
Lichtlaufzeitmessung.
Die gemessene Distanz wird, je nach Gerätevari-
ante, über eine SSI-, RS-422-, DeviceNet-, Hiper-
face-, CANopen oder PROFIBUS-Schnittstelle an
eine Steuerung oder einen Lageregelkreis über-
tragen.
Durch die schnelle Messwertermittlung ist das
DME4000 für den direkten Betrieb in einem
geschlossenen Lageregelkreis über die SSI-
Schnittstelle z. B. mit einem Frequenzumrichter
geeignet.

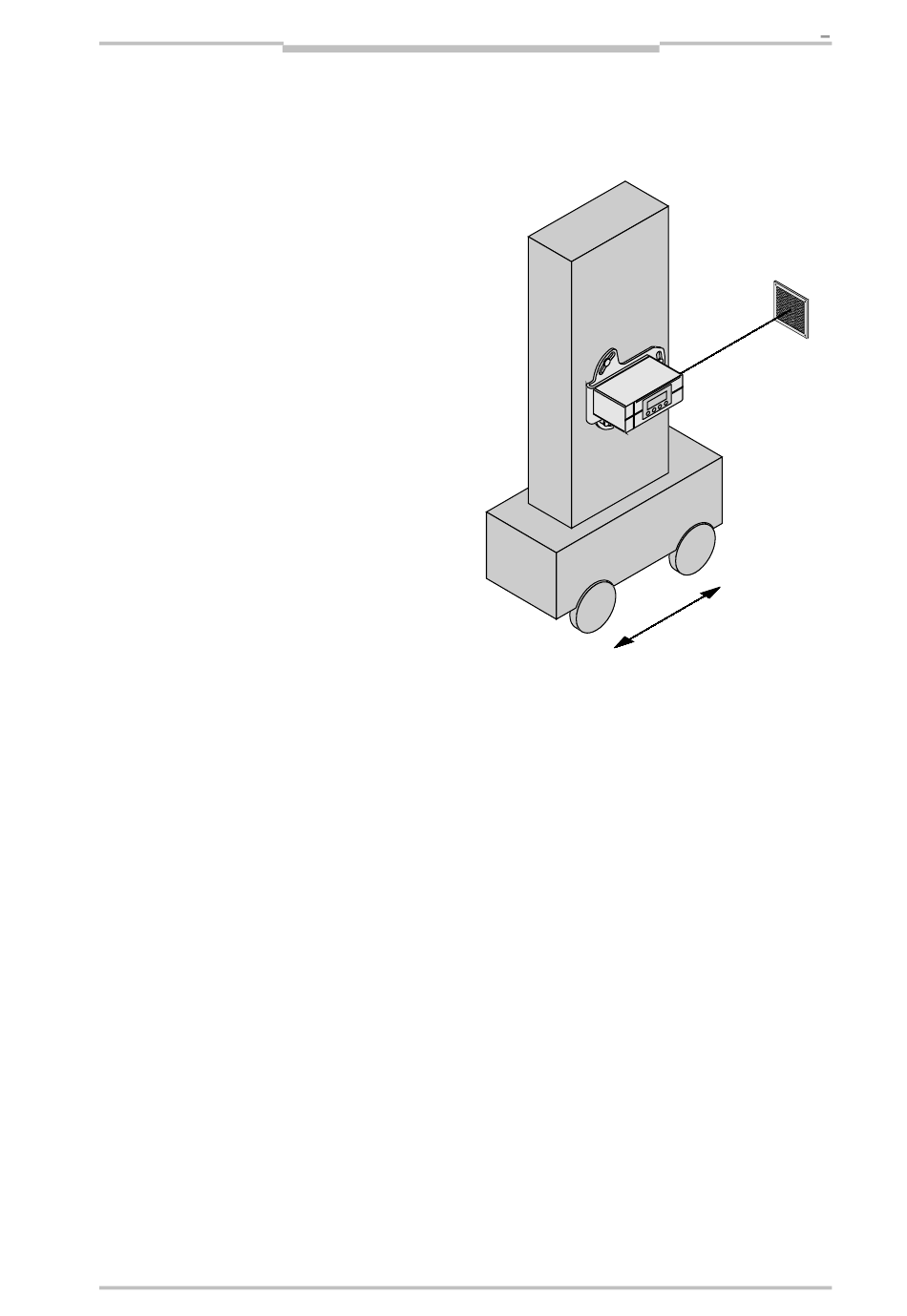

Abbildung 1-1 Funktionsweise DME4000
