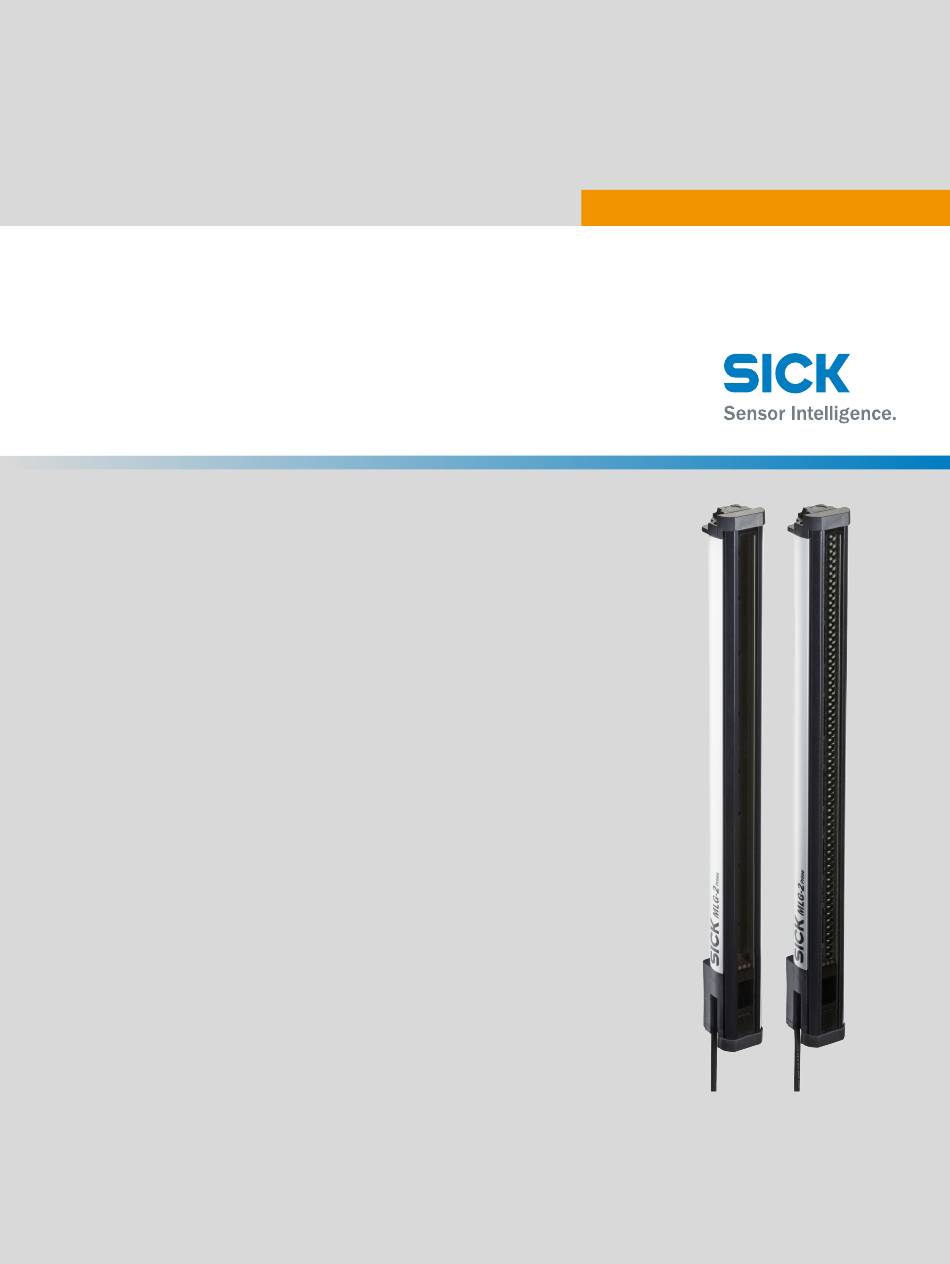

- Seite 1 T E C H N I S C H E I N F O R M A T I O N MLG-2 als Ablöseprodukt für MLG-1 und XLG Neues Lichtgitter einfach finden...
-
Seite 2: Hersteller
Dieses Dokument ist ein Originaldokument der SICK AG. T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK... -
Seite 3: Inhaltsverzeichnis
IPG-Schutzröhre................. 36 Tabellenverzeichnis................38 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... -
Seite 4: Neues Lichtgitter Mlg-2 Für Mlg-1 Oder Xlg Finden
3140: 3140 mm 3140: 3140 T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 5: Schnittstelle Und Anschlussart
6009719) zusätzlich bestellen. 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... -
Seite 6: Ersatz Für Xlg Finden
M12, 8-polig, Parametrierschnitt‐ stelle T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 7: Typenschlüssel Und Bestellinformationen
Produktinformation MLG-2: 8017053 ■ 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... -
Seite 8: Vorteile Des Mlg-2 Zum Mlg-1
■ Für weitere Informationen siehe entsprechende Betriebsanleitung. T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 9: Ansprechzeiten
Bei Kreuzstrahlfunktion die im Diagramm angegebene Ansprechzeit mit Faktor "2" mul‐ tiplizieren. 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... -
Seite 10: Mindestobjektgröße (Mdo) - Kreuzstrahlfunktion
54 mm 29 mm T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 11: Montage
Beachten Sie, für den Sender die M12-Dose DOS-1205-G (Artikelnummer: 6009719) zusätzlich zu bestellen 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... - Seite 12 Abstand zwischen Gehäuseunterkante und erstem Strahl (siehe Tabelle 10, Seite T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK...
-
Seite 13: Anwendungsfall 2
(siehe Tabelle 10, Seite 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... -
Seite 14: Anwendungsfall 3 (Profibus Oder Canopen)
Abstand zwischen Gehäuseunterkante und erstem Strahl (siehe Tabelle 11, Seite T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK... -
Seite 15: Abstand Zwischen Gehäuseunterkante Und Erstem Strahl Für Alle Anwendungsfälle
Strahl“, Seite 11). 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... - Seite 16 Für diese Halterung müssen Sie die Montageposition entsprechend anpassen. T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK...
-
Seite 17: Mlg-2 Mit Befestigungssatz Bef-1Shabp004 Montieren
Befestigungsplatte (4 Stück) Schiebemutter (8 Stück) 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... - Seite 18 Abbildung 9: Montage MLG-2 mit Befestigungssatz BEF-1FSHABP004 – Methode C, Ersatz für Swivel-Mount-Halterung BEF-2SMKEAKU4 T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK...
-
Seite 19: Elektrischer Anschluss
MLG-1 mit PROFIBUS: Zubehör PROFIBUS-Replacement-Modul FBM-P22 ■ 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... -
Seite 20: Adapterleitungen
MLG-2 Sender" und MLG-2 empfänger" T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 21: Klemmenanschlussbox "Afb" Anschließen
Anschluss an Klemmenanschlussbox "AFB" für die Varianten MLGx-xxxxI2 und MLGx-xxxxT2 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... -
Seite 22: M12-Dose Anschließen
Anschlussleitung an die 5-polige M12-Dose wie folgt anklemmen: T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK... - Seite 23 Stecker M12, 5-polig, A-kodiert am MLG-2 Sender 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten...
-
Seite 24: Konfiguration
Für die Einstellung des MLG-2 in SOPAS ET gehen Sie wie folgt vor: T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK... - Seite 25 Die Abschnitte "Info" und "Hardware" sind für die Konfiguration des MLG-2 nicht rele‐ vant. 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten...
-
Seite 26: Bedienoberfläche Mlgsetup Und Sopas Et
(siehe Abbildung 17, Seite 27). T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 27: Abschnitt "Konfiguration - Ausgänge
Abbildung 24, Seite 33 ■ 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... -
Seite 28: (Siehe Abbildung
(siehe Abbildung 24, Seite "/"kennzeichnet einen invertierten Ausgang T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK... - Seite 29 Datei "MLG-Systeminformation" ist ein invertierter Ausgang mit "/" gekennzeichnet. 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten...
- Seite 30 Im Bereich "Applikationen" die Applikation "Diagnose" wählen. Im Bereich "Konfiguration" die Option "Verschmutzung" aktivieren. T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK...
- Seite 31 Im Bereich "Ausgangseinstellungen" die Option "4-20 mA" wählen. ■ 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten...
-
Seite 32: Abschnitt "Konfiguration - Strahlen
Abbildung 23: MLG-1 – Datei "MLG-Systeminformation", Abschnitt "Strahlen" (Beispiel) Kreuzstrahlfunktion aktiviert T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK... -
Seite 33: Abschnitt "Konfiguration - Eingänge
Eingangsfunktion "Teach-in" Eingangsfunktion "Standby" 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... - Seite 34 Im Feld "Digitalausgang Nr." den Eingang über den der Stand-by-Betrieb gestartet werden soll, zuweisen. T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK...
-
Seite 35: Abschnitt Konfiguration - Datenschnittstelle
Abbildung 28: Datenschnittstelle in MLGsetup und SOPAS ET 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten... -
Seite 36: Ipg-Schutzröhre
Abbildung 29: MLG-1 mit IPG-Schutzröhre Schutzröhre T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK Irrtümer und Änderungen vorbehalten... - Seite 37 IPG2-2320A5P167 2082189 2320 mm 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten...
-
Seite 38: Tabellenverzeichnis
15. Gegenüberstellung Schutzröhre IPG für MLG-1 und IPG2 für MLG-2, Aluminium. 37 T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG 8020350.ZLW3/2017-05-03 | SICK... - Seite 39 TABELLENVERZEICHNIS 8020350.ZLW3/2017-05-03 | SICK T E C H N I S C H E I N F O R M A T I O N | MLG-2 als Ablöseprodukt für MLG-1 und XLG Irrtümer und Änderungen vorbehalten...
