PRODUKTBESCHREIBUNG
14
B E T R I E B S A N L E I T U N G | multiScan136

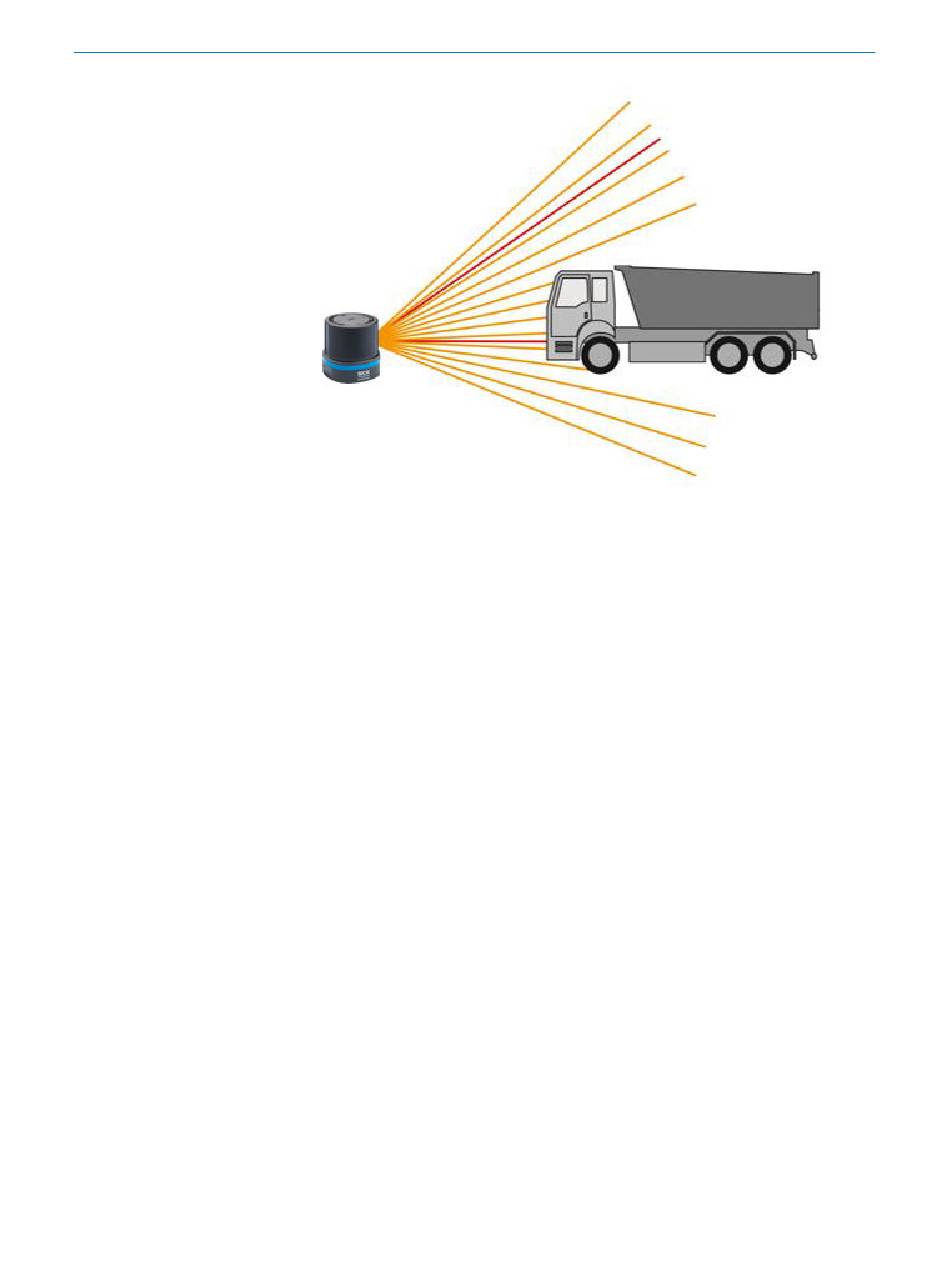

Abbildung 4: Gerät mit 16 Scanlagen, Seitenansicht
Scanlagen
Das Gerät verfügt über 16 Scanlagen:
•
Eine hochauflösende ebene Scanlage bei einem Elevationswinkel von 0°, welche
für hochgenaue Navigation entwickelt wurde.
•
15 kegelförmige Scanlagen (5 nach unten und 10 nach oben ausgerichtet). Darun‐
ter eine weitere hochauflösende Scanlage bei einem Elevationswinkel von 34,5°,
welche z. B. für die Überstandskontrolle in Hochregallager eingesetzt werden
kann.
Die Scanlagen werden - beginnend mit 1 - mit absteigendem Elevationswinkel aufstei‐
gend nummeriert.
