Produktbeschreibung; Lieferumfang; Anzeigeelemente - Sick Multiscan136 Betriebsanleitung

3

Produktbeschreibung

3.1

Lieferumfang

3.2

Anzeigeelemente

8027118/0000/2022-11 | SICK
Irrtümer und Änderungen vorbehalten
Abhängig von der gewählten Geräteausführung umfasst der Lieferumfang eines Geräts
folgende Komponenten:
Tabelle 2: Lieferumfang
Stück Komponente
1 Gerät in der bestellten Ausfüh‐
rung (Komplettgerät oder Basis‐
gerät).
Der Funktionsumfang des
Geräts hängt von der bestellten
Konfiguration ab.
1 Gedruckte Safety Notes, mehr‐
sprachig
Der tatsächliche Lieferumfang kann bei Sonderausführungen, zusätzlichen Bestellun‐
gen oder aufgrund neuester technischer Änderungen abweichen.

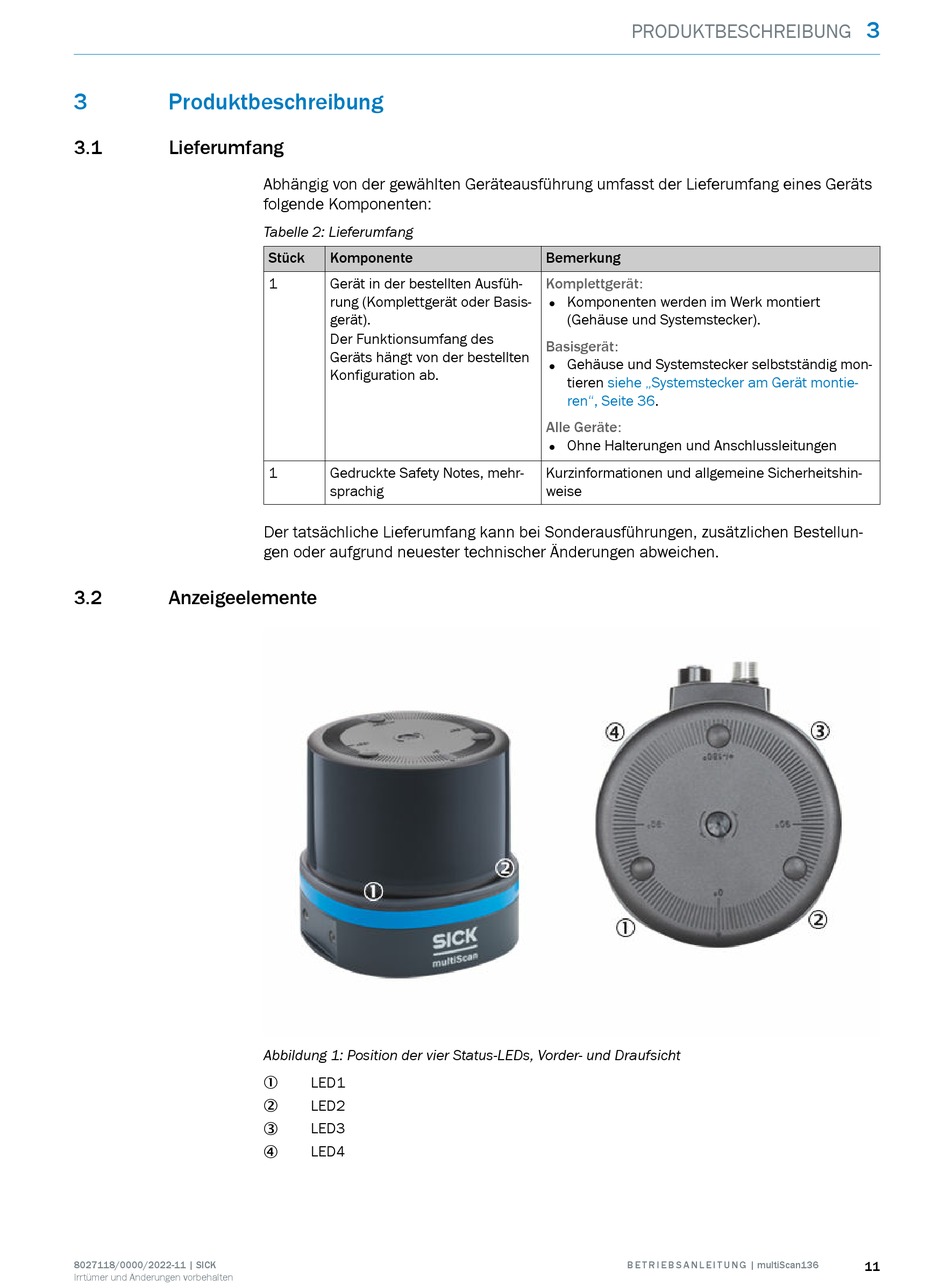

Abbildung 1: Position der vier Status-LEDs, Vorder- und Draufsicht
LED1
1
LED2
2
LED3
3
LED4
4
PRODUKTBESCHREIBUNG
Bemerkung
Komplettgerät:
• Komponenten werden im Werk montiert
(Gehäuse und Systemstecker).
Basisgerät:
• Gehäuse und Systemstecker selbstständig mon‐
tieren siehe „Systemstecker am Gerät montie‐
ren", Seite 36.
Alle Geräte:
• Ohne Halterungen und Anschlussleitungen
Kurzinformationen und allgemeine Sicherheitshin‐
weise
B E T R I E B S A N L E I T U N G | multiScan136
3
11
