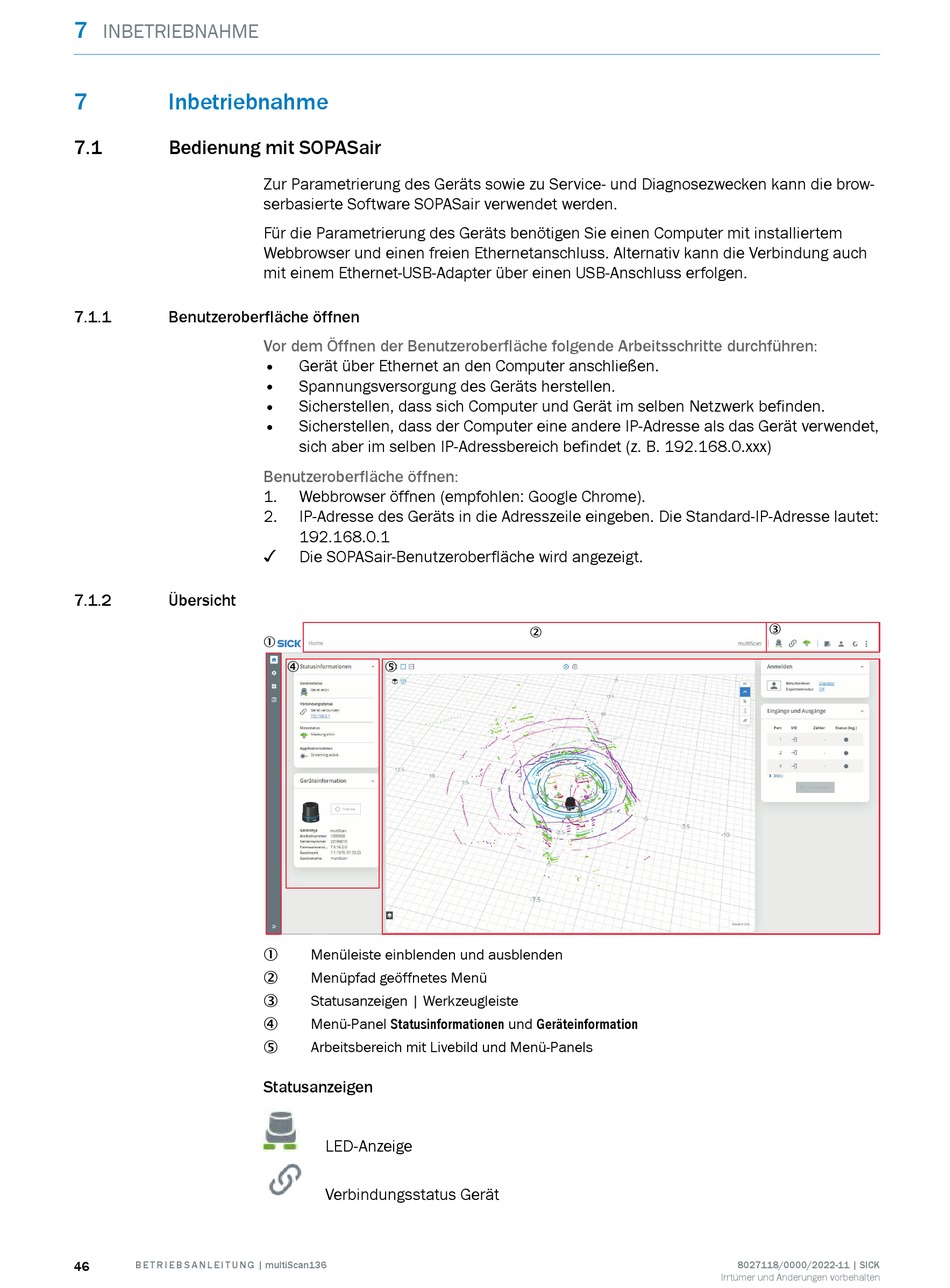

INBETRIEBNAHME

7 Inbetriebnahme
7.1

Bedienung mit SOPASair

7.1.1 Benutzeroberfläche öffnen
7.1.2 Übersicht
46 B E T R I E B S A N L E I T U N G | multiScan136
Zur Parametrierung des Geräts sowie zu Service- und Diagnosezwecken kann die brow‐
serbasierte Software SOPASair verwendet werden.
Für die Parametrierung des Geräts benötigen Sie einen Computer mit installiertem
Webbrowser und einen freien Ethernetanschluss. Alternativ kann die Verbindung auch
mit einem Ethernet-USB-Adapter über einen USB-Anschluss erfolgen.
Vor dem Öffnen der Benutzeroberfläche folgende Arbeitsschritte durchführen:
•
Gerät über Ethernet an den Computer anschließen.
•
Spannungsversorgung des Geräts herstellen.
•
Sicherstellen, dass sich Computer und Gerät im selben Netzwerk befinden.
•
Sicherstellen, dass der Computer eine andere IP-Adresse als das Gerät verwendet,
sich aber im selben IP-Adressbereich befindet (z. B. 192.168.0.xxx)
Benutzeroberfläche öffnen:
1. Webbrowser öffnen (empfohlen: Google Chrome).
2. IP-Adresse des Geräts in die Adresszeile eingeben. Die Standard-IP-Adresse lautet:
192.168.0.1
✓
Die SOPASair-Benutzeroberfläche wird angezeigt.
1
4 5
Menüleiste einblenden und ausblenden
1
Menüpfad geöffnetes Menü
2
Statusanzeigen | Werkzeugleiste
3
Menü-Panel Statusinformationen und Geräteinformation
4
Arbeitsbereich mit Livebild und Menü-Panels
5
Statusanzeigen
LED-Anzeige
Verbindungsstatus Gerät
2
3
