PRODUKTBESCHREIBUNG
16 B E T R I E B S A N L E I T U N G | multiScan136

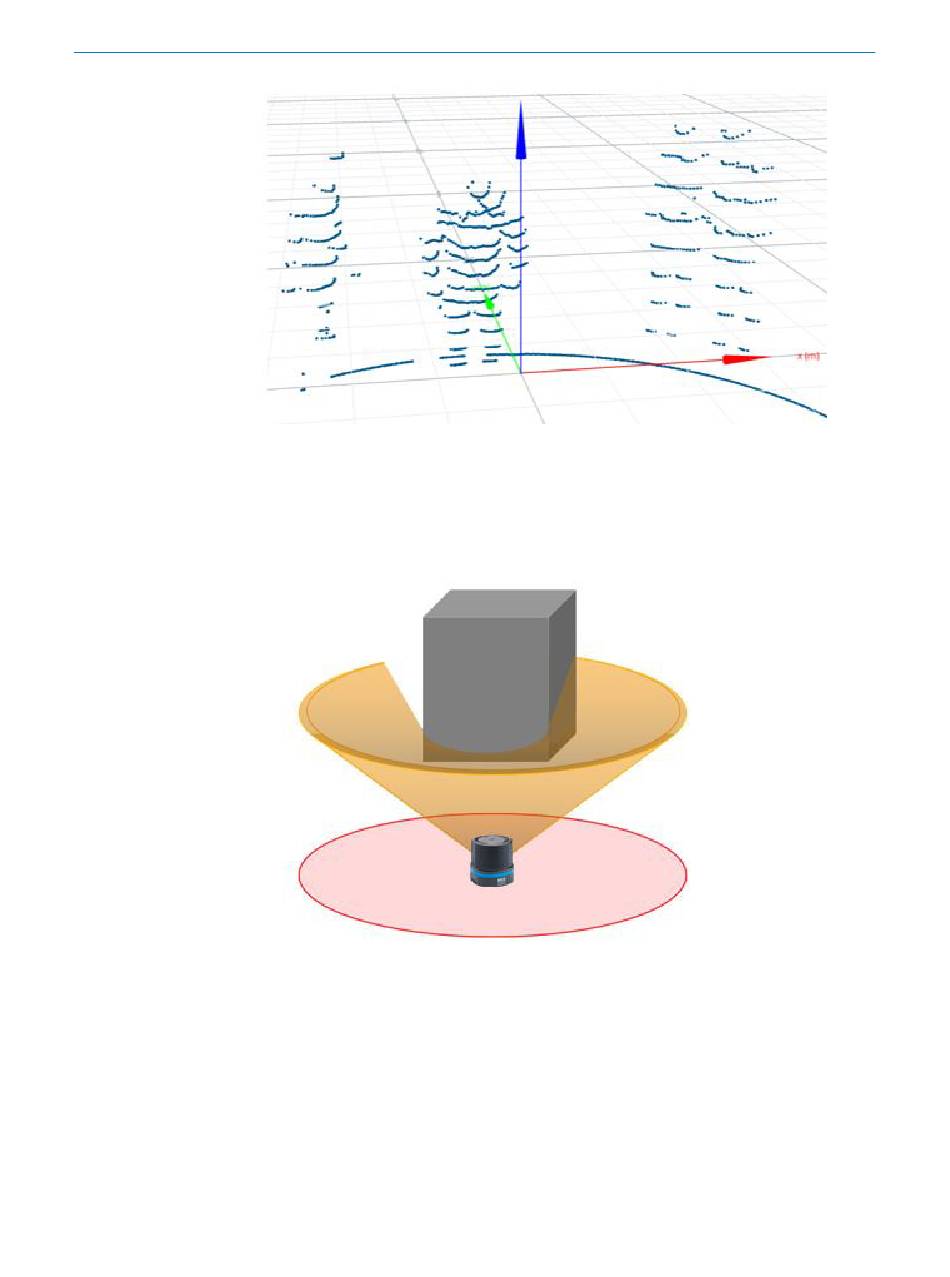

Abbildung 7: Jede der 16 horizontalen Punktlinien wird von einer Scanlage des Geräts erzeugt.
Im Beispiel sind vier vom Gerät erfasste Personen zu sehen.
Aufgrund der Kegelform erscheinen alle Scanlagen, mit Ausnahme derjenigen mit
einem Elevationswinkel von 0°, beim Auftreffen auf ein flaches Objekt leicht nach oben
oder unten gebogen, je nachdem, wo sich der Kegel öffnet. Je größer der Betrag des
Elevationswinkels ist, desto stärker ist die Krümmung.
Abbildung 8: Kegelförmige Scanlage als Ursache für eine gekrümmte Scanlinie
