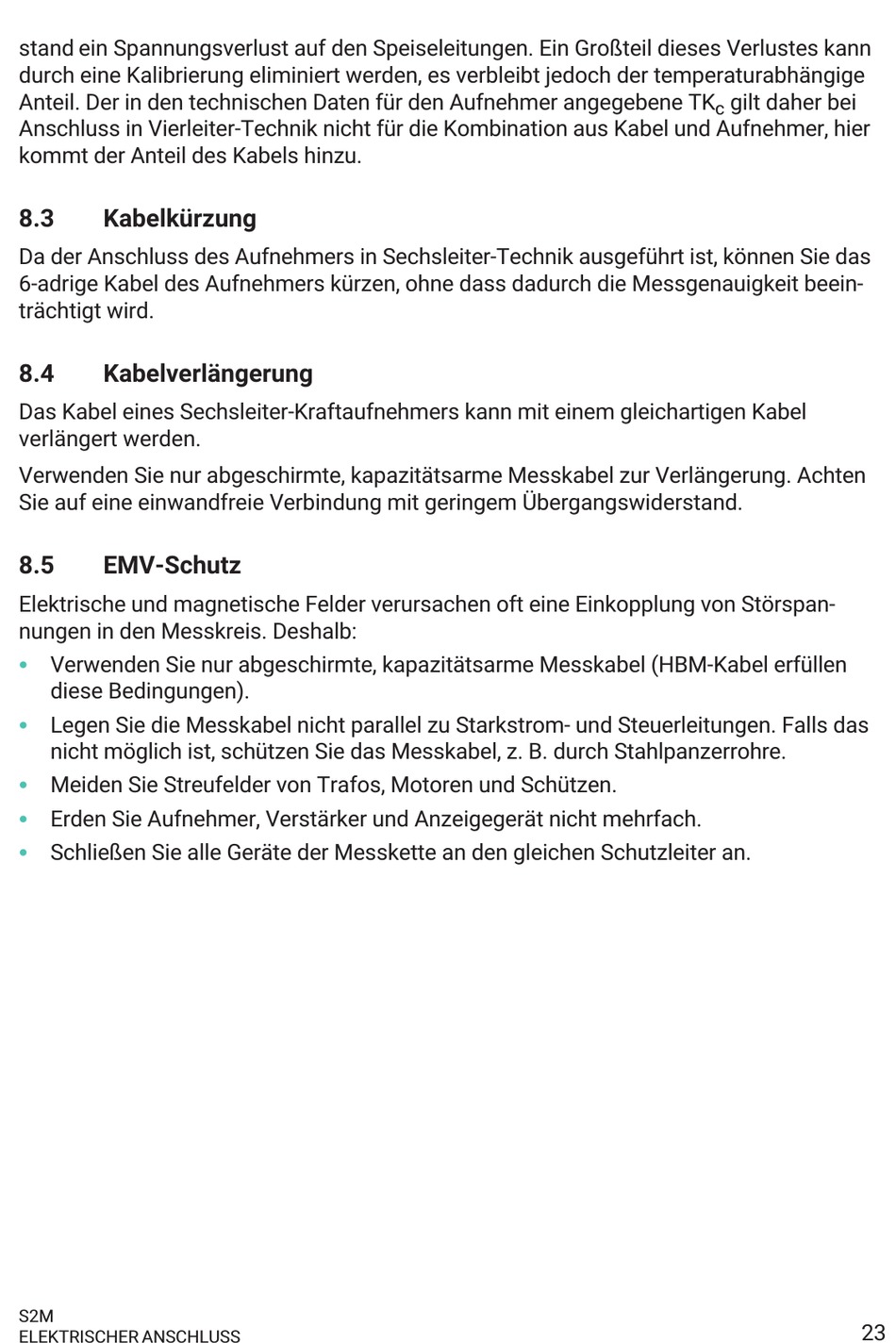

stand ein Spannungsverlust auf den Speiseleitungen. Ein Großteil dieses Verlustes kann
durch eine Kalibrierung eliminiert werden, es verbleibt jedoch der temperaturabhängige
Anteil. Der in den technischen Daten für den Aufnehmer angegebene TK
Anschluss in Vierleiter‐Technik nicht für die Kombination aus Kabel und Aufnehmer, hier
kommt der Anteil des Kabels hinzu.
8.3 Kabelkürzung
Da der Anschluss des Aufnehmers in Sechsleiter‐Technik ausgeführt ist, können Sie das
6‐adrige Kabel des Aufnehmers kürzen, ohne dass dadurch die Messgenauigkeit beein­
trächtigt wird.
8.4 Kabelverlängerung
Das Kabel eines Sechsleiter‐Kraftaufnehmers kann mit einem gleichartigen Kabel
verlängert werden.
Verwenden Sie nur abgeschirmte, kapazitätsarme Messkabel zur Verlängerung. Achten
Sie auf eine einwandfreie Verbindung mit geringem Übergangswiderstand.
8.5 EMV‐Schutz
Elektrische und magnetische Felder verursachen oft eine Einkopplung von Störspan­
nungen in den Messkreis. Deshalb:
S
Verwenden Sie nur abgeschirmte, kapazitätsarme Messkabel (HBM‐Kabel erfüllen
diese Bedingungen).
S
Legen Sie die Messkabel nicht parallel zu Starkstrom‐ und Steuerleitungen. Falls das
nicht möglich ist, schützen Sie das Messkabel, z. B. durch Stahlpanzerrohre.
S
Meiden Sie Streufelder von Trafos, Motoren und Schützen.
S
Erden Sie Aufnehmer, Verstärker und Anzeigegerät nicht mehrfach.
S
Schließen Sie alle Geräte der Messkette an den gleichen Schutzleiter an.
S2M
ELEKTRISCHER ANSCHLUSS
gilt daher bei
