VORSICHT
Ist der Abstand zwischen Gelenköse und Wellenlagerung zu groß, werden Biegemomente
in der Welle erzeugt, was zu einer Verformung der Welle führt.
Diese Verformung belastet die innere Lagerschale punktförmig am Rand, was zu Beschädi­
gungen oder zum Bruch der Gelenköse oder der Welle führen kann.
Wählen Sie das Spiel entsprechend den Empfehlungen der Montageanleitung aus.
Zur Bestimmung des Spiels zwischen Gelenköse und Wellenlagerung verwenden Sie bitte
die Angaben in der folgenden Tabelle:
Gelenköse
1-U1R/200kg/ZGW
Tab. 7.2 Bestimmung des Gelenköse-Wellenlagerungs-Spiel

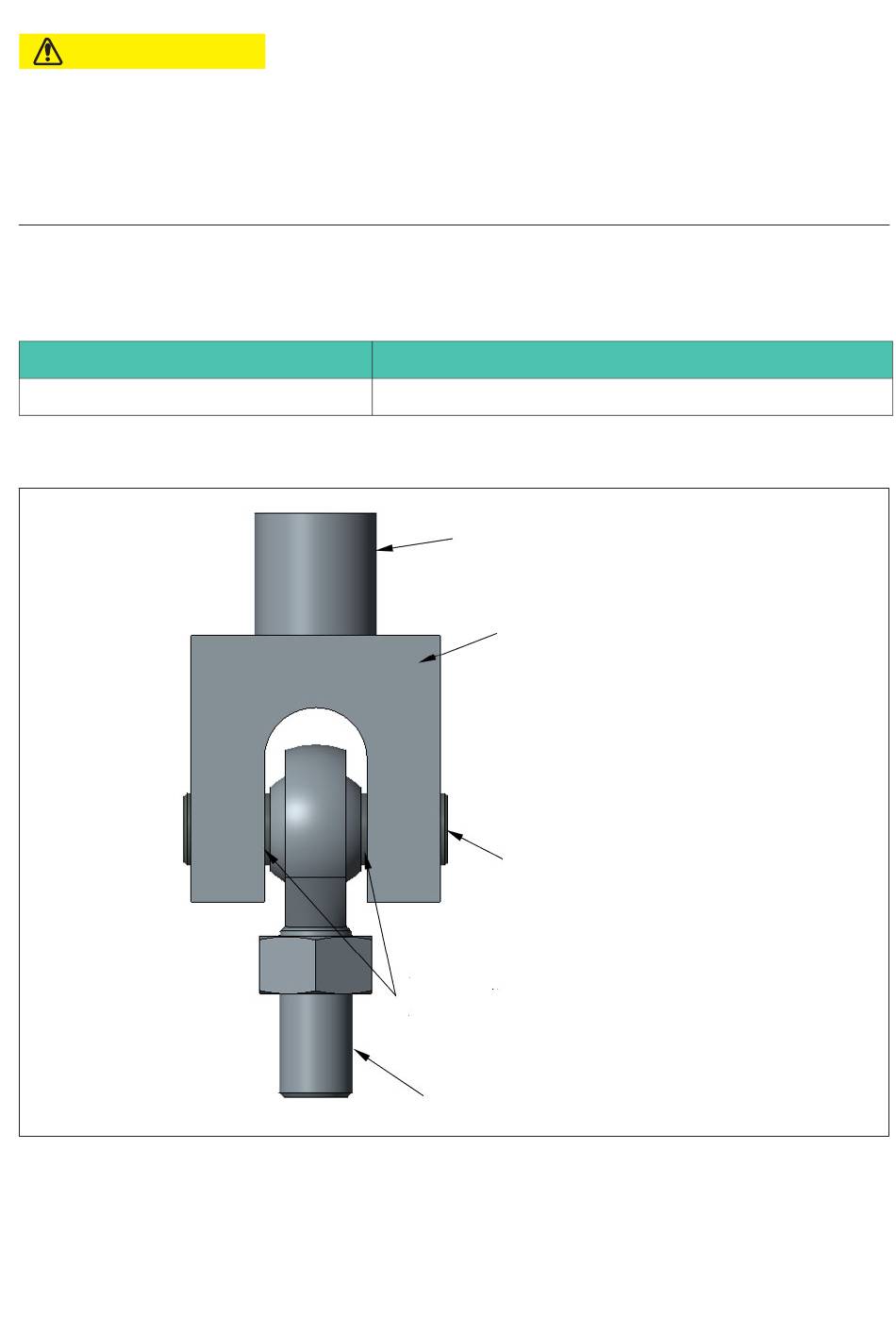

Abb. 7.3 Beispielhafte Darstellung Montage mit Gelenköse
S2M
MECHANISCHER EINBAU
Gelenköse-Wellenlagerung-Spiel
Kundenseitige Konstruktion
Kundenseitige Wellenaufnahme
Welle
Empfohlenes Spiel, siehe Tab. 7.2, Seite 17
Anschlussgewinde zur Montage
an Kraftaufnehmern
0,8 mm
