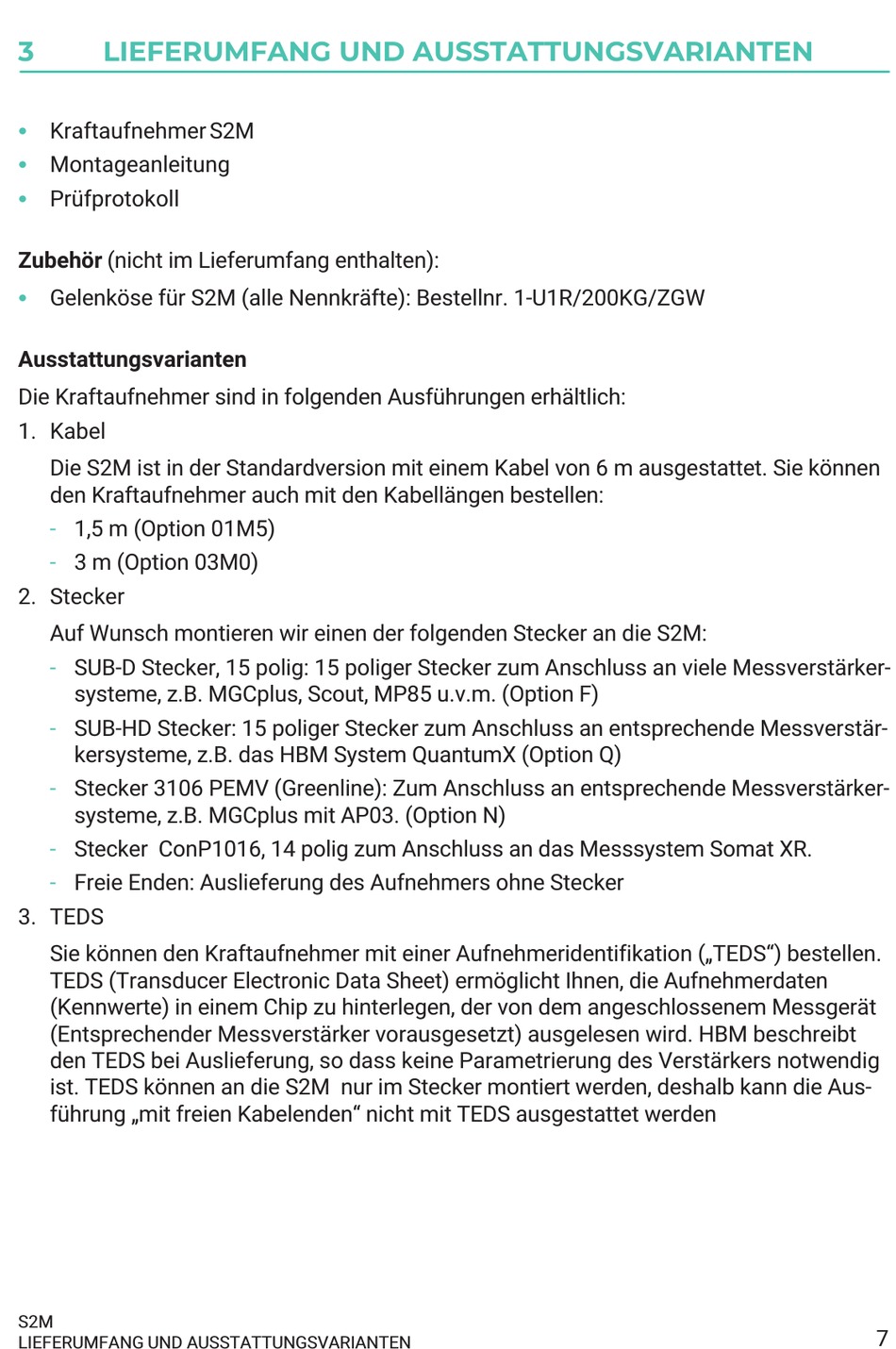

LIEFERUMFANG UND AUSSTATTUNGSVARIANTEN

S
Kraftaufnehmer S2M
S
Montageanleitung
S
Prüfprotokoll
Zubehör (nicht im Lieferumfang enthalten):
S
Gelenköse für S2M (alle Nennkräfte): Bestellnr. 1-U1R/200KG/ZGW
Ausstattungsvarianten
Die Kraftaufnehmer sind in folgenden Ausführungen erhältlich:
1. Kabel
Die S2M ist in der Standardversion mit einem Kabel von 6 m ausgestattet. Sie können
den Kraftaufnehmer auch mit den Kabellängen bestellen:
- 1,5 m (Option 01M5)
- 3 m (Option 03M0)
2. Stecker
Auf Wunsch montieren wir einen der folgenden Stecker an die S2M:
- SUB-D Stecker, 15 polig: 15 poliger Stecker zum Anschluss an viele Messverstärker­
systeme, z.B. MGCplus, Scout, MP85 u.v.m. (Option F)
- SUB-HD Stecker: 15 poliger Stecker zum Anschluss an entsprechende Messverstär­
kersysteme, z.B. das HBM System QuantumX (Option Q)
- Stecker 3106 PEMV (Greenline): Zum Anschluss an entsprechende Messverstärker­
systeme, z.B. MGCplus mit AP03. (Option N)
- Stecker ConP1016, 14 polig zum Anschluss an das Messsystem Somat XR.
- Freie Enden: Auslieferung des Aufnehmers ohne Stecker
3. TEDS
Sie können den Kraftaufnehmer mit einer Aufnehmeridentifikation („TEDS") bestellen.
TEDS (Transducer Electronic Data Sheet) ermöglicht Ihnen, die Aufnehmerdaten
(Kennwerte) in einem Chip zu hinterlegen, der von dem angeschlossenem Messgerät
(Entsprechender Messverstärker vorausgesetzt) ausgelesen wird. HBM beschreibt
den TEDS bei Auslieferung, so dass keine Parametrierung des Verstärkers notwendig
ist. TEDS können an die S2M nur im Stecker montiert werden, deshalb kann die Aus­
führung „mit freien Kabelenden" nicht mit TEDS ausgestattet werden
