Klemmenkasten (z. B. "VKK..." oder "VKEX" von HBM)

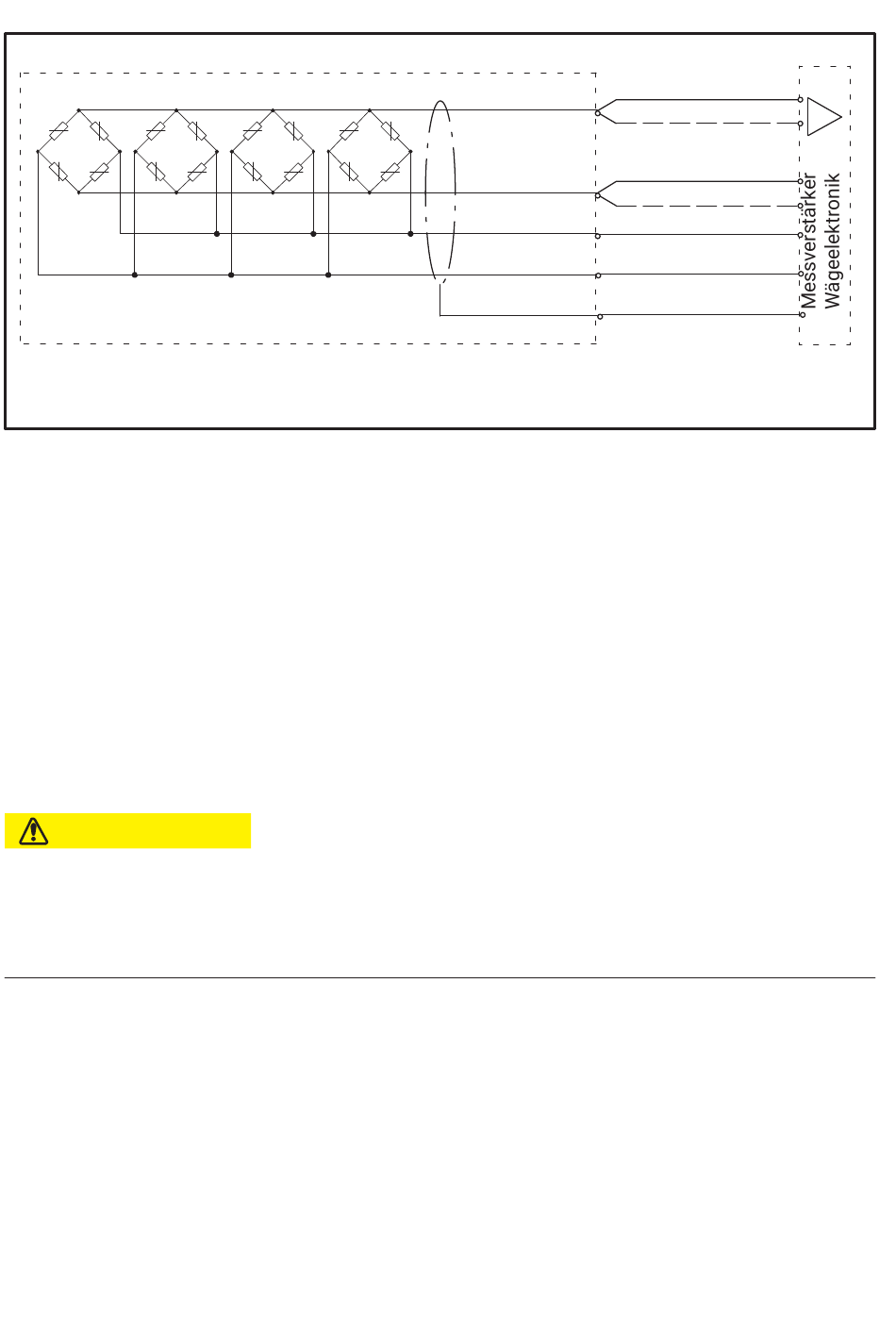

Abb. 5.3
Parallelschaltung mehrerer Aufnehmer
5.4
Kabelverlängerung und Kabelkürzung
Verwenden Sie nur abgeschirmte, kapazitätsarme Messkabel zur Verlängerung. Achten
Sie auf eine einwandfreie Verbindung mit geringem Übergangswiderstand.
Um volle Genauigkeit zu erhalten, sollte die Kabelverlängerung bis zur Folgeelektronik in
Sechsleitertechnik ausgeführt werden.
Die Wägezellen sind in Vierleitertechnik ausgeführt, eine Kürzung des Kabels ist nicht
zulässig.
5.5
EMV-Schutz
VORSICHT
Elektrische und magnetische Felder verursachen oft eine Einkopplung von Störspannungen
in den Messkreis. Für eine zuverlässige Messung müssen jedoch Signalunterschiede von
wenigen μV, vom Aufnehmer zur Auswerteelektronik störungsfrei übertragen werden
können.
Planung des Schirmungskonzepts
Aufgrund der vielfältigen Einsatzmöglichkeiten und der unterschiedlichen Randbe
dingungen vor Ort können wir Ihnen nur Hinweise für einen sachgerechten Anschluss
geben. Das für Ihre Anwendung passende Schirmungskonzept muss vor Ort von einer
entsprechenden Fachkraft geplant werden.
HBM-Wägezellen mit geschirmtem Rundkabel sind gemäß der EU- Richtlinie EMV geprüft
und tragen die CE Kennzeichnung. Durch Spannungsstöße nach EN 61000-4-5 können
12
(schwarz)
(blau)
(rot)
(weiß)
(gelb)
Kabelverlängerung
Speisung (+)
Fühler (+)
Speisung (-)
Fühler (-)
Signal (+)
Signal (-)
Schirm
ELEKTRISCHER ANSCHLUSS
RTN
