5

AUFBAU UND WIRKUNGSWEISE

5.1 Messkörper
Der Messkörper ist ein Biegebalken aus Aluminium, auf dem Dehnungsmessstreifen
(DMS) installiert sind. Die DMS sind so angeordnet, dass zwei von ihnen gedehnt und die
zwei anderen gestaucht werden, wenn auf den Aufnehmer eine Kraft einwirkt.
5.2

Abdeckung der Dehnungsmessstreifen

Zum Schutz der DMS sind die Kraftaufnehmer S2M an entsprechender Stelle mit einer
Kunststoffmasse vergossen. Dieses Verfahren bietet einen hohen Schutz der DMS gegen
Umwelteinflüsse. Um die Schutzwirkung nicht zu gefährden und eine dauerhafte
Funktionsfähigkeit des Kraftaufnehmers zu gewährleisten, darf diese Vergussmasse
nicht beschädigt werden.

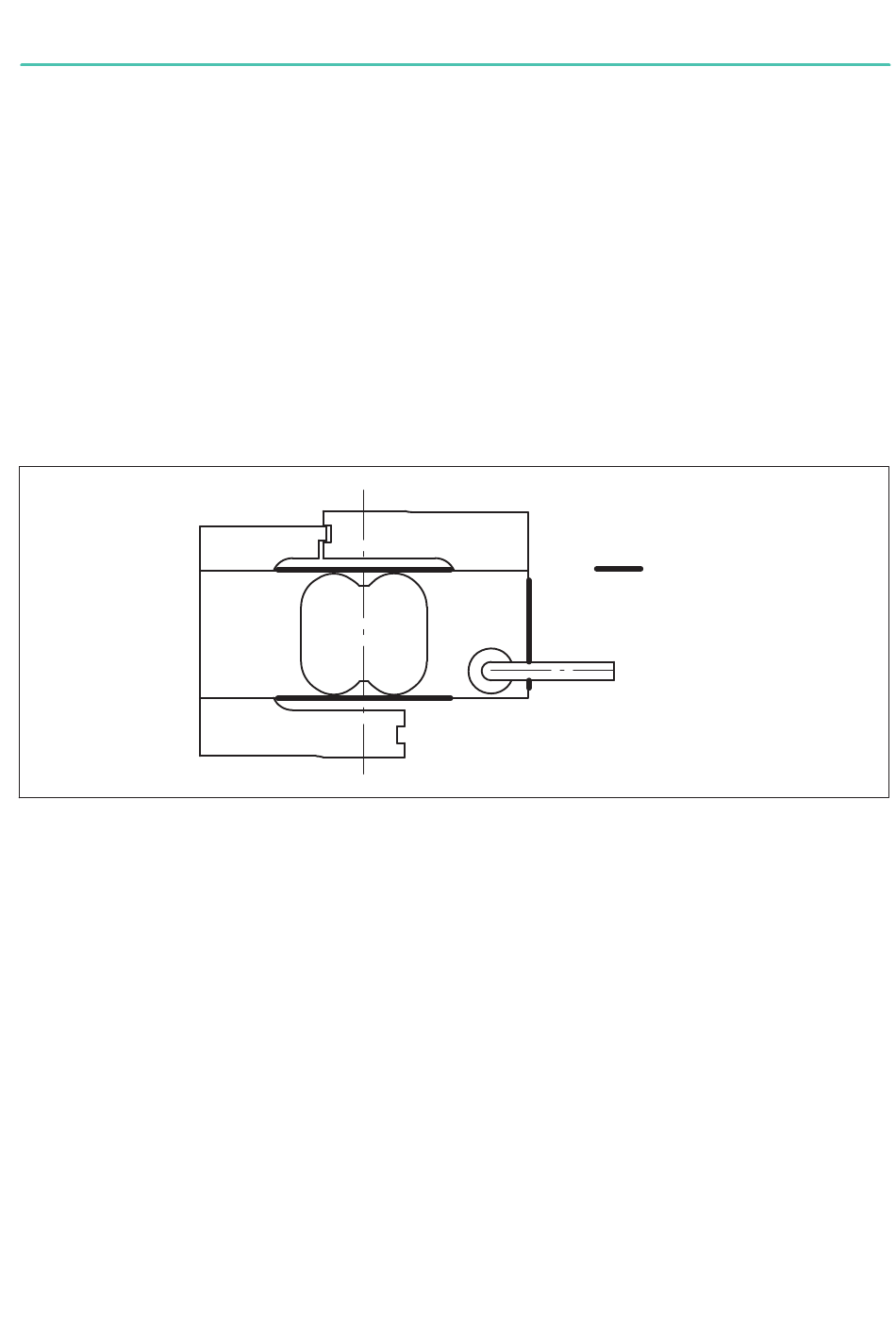

Abb. 5.1 Schutz der DMS‐Installation
5.3 Störgrößen
Torsion, Biegung und Querlast sind Störgrößen und daher zu vermeiden.
S2M
AUFBAU UND WIRKUNGSWEISE
Vergussmasse
