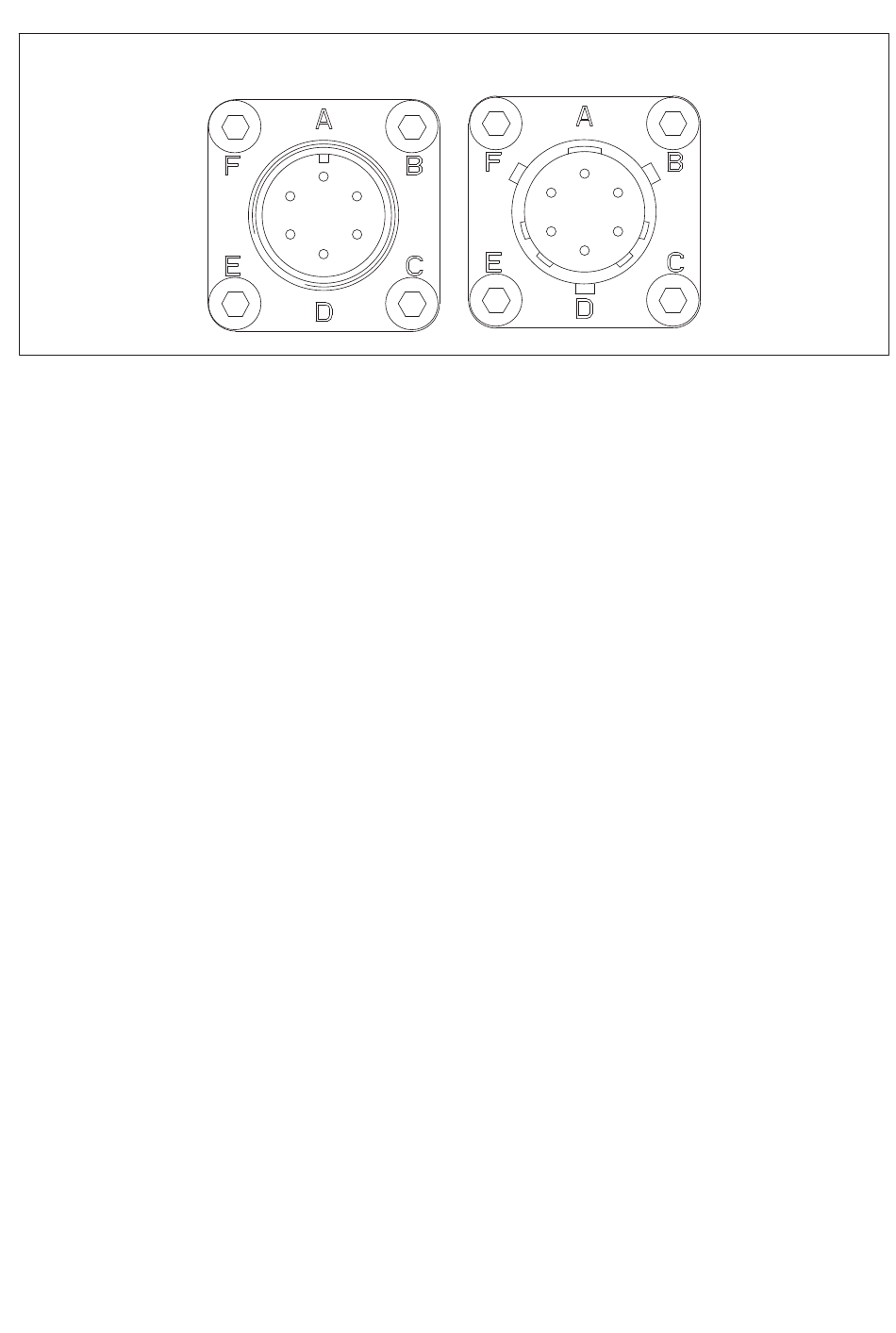

Gewindestecker Bajonettstecker
Abb. 7.2 Anschlussbelegung für HBK­Kabel
Bei dieser Anschlussbelegung ist bei Belastung in Druckrichtung das Ausgangssignal
positiv. Wünschen Sie ein negatives Ausgangssignal in Druckrichtung, so vertauschen die
die Pins B und C (rot und weiß bei HBK-Kabeln).
Soll der Kraftaufnehmer an einen Verstärker angeschlossen werden, der in Vierleiter­
technik arbeitet, müssen die Fühlerleitungen mit den entsprechenden Speiseleitungen
kurz geschlossen werden: Kennzeichnungen (+) mit (+), entsprechend die Speiseleitung
(­) mit der Fühlerleitung (­).
Bitte beachten Sie: Die Sechsleiterschaltung regelt Kabelwiderstände aus, wodurch das
Messsystem unabhängig von der Anschlusskabellänge und eventuellen Temperatur­
änderungen der Messleitungen arbeitet. Diese elektrische Kompensation von Kabelwider­
ständen ist bei Anwendung der Vierleiterschaltung nicht gegeben. Die Messunsicherheit
ändert sich in Abhängigkeit der Leitungswiderstände, Temperaturwechsel wirken als
Empfindlichkeitsänderungen.
Der Schirm des Anschlusskabels ist mit dem Aufnehmergehäuse verbunden. Nutzen Sie
nicht die fertig konfektionierten Kabel von HBK, so legen Sie bitte den Kabelschirm auf
das Gehäuse der Kabelbuchse. An den freien Enden des Kabels, das mit dem Messver­
stärkersystem verbunden wird, sind geschirmte Stecker zu verwenden, die Schirmung ist
flächig aufzulegen. Bei anderer Anschlusstechnik ist im Litzenbereich eine EMV­feste
Abschirmung vorzusehen, bei der ebenfalls die Schirmung flächig aufgelegt werden
muss.
7.2 Kabelverlängerung und Kabelkürzung
Da der Aufnehmer in Sechsleiter-Technik ausgeführt ist, können Sie Anschlussleitungen
kürzen, ohne dass dadurch die Messgenauigkeit beeinträchtigt wird.
Bei HBK stehen Anschlusskabel in verschiedenen Längen bereit, so dass Kabelverlänge­
rungen im Allgemeinen nicht notwendig sind. Verwenden Sie einen C10 mit integriertem
Kabel, oder möchten Sie ein Anschlusskabel verlängern, können Sie dies tun, ohne mit
einer Verschlechterung der Messgenauigkeit zu rechnen. Die maximale Kabellänge hängt
