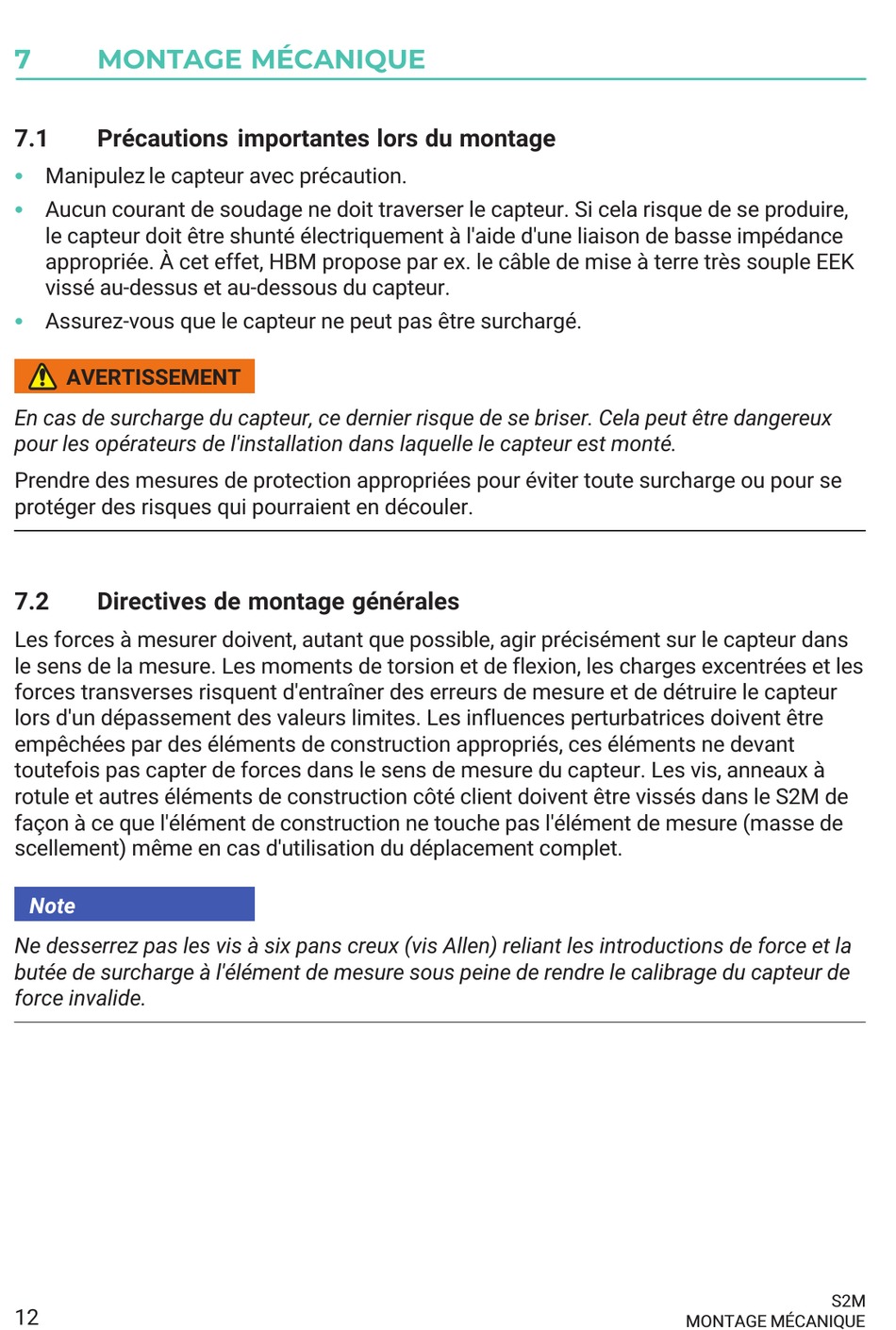

7 MONTAGE MÉCANIQUE
7.1 Précautions importantes lors du montage
S
Manipulez le capteur avec précaution.
S
Aucun courant de soudage ne doit traverser le capteur. Si cela risque de se produire,
le capteur doit être shunté électriquement à l'aide d'une liaison de basse impédance
appropriée. À cet effet, HBM propose par ex. le câble de mise à terre très souple EEK
vissé au‐dessus et au‐dessous du capteur.
S
Assurez‐vous que le capteur ne peut pas être surchargé.
AVERTISSEMENT
En cas de surcharge du capteur, ce dernier risque de se briser. Cela peut être dangereux
pour les opérateurs de l'installation dans laquelle le capteur est monté.
Prendre des mesures de protection appropriées pour éviter toute surcharge ou pour se
protéger des risques qui pourraient en découler.
7.2 Directives de montage générales
Les forces à mesurer doivent, autant que possible, agir précisément sur le capteur dans
le sens de la mesure. Les moments de torsion et de flexion, les charges excentrées et les
forces transverses risquent d'entraîner des erreurs de mesure et de détruire le capteur
lors d'un dépassement des valeurs limites. Les influences perturbatrices doivent être
empêchées par des éléments de construction appropriés, ces éléments ne devant
toutefois pas capter de forces dans le sens de mesure du capteur. Les vis, anneaux à
rotule et autres éléments de construction côté client doivent être vissés dans le S2M de
façon à ce que l'élément de construction ne touche pas l'élément de mesure (masse de
scellement) même en cas d'utilisation du déplacement complet.
Note
Ne desserrez pas les vis à six pans creux (vis Allen) reliant les introductions de force et la
butée de surcharge à l'élément de mesure sous peine de rendre le calibrage du capteur de
force invalide.
