Avec une tête de charge et une pièce d'appui, on a les cotes de montage suivantes :
Dimensions (en mm)
M = 15 Nm
B

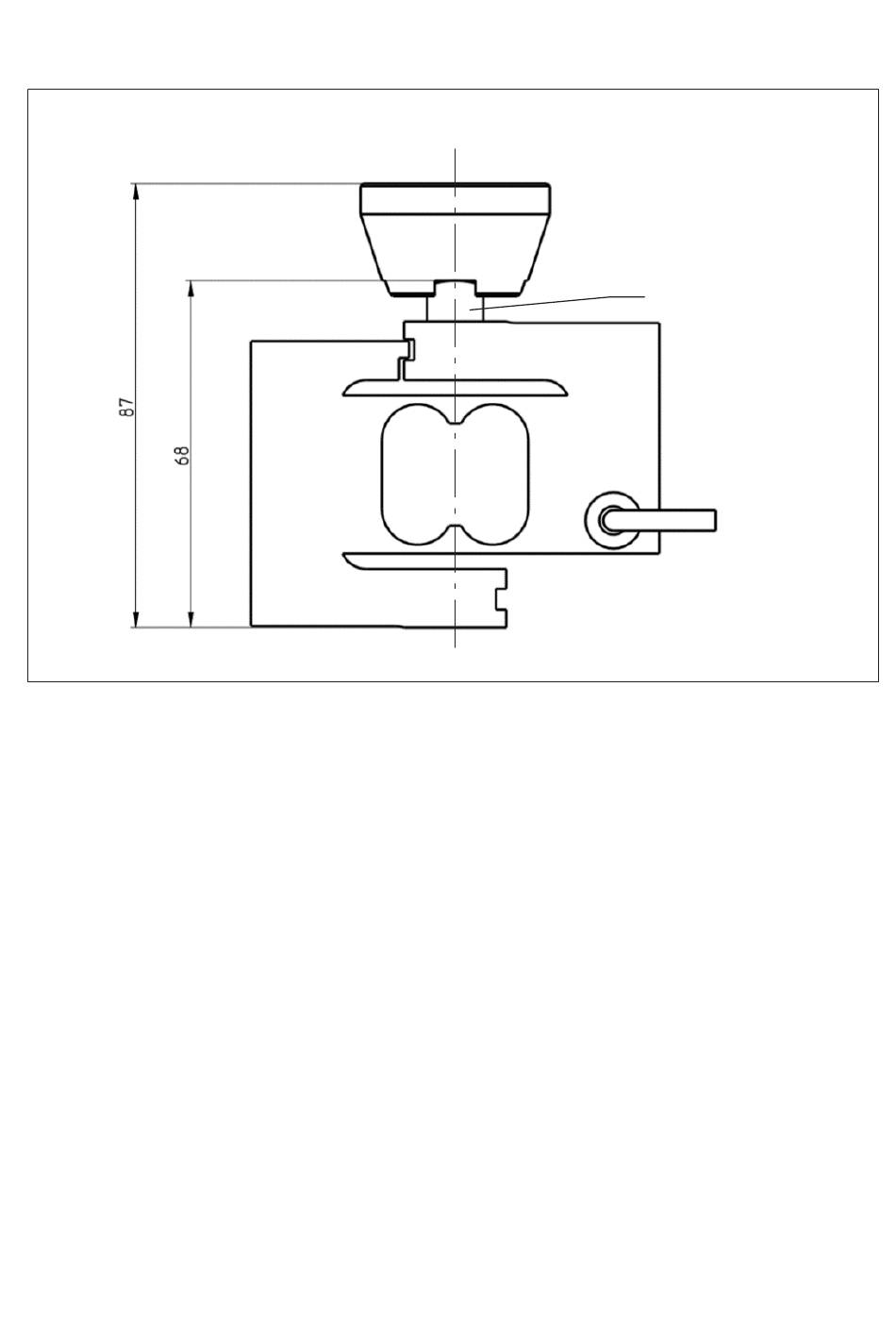

Fig. 7.6 Montage avec une tête de charge et une pièce d'appui
S2M
21
MONTAGE MÉCANIQUE
