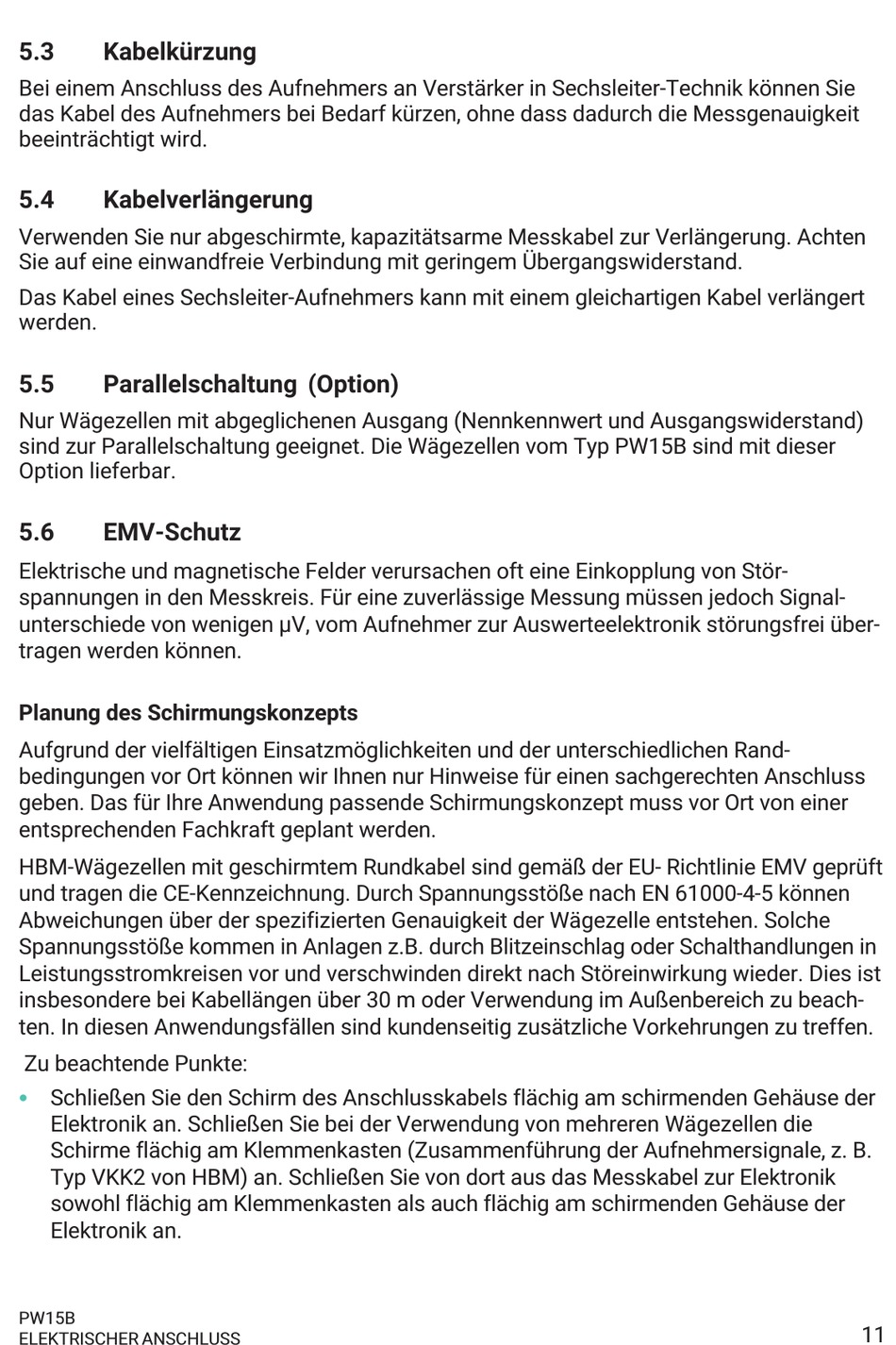

5.3
Kabelkürzung
Bei einem Anschluss des Aufnehmers an Verstärker in Sechsleiter‐Technik können Sie
das Kabel des Aufnehmers bei Bedarf kürzen, ohne dass dadurch die Messgenauigkeit
beeinträchtigt wird.
5.4
Kabelverlängerung
Verwenden Sie nur abgeschirmte, kapazitätsarme Messkabel zur Verlängerung. Achten
Sie auf eine einwandfreie Verbindung mit geringem Übergangswiderstand.
Das Kabel eines Sechsleiter‐Aufnehmers kann mit einem gleichartigen Kabel verlängert
werden.
5.5
Parallelschaltung (Option)
Nur Wägezellen mit abgeglichenen Ausgang (Nennkennwert und Ausgangswiderstand)
sind zur Parallelschaltung geeignet. Die Wägezellen vom Typ PW15B sind mit dieser
Option lieferbar.
5.6
EMV-Schutz
Elektrische und magnetische Felder verursachen oft eine Einkopplung von Stör
spannungen in den Messkreis. Für eine zuverlässige Messung müssen jedoch Signal
unterschiede von wenigen μV, vom Aufnehmer zur Auswerteelektronik störungsfrei über
tragen werden können.
Planung des Schirmungskonzepts
Aufgrund der vielfältigen Einsatzmöglichkeiten und der unterschiedlichen Rand
bedingungen vor Ort können wir Ihnen nur Hinweise für einen sachgerechten Anschluss
geben. Das für Ihre Anwendung passende Schirmungskonzept muss vor Ort von einer
entsprechenden Fachkraft geplant werden.
HBM-Wägezellen mit geschirmtem Rundkabel sind gemäß der EU- Richtlinie EMV geprüft
und tragen die CE-Kennzeichnung. Durch Spannungsstöße nach EN 61000-4-5 können
Abweichungen über der spezifizierten Genauigkeit der Wägezelle entstehen. Solche
Spannungsstöße kommen in Anlagen z.B. durch Blitzeinschlag oder Schalthandlungen in
Leistungsstromkreisen vor und verschwinden direkt nach Störeinwirkung wieder. Dies ist
insbesondere bei Kabellängen über 30 m oder Verwendung im Außenbereich zu beach
ten. In diesen Anwendungsfällen sind kundenseitig zusätzliche Vorkehrungen zu treffen.
Zu beachtende Punkte:
S
Schließen Sie den Schirm des Anschlusskabels flächig am schirmenden Gehäuse der
Elektronik an. Schließen Sie bei der Verwendung von mehreren Wägezellen die
Schirme flächig am Klemmenkasten (Zusammenführung der Aufnehmersignale, z. B.
Typ VKK2 von HBM) an. Schließen Sie von dort aus das Messkabel zur Elektronik
sowohl flächig am Klemmenkasten als auch flächig am schirmenden Gehäuse der
Elektronik an.
