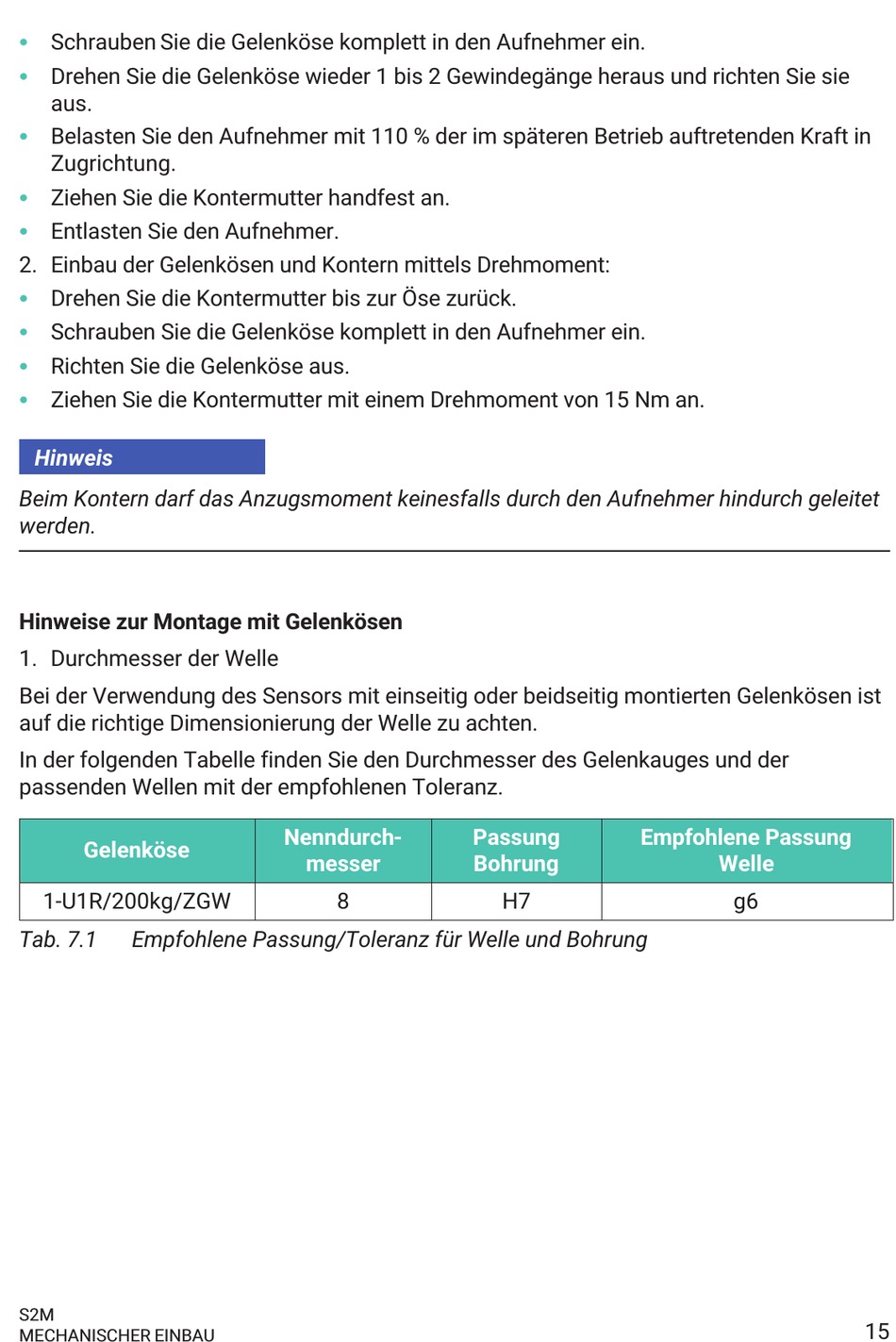

Schrauben Sie die Gelenköse komplett in den Aufnehmer ein.
S
Drehen Sie die Gelenköse wieder 1 bis 2 Gewindegänge heraus und richten Sie sie
aus.
S
Belasten Sie den Aufnehmer mit 110 % der im späteren Betrieb auftretenden Kraft in
Zugrichtung.
S
Ziehen Sie die Kontermutter handfest an.
S
Entlasten Sie den Aufnehmer.
2. Einbau der Gelenkösen und Kontern mittels Drehmoment:
S
Drehen Sie die Kontermutter bis zur Öse zurück.
S
Schrauben Sie die Gelenköse komplett in den Aufnehmer ein.
S
Richten Sie die Gelenköse aus.
S
Ziehen Sie die Kontermutter mit einem Drehmoment von 15 Nm an.
Hinweis
Beim Kontern darf das Anzugsmoment keinesfalls durch den Aufnehmer hindurch geleitet
werden.
Hinweise zur Montage mit Gelenkösen
1. Durchmesser der Welle
Bei der Verwendung des Sensors mit einseitig oder beidseitig montierten Gelenkösen ist
auf die richtige Dimensionierung der Welle zu achten.
In der folgenden Tabelle finden Sie den Durchmesser des Gelenkauges und der
passenden Wellen mit der empfohlenen Toleranz.
Gelenköse
1-U1R/200kg/ZGW
Tab. 7.1 Empfohlene Passung/Toleranz für Welle und Bohrung
S2M
MECHANISCHER EINBAU
Nenndurch­
messer
8
Passung Empfohlene Passung
Bohrung
H7
Welle
g6
15
