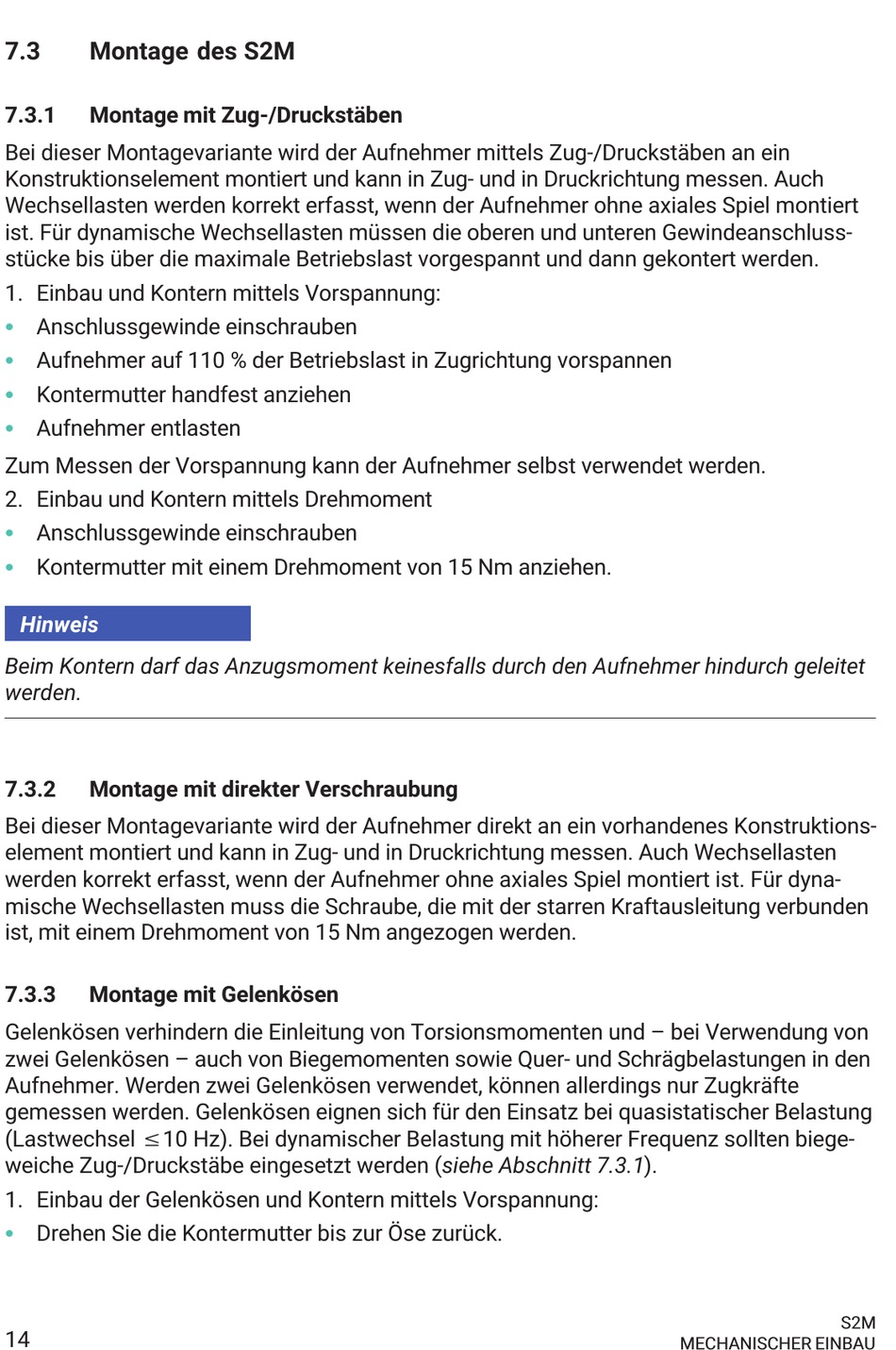

Montage des S2M

7.3.1 Montage mit Zug‐/Druckstäben
Bei dieser Montagevariante wird der Aufnehmer mittels Zug‐/Druckstäben an ein
Konstruktionselement montiert und kann in Zug‐ und in Druckrichtung messen. Auch
Wechsellasten werden korrekt erfasst, wenn der Aufnehmer ohne axiales Spiel montiert
ist. Für dynamische Wechsellasten müssen die oberen und unteren Gewindeanschluss­
stücke bis über die maximale Betriebslast vorgespannt und dann gekontert werden.
1. Einbau und Kontern mittels Vorspannung:
S
Anschlussgewinde einschrauben
S
Aufnehmer auf 110 % der Betriebslast in Zugrichtung vorspannen
S
Kontermutter handfest anziehen
S
Aufnehmer entlasten
Zum Messen der Vorspannung kann der Aufnehmer selbst verwendet werden.
2. Einbau und Kontern mittels Drehmoment
S
Anschlussgewinde einschrauben
S
Kontermutter mit einem Drehmoment von 15 Nm anziehen.
Hinweis
Beim Kontern darf das Anzugsmoment keinesfalls durch den Aufnehmer hindurch geleitet
werden.
7.3.2

Montage mit direkter Verschraubung

Bei dieser Montagevariante wird der Aufnehmer direkt an ein vorhandenes Konstruktions­
element montiert und kann in Zug‐ und in Druckrichtung messen. Auch Wechsellasten
werden korrekt erfasst, wenn der Aufnehmer ohne axiales Spiel montiert ist. Für dyna­
mische Wechsellasten muss die Schraube, die mit der starren Kraftausleitung verbunden
ist, mit einem Drehmoment von 15 Nm angezogen werden.
7.3.3 Montage mit Gelenkösen
Gelenkösen verhindern die Einleitung von Torsionsmomenten und – bei Verwendung von
zwei Gelenkösen – auch von Biegemomenten sowie Quer­ und Schrägbelastungen in den
Aufnehmer. Werden zwei Gelenkösen verwendet, können allerdings nur Zugkräfte
gemessen werden. Gelenkösen eignen sich für den Einsatz bei quasistatischer Belastung
(Lastwechsel v10 Hz). Bei dynamischer Belastung mit höherer Frequenz sollten biege­
weiche Zug‐/Druckstäbe eingesetzt werden (siehe Abschnitt 7.3.1).
1. Einbau der Gelenkösen und Kontern mittels Vorspannung:
S
Drehen Sie die Kontermutter bis zur Öse zurück.
