Avec deux anneaux à rotule, on a les cotes de montage suivantes :
Dimensions (en mm)
Transfert de force rigide
M = 15 Nm
B
M = 15 Nm
B

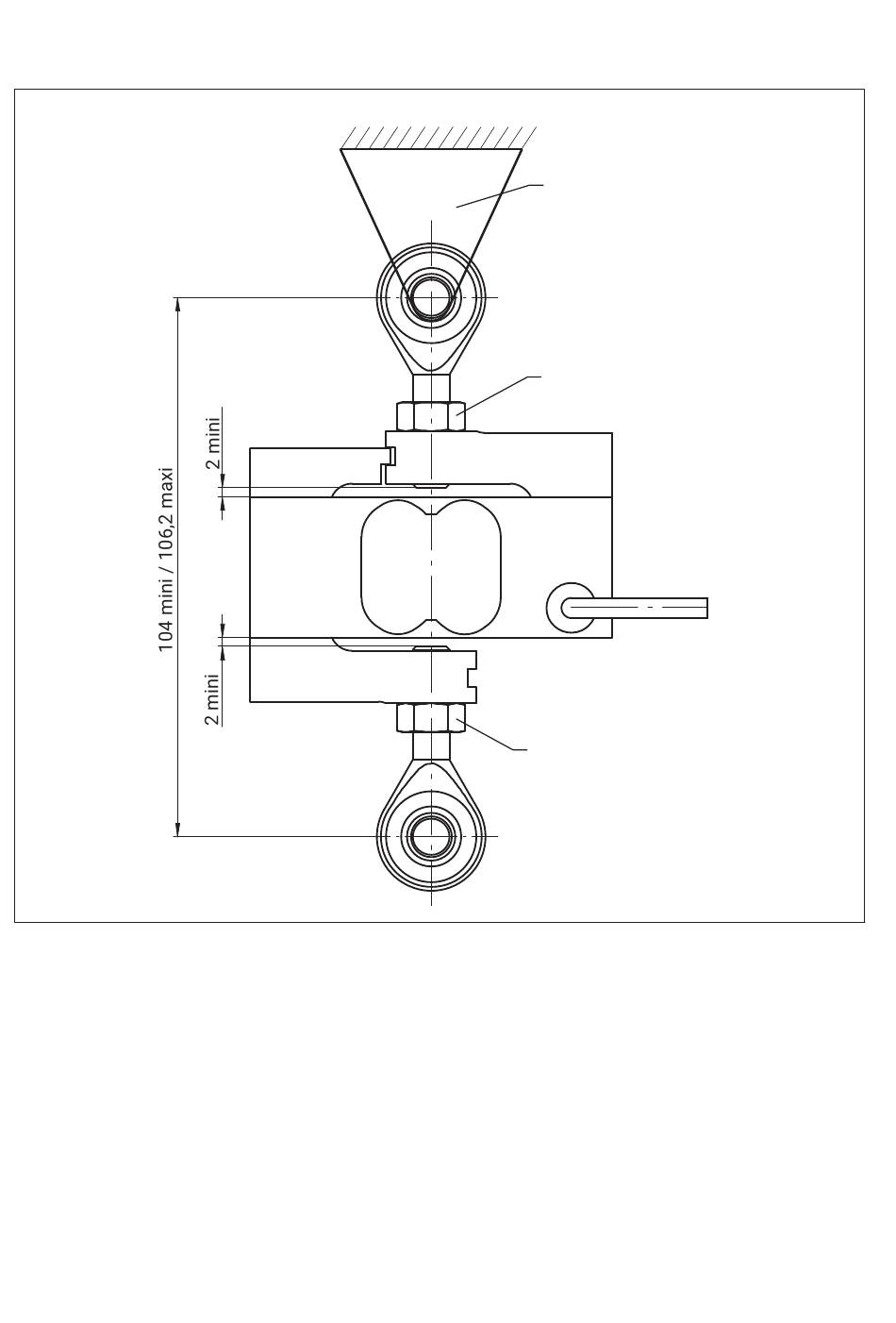

Fig. 7.5 Montage avec deux anneaux à rotule
