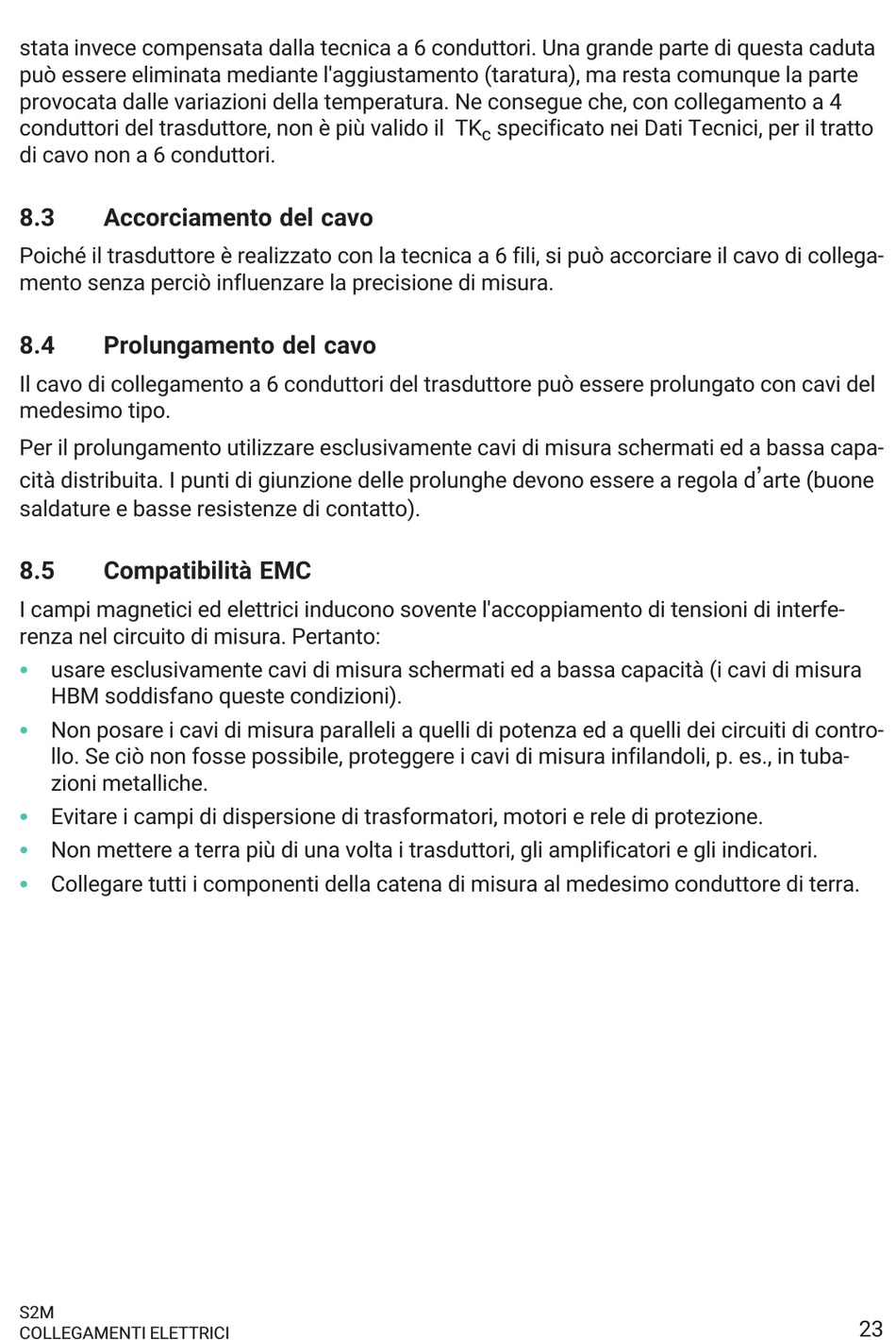

stata invece compensata dalla tecnica a 6 conduttori. Una grande parte di questa caduta
può essere eliminata mediante l'aggiustamento (taratura), ma resta comunque la parte
provocata dalle variazioni della temperatura. Ne consegue che, con collegamento a 4
conduttori del trasduttore, non è più valido il TK
di cavo non a 6 conduttori.
8.3

Accorciamento del cavo

Poiché il trasduttore è realizzato con la tecnica a 6 fili, si può accorciare il cavo di collega­
mento senza perciò influenzare la precisione di misura.
8.4

Prolungamento del cavo

Il cavo di collegamento a 6 conduttori del trasduttore può essere prolungato con cavi del
medesimo tipo.
Per il prolungamento utilizzare esclusivamente cavi di misura schermati ed a bassa capa­
cità distribuita. I punti di giunzione delle prolunghe devono essere a regola d
saldature e basse resistenze di contatto).
8.5 Compatibilità EMC
I campi magnetici ed elettrici inducono sovente l'accoppiamento di tensioni di interfe­
renza nel circuito di misura. Pertanto:
S
usare esclusivamente cavi di misura schermati ed a bassa capacità (i cavi di misura
HBM soddisfano queste condizioni).
S
Non posare i cavi di misura paralleli a quelli di potenza ed a quelli dei circuiti di contro­
llo. Se ciò non fosse possibile, proteggere i cavi di misura infilandoli, p. es., in tuba­
zioni metalliche.
S
Evitare i campi di dispersione di trasformatori, motori e rele di protezione.
S
Non mettere a terra più di una volta i trasduttori, gli amplificatori e gli indicatori.
S
Collegare tutti i componenti della catena di misura al medesimo conduttore di terra.
S2M
COLLEGAMENTI ELETTRICI
specificato nei Dati Tecnici, per il tratto
c
'
arte (buone
23
