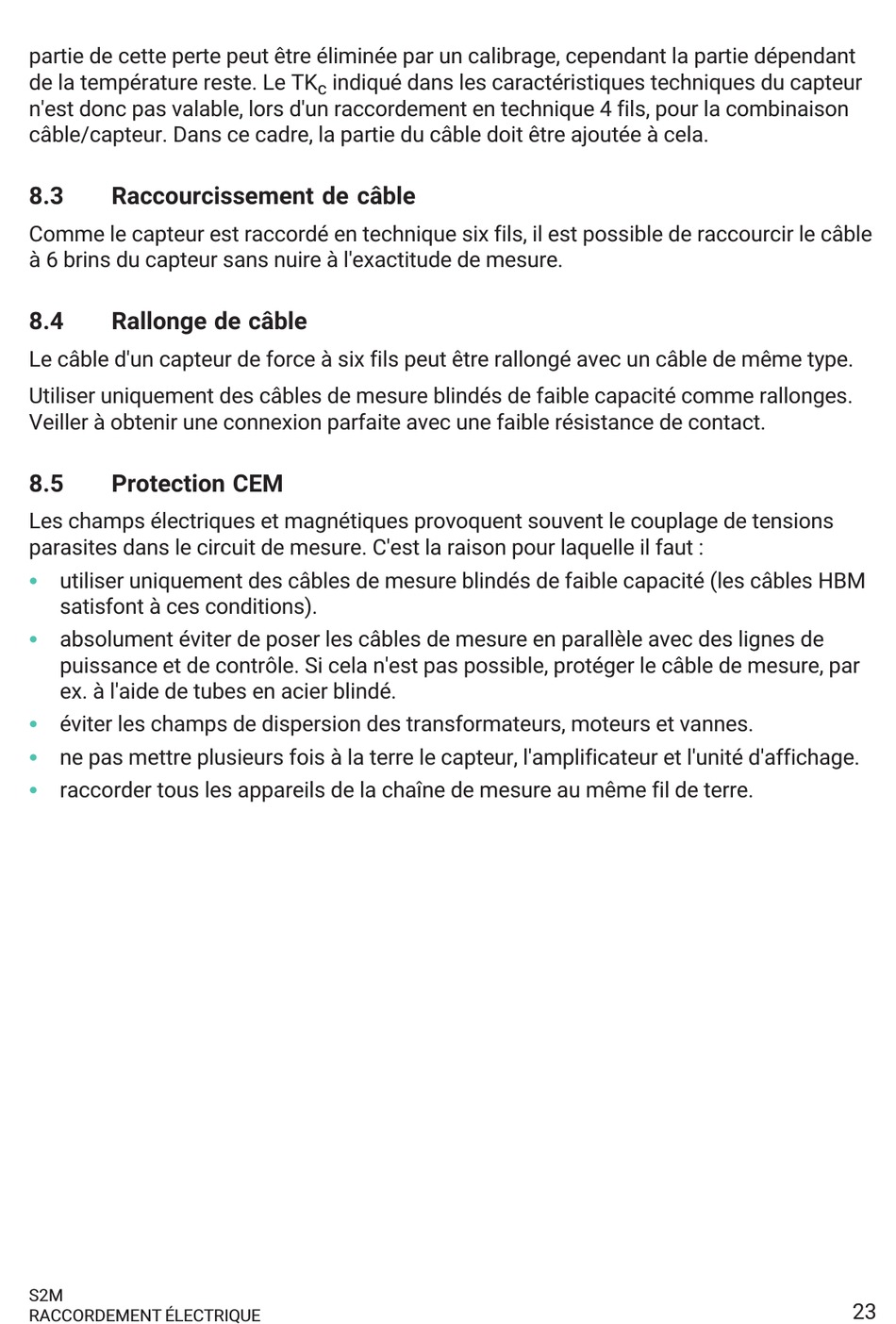

partie de cette perte peut être éliminée par un calibrage, cependant la partie dépendant
de la température reste. Le TK
n'est donc pas valable, lors d'un raccordement en technique 4 fils, pour la combinaison
câble/capteur. Dans ce cadre, la partie du câble doit être ajoutée à cela.
8.3 Raccourcissement de câble
Comme le capteur est raccordé en technique six fils, il est possible de raccourcir le câble
à 6 brins du capteur sans nuire à l'exactitude de mesure.
8.4 Rallonge de câble
Le câble d'un capteur de force à six fils peut être rallongé avec un câble de même type.
Utiliser uniquement des câbles de mesure blindés de faible capacité comme rallonges.
Veiller à obtenir une connexion parfaite avec une faible résistance de contact.
8.5

Protection CEM

Les champs électriques et magnétiques provoquent souvent le couplage de tensions
parasites dans le circuit de mesure. C'est la raison pour laquelle il faut :
S
utiliser uniquement des câbles de mesure blindés de faible capacité (les câbles HBM
satisfont à ces conditions).
S
absolument éviter de poser les câbles de mesure en parallèle avec des lignes de
puissance et de contrôle. Si cela n'est pas possible, protéger le câble de mesure, par
ex. à l'aide de tubes en acier blindé.
S
éviter les champs de dispersion des transformateurs, moteurs et vannes.
S
ne pas mettre plusieurs fois à la terre le capteur, l'amplificateur et l'unité d'affichage.
S
raccorder tous les appareils de la chaîne de mesure au même fil de terre.
