ATTENTION
Si l'écart entre l'anneau à rotule et le palier de l'arbre est trop important, des moments de
flexion sont générés dans l'arbre, ce qui entraîne une déformation de l'arbre.
Cette déformation exerce une charge ponctuelle sur le bord du coussinet intérieur, ce qui
peut entraîner des dommages ou une rupture de l'anneau à rotule ou de l'arbre.
Choisissez le jeu selon les recommandations de la notice de montage.
Pour déterminer le jeu entre l'anneau à rotule et le palier de l'arbre, veuillez utiliser les
indications du tableau ci-dessous :
Anneau à rotule
1-U1R/200kg/ZGW
Tab. 7.2 Détermination du jeu anneau à rotule/palier de l'arbre

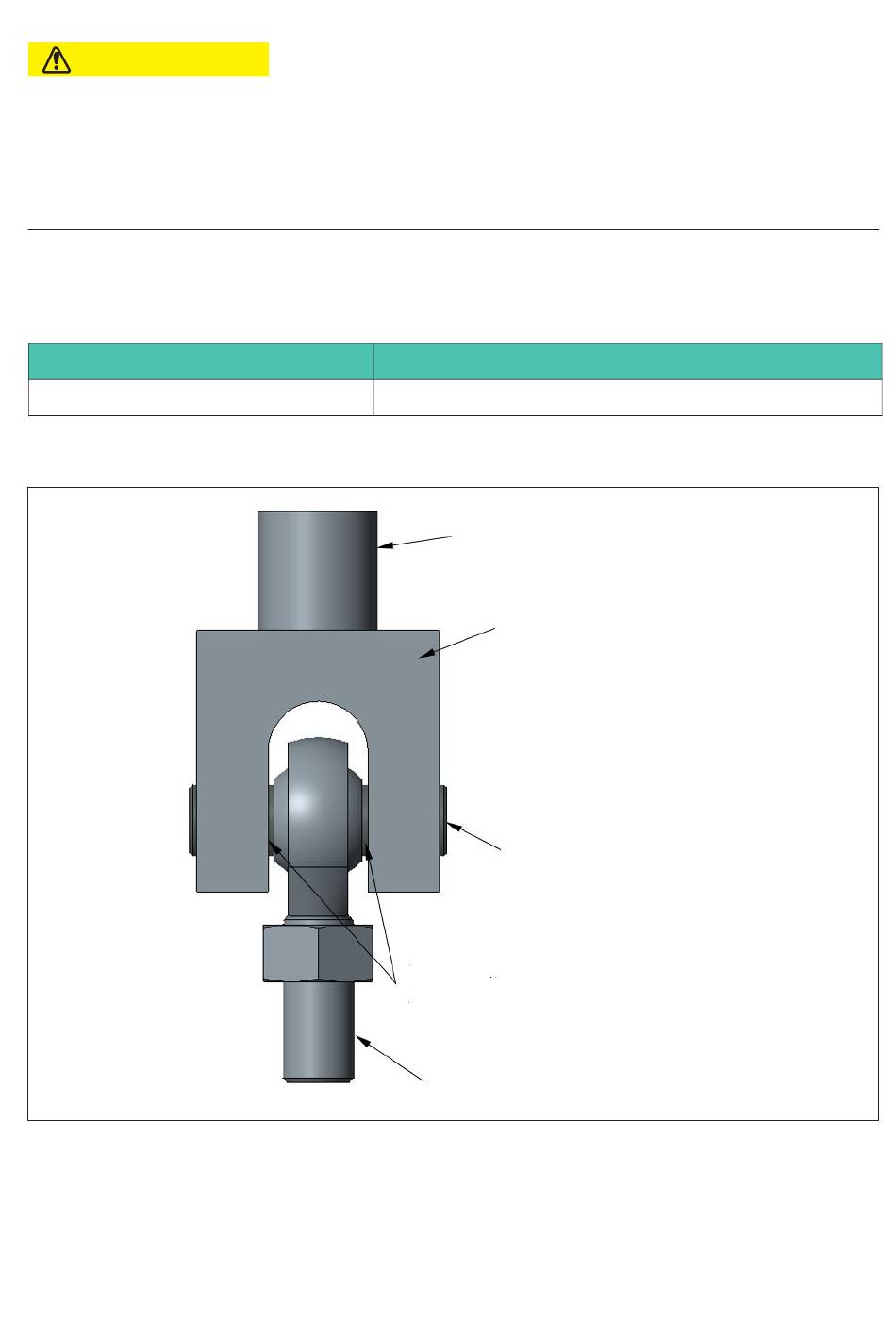

Fig. 7.3 Exemple de montage avec anneau à rotule
S2M
MONTAGE MÉCANIQUE
Jeu anneau à rotule/palier d'arbre
Construction côté client
Logement d'arbre côté client
Arbre
Jeu recommandé, voir Tab. 7.2, page 17
Filetage pour le montage sur des capteurs de force
0,8 mm
17
