HBK HBM S2M Montageanleitung Seite 48

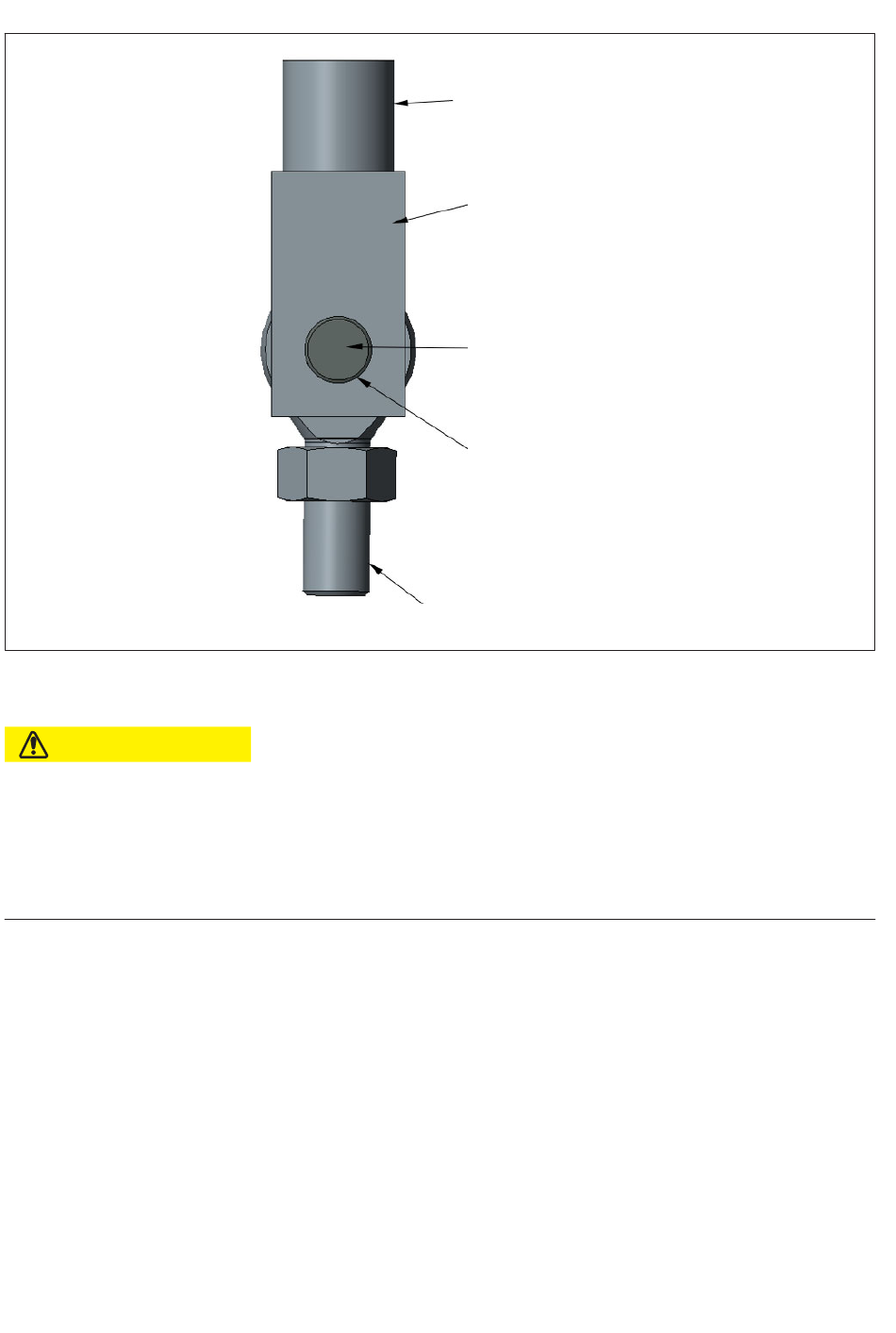

Abb. 7.2 Beispielhafte Darstellung Montage mit Gelenköse
VORSICHT
Wird eine Welle mit zu kleinem Durchmesser verwendet kommt es zu einer linienförmigen
Belastung innerhalb des Lagers der Gelenköse. Damit ist die innere Lagerschale überlastet,
was zu Beschädigungen und bei hohen Kräften zum Bruch des Gelenkösenlagers führen
kann.
Wählen Sie die Welle entsprechend der Empfehlungen der Montageanleitung aus.
2. Abstand zwischen Gelenköse und Wellenlagerung
Die Welle muss mit geeignetem Spiel zwischen der Gelenköse und der Wellenlagerung
gestützt werden.
16
Kundenseitige Konstruktion
Kundenseitige Wellenaufnahme
Welle
Spiel gemäß empfohlener Passung,
siehe Tab. 7.1, Seite 15
Anschlussgewinde zur Montage
an Kraftaufnehmern
S2M
MECHANISCHER EINBAU
