7

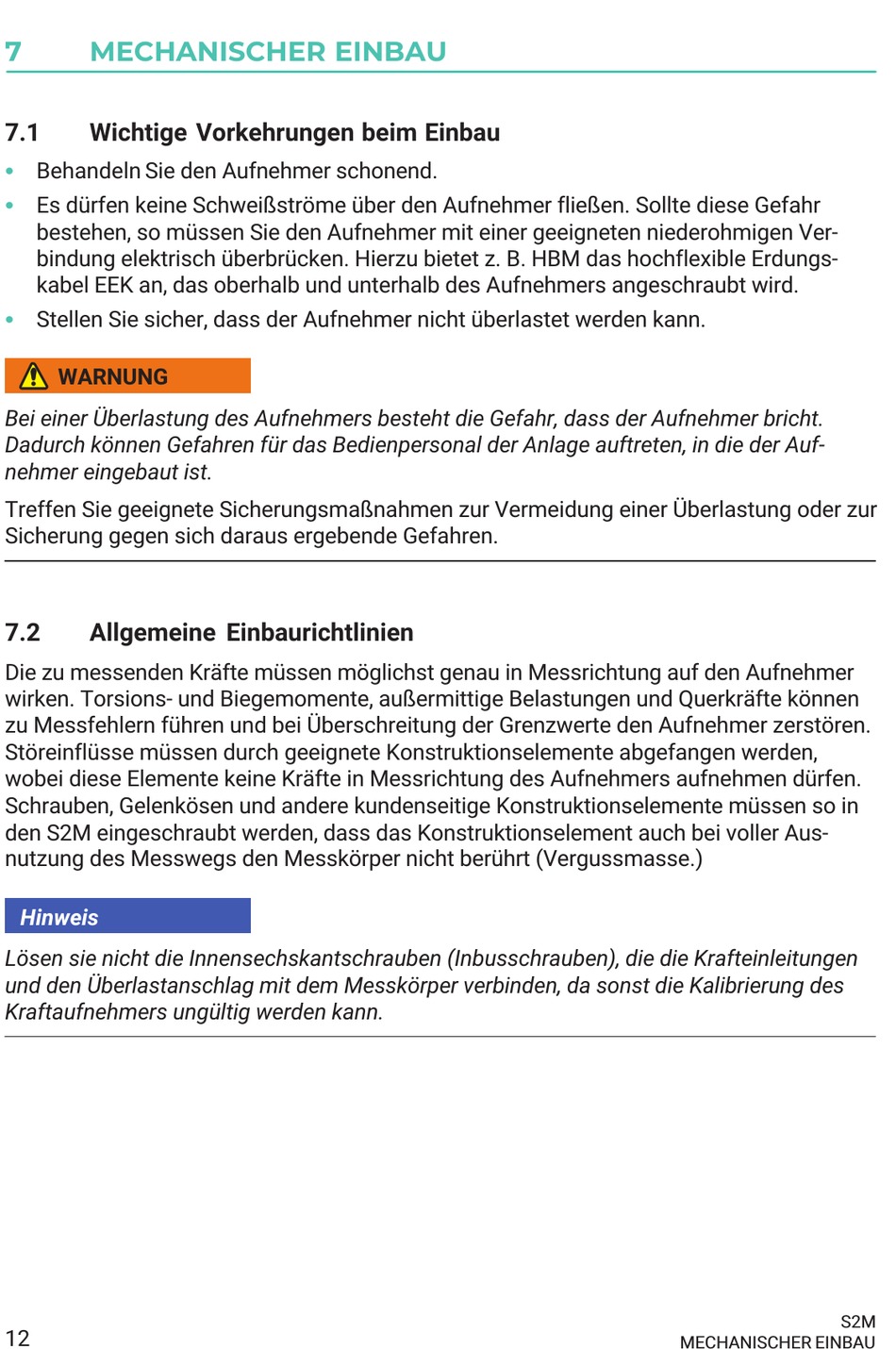

MECHANISCHER EINBAU

7.1

Wichtige Vorkehrungen beim Einbau

S
Behandeln Sie den Aufnehmer schonend.
S
Es dürfen keine Schweißströme über den Aufnehmer fließen. Sollte diese Gefahr
bestehen, so müssen Sie den Aufnehmer mit einer geeigneten niederohmigen Ver­
bindung elektrisch überbrücken. Hierzu bietet z. B. HBM das hochflexible Erdungs­
kabel EEK an, das oberhalb und unterhalb des Aufnehmers angeschraubt wird.
S
Stellen Sie sicher, dass der Aufnehmer nicht überlastet werden kann.
WARNUNG
Bei einer Überlastung des Aufnehmers besteht die Gefahr, dass der Aufnehmer bricht.
Dadurch können Gefahren für das Bedienpersonal der Anlage auftreten, in die der Auf­
nehmer eingebaut ist.
Treffen Sie geeignete Sicherungsmaßnahmen zur Vermeidung einer Überlastung oder zur
Sicherung gegen sich daraus ergebende Gefahren.
7.2

Allgemeine Einbaurichtlinien

Die zu messenden Kräfte müssen möglichst genau in Messrichtung auf den Aufnehmer
wirken. Torsions‐ und Biegemomente, außermittige Belastungen und Querkräfte können
zu Messfehlern führen und bei Überschreitung der Grenzwerte den Aufnehmer zerstören.
Störeinflüsse müssen durch geeignete Konstruktionselemente abgefangen werden,
wobei diese Elemente keine Kräfte in Messrichtung des Aufnehmers aufnehmen dürfen.
Schrauben, Gelenkösen und andere kundenseitige Konstruktionselemente müssen so in
den S2M eingeschraubt werden, dass das Konstruktionselement auch bei voller Aus­
nutzung des Messwegs den Messkörper nicht berührt (Vergussmasse.)
Hinweis
Lösen sie nicht die Innensechskantschrauben (Inbusschrauben), die die Krafteinleitungen
und den Überlastanschlag mit dem Messkörper verbinden, da sonst die Kalibrierung des
Kraftaufnehmers ungültig werden kann.
