Starre
Starre
Kraftausleitung
Kraftausleitung
richtig
falsch

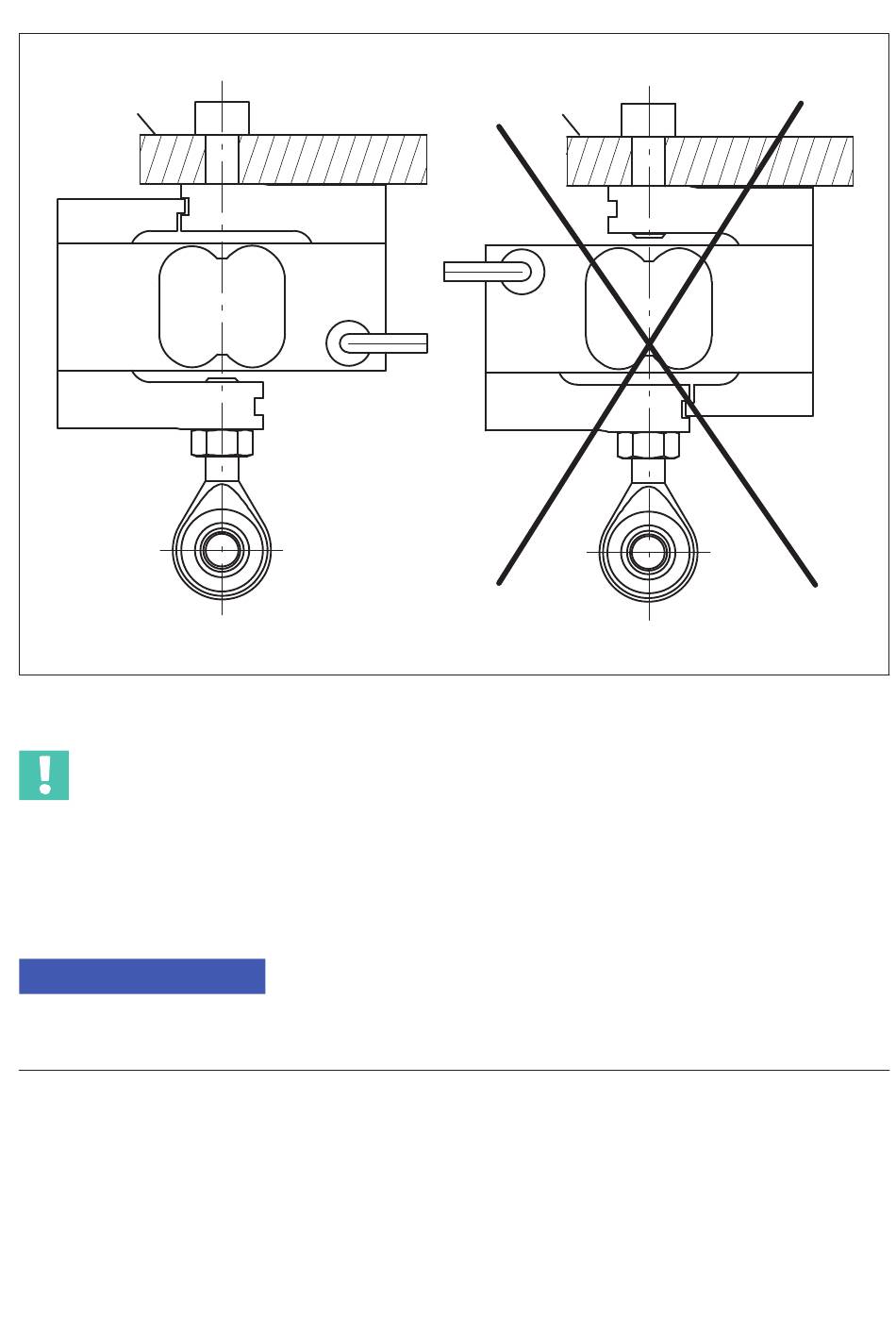

Abb. 7.1 Aufnehmerorientierung beim Einbau
Wichtig
Die Kabelbefestigungsseite des Aufnehmers sollte immer direkt mit den starren kundensei­
tigen Kraftausleitungsbereichen verbunden sein. Achten Sie darauf, dass das Kabel so
verlegt wird, dass möglichst kein Kraftnebenschluss durch das Kabel verursacht wird, z. B.
durch das Gewicht oder die Steifigkeit des Kabels, siehe Abb. 7.1.
Hinweis
Bitte beachten Sie die maximal zulässige Belastbarkeit der verwendeten Einbauteile, sowie
Zug­/Druckstäbe, Schrauben und Gelenkösen.
S2M
13
MECHANISCHER EINBAU
