Transfert de
force rigide
Correct

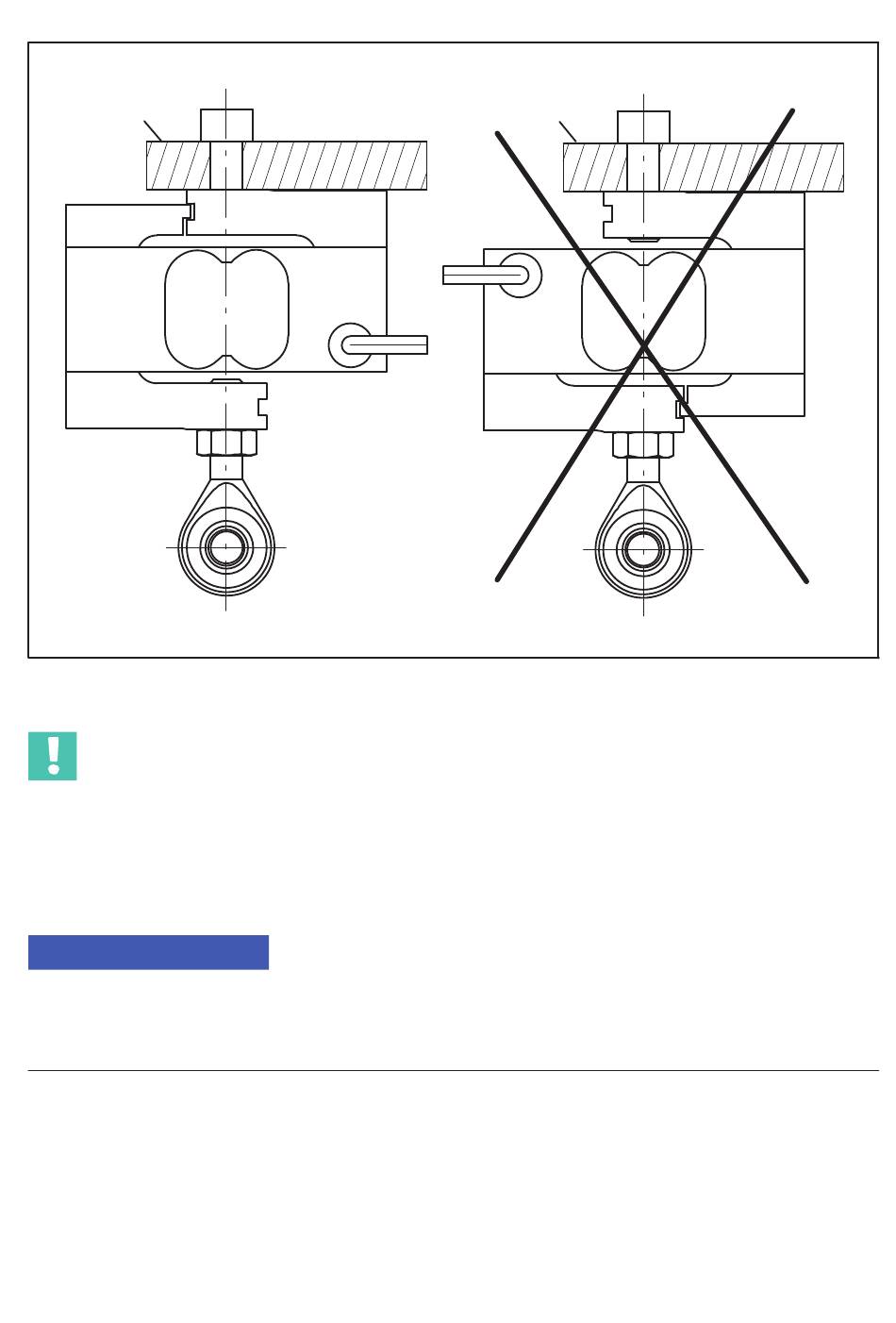

Fig. 7.1 Orientation du capteur lors de sa pose
Important
Le côté de fixation du câble du capteur doit toujours être relié directement aux zones de
transfert de force rigides côté client. Veillez à ce que le câble soit posé de façon à ce qu'il
engendre le moins de shunt possible (par ex. de par son poids ou la rigidité du câble, voir
Fig. 7.1).
Note
Tenir compte de la capacité de charge maximale admissible des pièces mises en œuvre
pour le montage ainsi que des poutres en tension/compression, des vis et des anneaux à
rotule.
S2M
MONTAGE MÉCANIQUE
Transfert de
force rigide
Incorrect
