5

CONCEPTION ET FONCTIONNEMENT

5.1 Élément de mesure
L'élément de mesure est une lame de flexion en aluminium sur laquelle sont installées
des jauges d'extensométrie. Les jauges sont disposées de façon à ce que deux d'entre
elles soient allongées et les deux autres comprimées lorsqu'une force agit sur le capteur.
5.2 Recouvrement des jauges d'extensométrie
Afin de protéger les jauges d'extensométrie, les capteurs de force S2M sont scellés au
plastique à l'endroit adéquat. Ce procédé offre une grande protection des jauges contre
les influences ambiantes. Pour ne pas altérer la protection et assurer un fonctionnement
durable du capteur de force, cette masse de scellement ne doit pas être endommagée.

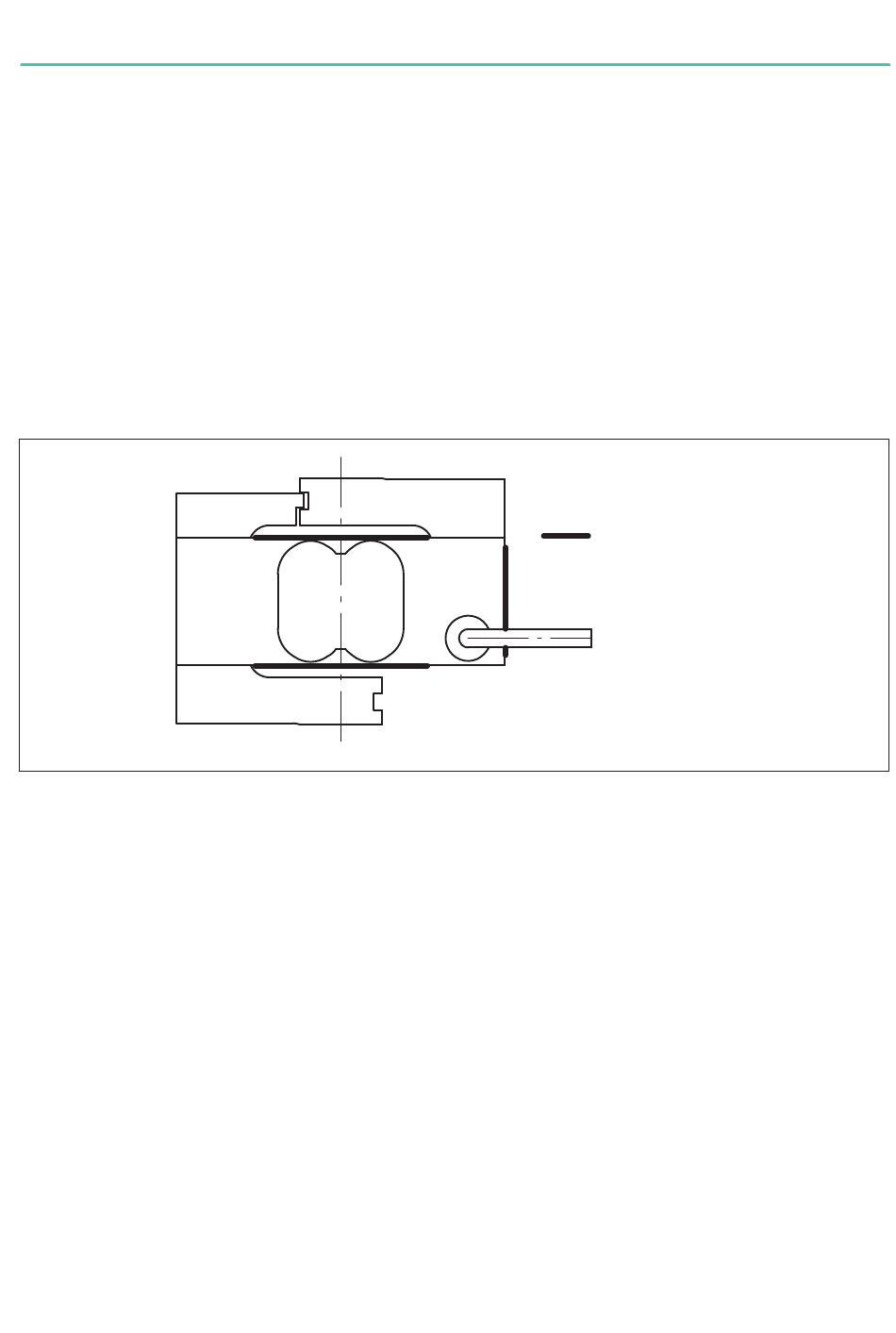

Fig. 5.1 Protection de l'installation de jauges
5.3

Perturbations

Torsion, flexion et charge transverse sont des perturbations et doivent donc être évitées.
S2M
CONCEPTION ET FONCTIONNEMENT
Masse de scellement
