Konfiguration Externe Steuerung (Option: I/O Modul)

Um diese Funktion zu nutzen muss ein I/O Modul vorhanden und die Funktion freigeschaltet sein.
Durch diese Funktion ist es möglich den Analysator fern zusteuern. Durch die Hilfe der externen
Steuerung können folgende Bedienungen vollzogen werden:
•
Externe Probenahme.
•
Auslösen eines Stand-by Modus.
Die Befehle werden durch einen 4-stelligen binären Code gegeben, welche durch vier externe
Signale übergeben werden. Die Pinbelegung für die Signalübertragung befindet sich in den Skizzen
weiter unten. Es gibt insgesamt drei unterschiedliche Übertragungswege:
•
Durch vier potenzialfreie Relais.
•
•
Das jeweilige Einstellungsmenü befindet sich unter:

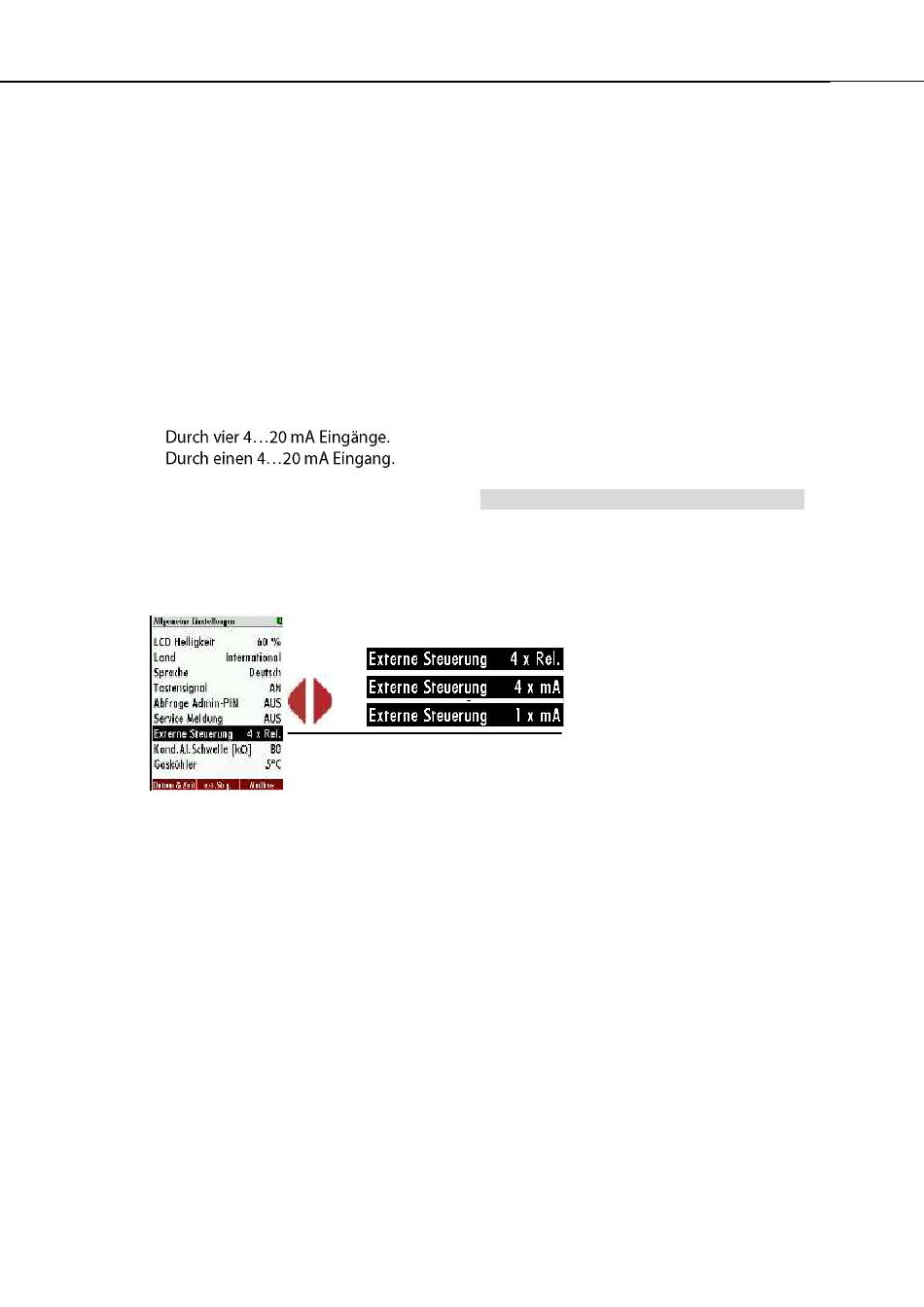

In dem Screenshoot unten ist das Menü mit den jeweiligen drei möglichen Einstellungen aufgelistet.
