1.4.

Modbus-Konfiguration

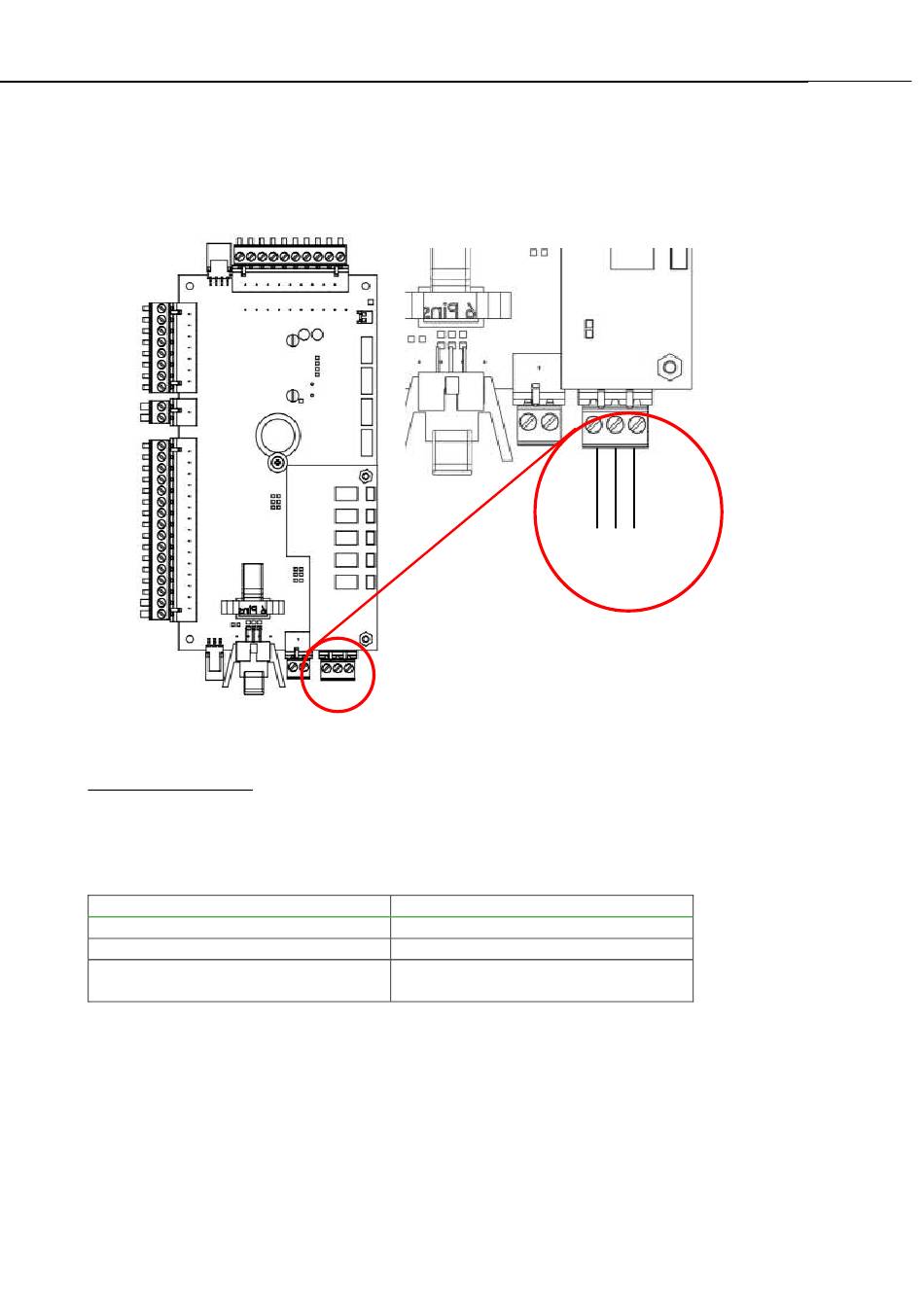

Der RS485 Stecker befindet sich auf der Hauptplatine (siehe Skizze unten).
BEACHTE: Das Modbus-Protokoll befindet sich im Anhang.
Schlitzschraubenzieher
Schlitzlänge:
Zulässiger Drehmoment:
Zulässige Aderendhülsen
Kabelart
Draht
Litzekabel
Draht mit Aderendhülsen (mit/ ohne
Kragen)
Daten für die Kabel, welche durch die M16 Kabeldurchführung gehen.
Empfohlen: Nur Kabel mit Aderendhülsen benutzen.
BEDIENUNGSANLEITUNG SWG
7 mm
0,5-0,6 Nm
Kabeldruchmesser min.-max.
0,2-2,5 mm² (30-12 AWG)
0,-2,5 mm² (30-12 AWG)
0,25-2,5 mm²
GND
A
B
