BEDIENUNGSANLEITUNG SWG
Hardware

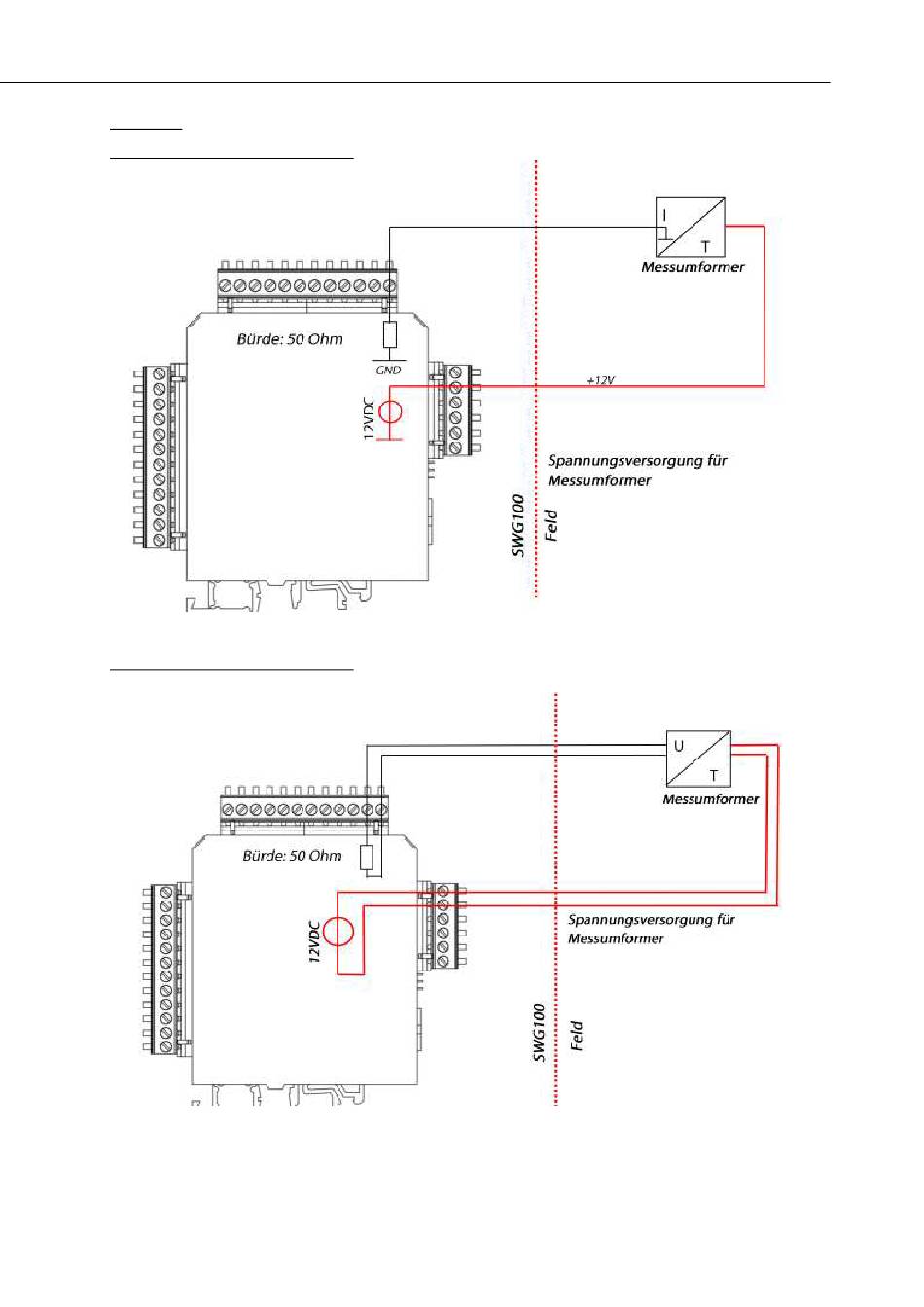

Anschluss: 2-Draht Messumformer
Bei einem Messumformer, in 2-Draht Bauweise, wird nur der Pin 12VDC und der AIx+ Pin benutzt.
Anschluss: 4-Draht Messumformer
Bei einem 4-Leiter Messumformer besitzt der Messumformer zwei separate Klemmen, für seine
Spannungsversorgung. Diese müssen an die beiden Spannungsversorgungspins angeschlossen
werden. Das Messignal wird dann an den beiden AIx+/AIx- Pins angeschlossen.
Seite 58 von 134
