BEDIENUNGSANLEITUNG SWG

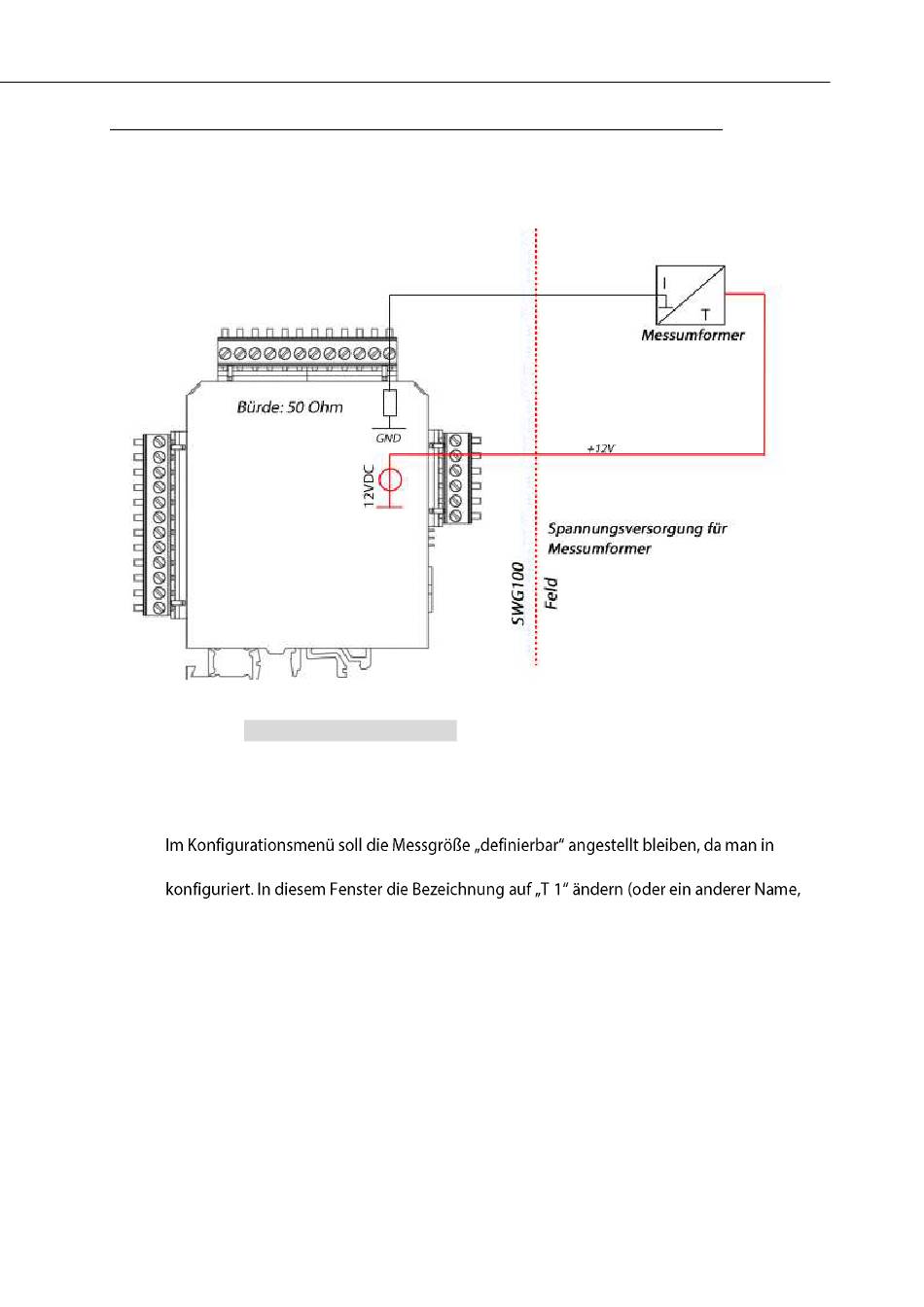

Beispiel: 4-20mA AUX-Eingangssignal von einem externen Messumformer einlesen
Ein Betreiber möchte ein externes Temperatursignal, von einem 4-20 mA Temperatur-
Messumformer, in das SWG100 einlesen. Es handelt sich um einen 2-Leiter Messumformer,
welcher eine Spannungsversorgung von 7-30 VDC benötigt. Es werden Temperatur von -10°C
bis +150°C eingelesen.
Nachdem der Temperatursensor angeschlossen ist, muss der Messumformer, in der Konfiguration
eingestellt werden.
•
E /K
Das Menü:
XTRAS
•
Es erscheint die Übersicht. Hier muss der AUX-Eingang aktiviert werden, wo der
Messumformer angeklemmt ist. Dies ist in diesem Beispiel der Kanal 1.
•
Nachdem der Kanal 1 aktiviert wurde, erscheint das Konfigurationsmenü für diesen Kanal.
OK
Diesen, mit oder
•
diesem Beispiel zeigen möchte, wie man einen nicht definierten Messumformer
je nach Belieben). Dazu einfach die Zeile markieren und die
drücken. Es erscheint ein Alphabet. Schließlich noch die Messeinheit auf °C ändern und die
Messstelle auf 1. Das Minimum ist -10°C, das Maximum ist +150°C.
. AUX-E
auswählen.
ONFIGURAT INGÄNGE
F2
nochmals freischalten.
-
linke/rechte Pfeiltaste
