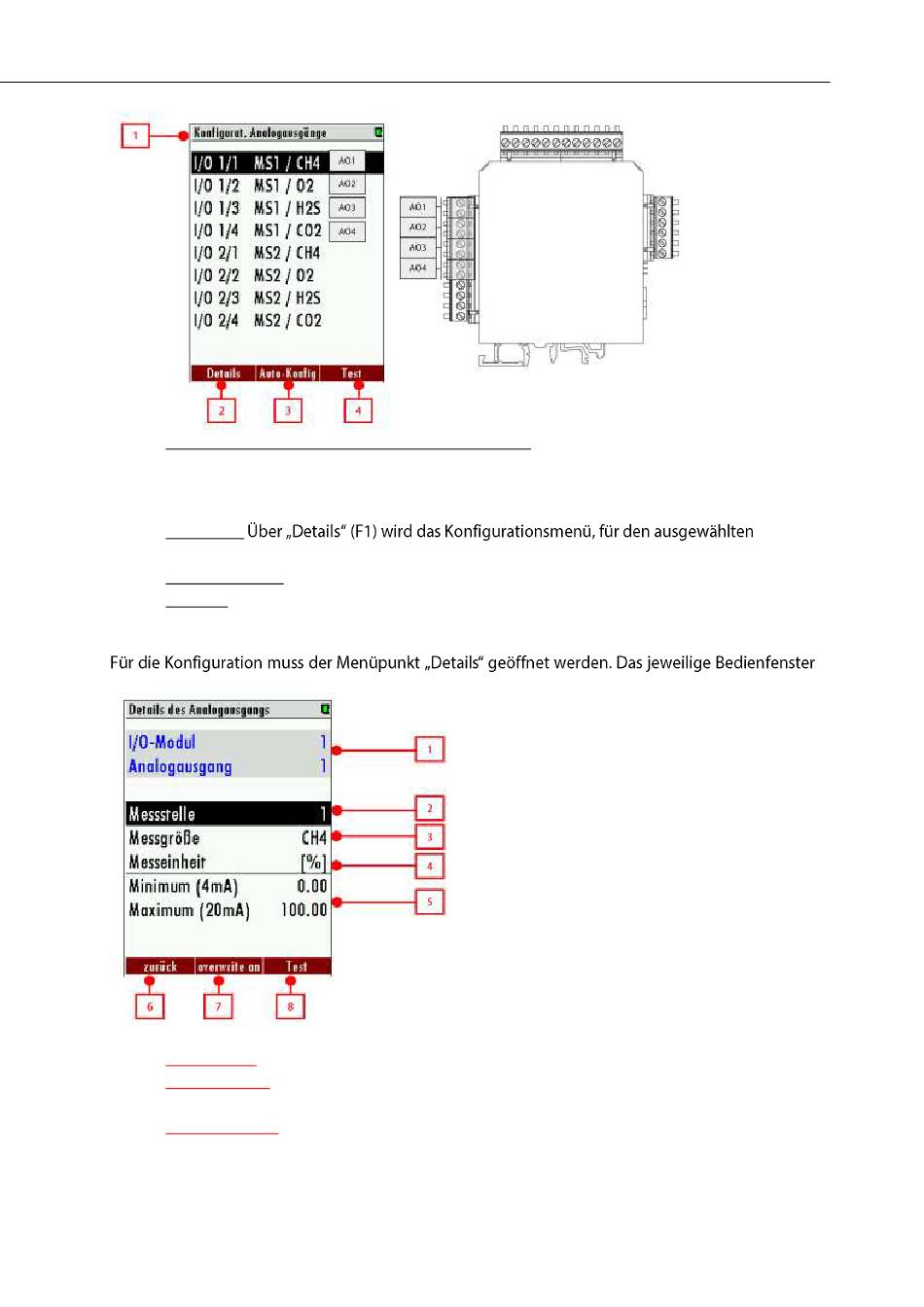

Auflistung der installierten Analogausgängen (1):
derzeitigen Analogausgänge konfiguriert sind. In dieser Liste kann der Anwender die
jeweiligen Analogausgänge aussuchen und ggf. konfigurieren. Der Analogausgang kann
mit den Pfeiltasten ausgesucht werden.
•
Details (2):
Analogausgangskanal geöffnet.
•
Auto-Konfig (3):
•
Test (4):
Öffnet ein Testmenü, indem die Ausgänge getestet werden.
Die Bedienung innerhalb dieses Menüfenster erfolgt, wie gewöhnlich, über die Pfeiltasten und
F1/F2/F3 Tasten.
sieht folgendermaßen aus:
•
Auswahl (1): Zeig dem Bediener welcher Analogausgang gerade konfiguriert wird.
•
Messstelle (2):
Hier kann die Messstelle eingestellt werden. Die eingestellte Messgröße,
von dieser Messstelle wird dann übertragen.
•
Messgröße (3): Hier wird die eigentliche Messgröße, welche übertragen werden soll,
ausgewählt. Es können theoretisch alle Messgrößen übertragen werden, welche auch im
Display angezeigt werden.
Setzt alle Analogausgänge auf Standardwerte.
Diese Liste zeigt eine Übersicht, wie die
