Konfiguration Der Alarm Relais - MRU SWG 100 bioEX Bedienungsanleitung

1.3.

Konfiguration der Alarm Relais

Folgende Analysatorfehler erzeugen einen Systemalarm
(offener Kontakt am Systemalarmrelais):
1. CH4 Konzentration ist zu niedrig (unter 5 Vol%.)
2. CH4 Konzentration ist über den eingestellten Schwellenwert.
3. Hauptplatine ist offline (interner RS485 bus Kommunikationsfehler)
4
5. Gasundichtigkeit im Analysatorengehäuse (CH4 > 20% bis 50% LEL)
6. Kondensatalarm (Übergangswiderstand < 35k )
7. Durchflußalarm (Durchfluß < 20 l/hr )
8. Gaskühlertemperatur zu hoch (Temperatur > +10°C )
9. Gaskühlertemperatur zu niedrig (Temperatur < +2°C )
10. Gehäusetemperatur zu hoch (> +55°C )
11. Gehäusetemperatur zu niedrig (< +5°C )
Alarmfehler 1 bis 2 erzwingt das Ausschalten des Analysators (alle analogen Ausgänge
werden angehalten oder abhängig von der Konfiguration auf 2 mA gesetzt.
Alarmfehler 3 bis 6, erzwingt ein Messstop des Analysators. Analoge Ausgänge der
aktiven Messstellen sind in Echtzeit, alle anderen analogen Ausgänge sind eingefroren.
Alarmfehler 7 bis 11. Alarm wird im Display angezeigt. Analoge Ausgänge der aktiven
Messstellen sind in Echtzeit, alle anderen analogen Ausgänge sind eingefroren.
Das Relais auf der Hauptplatine ist ein potenzialfreies Relais, welches mit
max. 24 VDC/VAC und 1 A bespeist werden darf.
BEDIENUNGSANLEITUNG SWG
HINWEIS

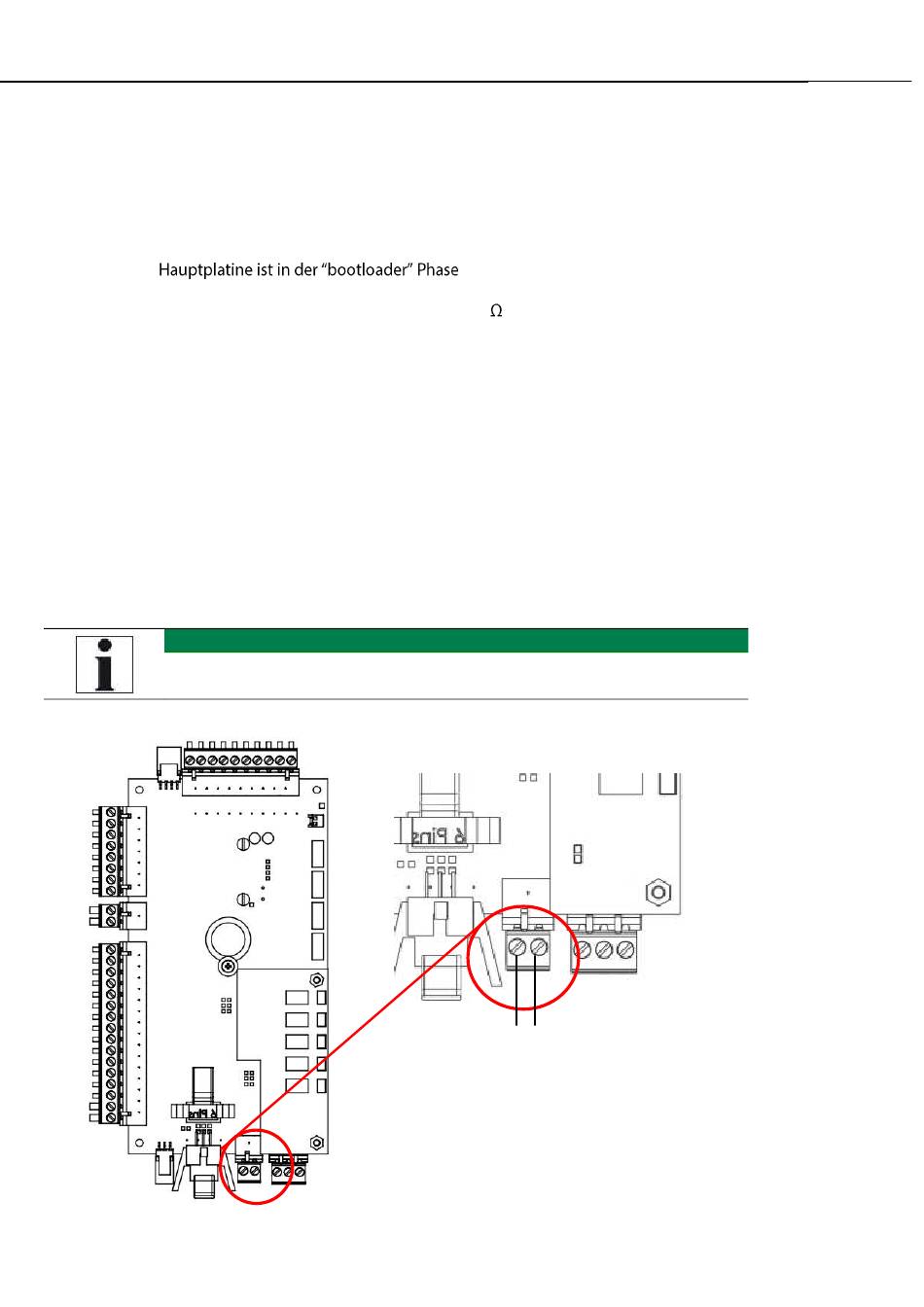

Verbindungsstelle des Alarm-Relais.
Eigenschaften:
Potenzialfrei und max. 24VDC/VAC 1A (max.)
Seite 39 von 134
