AUX-Eingang für Messumformer

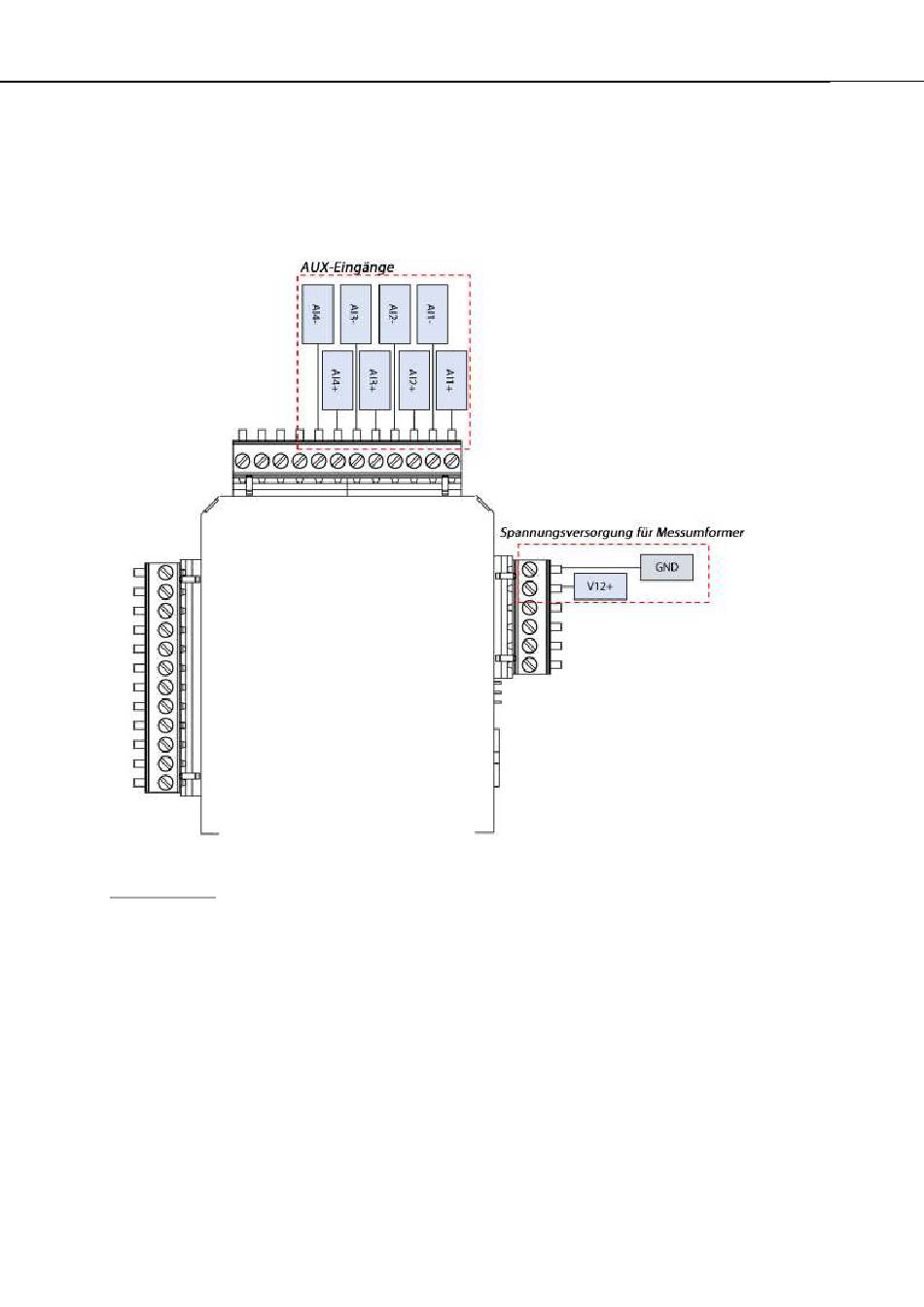

Die AUX-Eingänge befinden sich auf der oberen Klemme des IO-Modules. In der unteren Skizze sind
diese mit einem blauen Label gekennzeichnet. An den AUX-Eingängen können alle gängigen 4-20
mA Messumformer eingelesen werden. Für die Versorgung der angeschlossenen Messumformer
besitzt das IO Modul eine separate Spannungsquelle (siehe Skizze). Durch die Spannungsquelle ist
es möglich, unkompliziert alle gängigen Messumformer (2-Draht/3-Draht/4-Draht) anzuschließen.
Informationen:
Messwiderstand:
Spannungsversorgung für Messumformer:
Anschlussmöglichkeiten für:
In den unteren Skizzen werden die verschiedenen Verschaltungen für 2-Draht/3-Draht und 4-Draht
Messumformer gezeigt.
BEDIENUNGSANLEITUNG SWG
50Ohm
12 VDC/200 mA
2-Draht/3-Draht und 4-Draht Messumformer
Seite 57 von 134
