BEDIENUNGSANLEITUNG SWG
Für die Konfiguration muss der Me
sieht folgendermaßen aus:
•

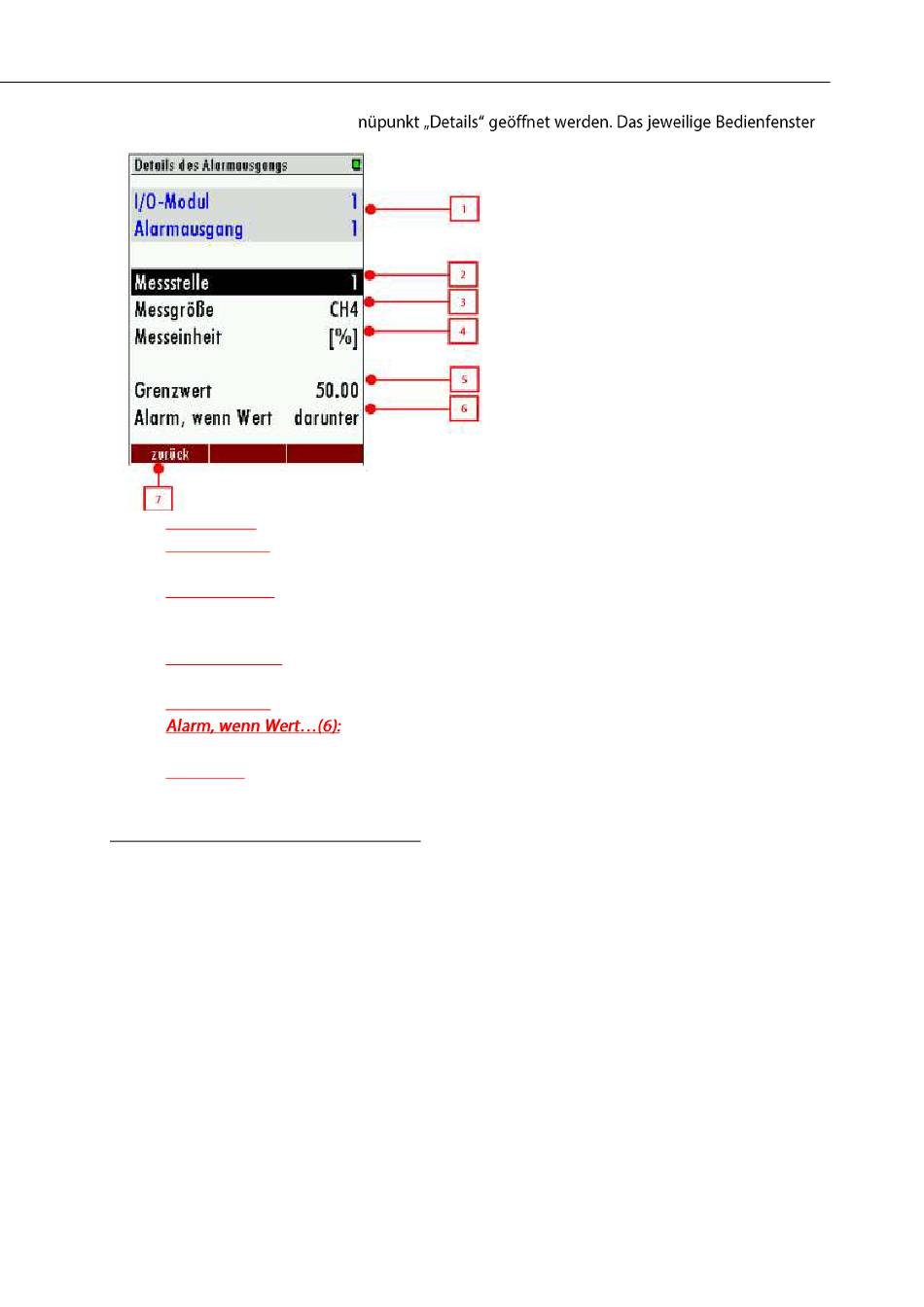

Auswahl (1):
Zeigt dem Bediener, welcher Alarmausgang gerade bearbeitet wird
•
Messstelle (2): Der Bediener kann hier die Messstelle einstellen, welche überwacht werden
soll.
•
Messgröße (3):
Hier stellt der Bediener ein, welche Messgröße überwacht werden soll.
Allgemein können alle Messgrößen ausgewählt werden, welche vom Gerät konfiguriert
werden.
•
Messeinheit (4):
Messeinheit ist vorgegeben und kann nicht verändert werden.
•
Grenzwert (5): Hier wird der Grenzwert, für die zu überwachende Messgröße eingestellt.
•
unterschreiten, des Grenzwertes ausgelöst wird.
•
Zurück (7):
Zum Verlassen des Menüs.
Beispiel: Alarmausgänge in die Messwarte
Ausgangsposition:
Es soll eine Warnleuchte, in der Anlage installiert werden. Diese soll aufleuchten, wenn die H2S
Konzentration über 550 ppm, an der Messstelle 2, steigt. Das SWG100 hat ein IO Modul. Beide
Alarmausgänge sind noch nicht angeschlossen.
Folgende Schritte müssen durchgeführt werden:
•
Beide Alarmausgänge besitzen jeweils ein Schließ-Relais. Die Relais können maximal eine
Spannung von 24 VDC durchschalten. Daher muss der Installateur eine 24 VDC
Spannungsquelle und eine Warnleuchte installieren, welche für 24 VDC ausgelegt ist.
Gibt die Einheit, der zu überwachenden Messgröße wieder. Die
Hier wird eingestellt, ob der Alarm beim Überschreiten oder
