5.2

Korrekte Verschlauchung des Analysators

Für die Verschlauchung des Analysators werden zwei unterschiedliche
Befestigungs-durchmesser verwendet. Die Position und die Durchmesser werden in
der unteren Zeichnung beschrieben:
Explosionsgefahr
Messen Sie die Atmosphäre vor der Montage des Analysators mit
einem zertifizierten Gasmessgerät frei.
Achtung
Die Entlüftung nicht verdecken!
Alle Verschraubungen des Analysators besitzen ein Innengewinde. Es
können Schläuche oder Leitungen zur Verbindung verwendet werden.

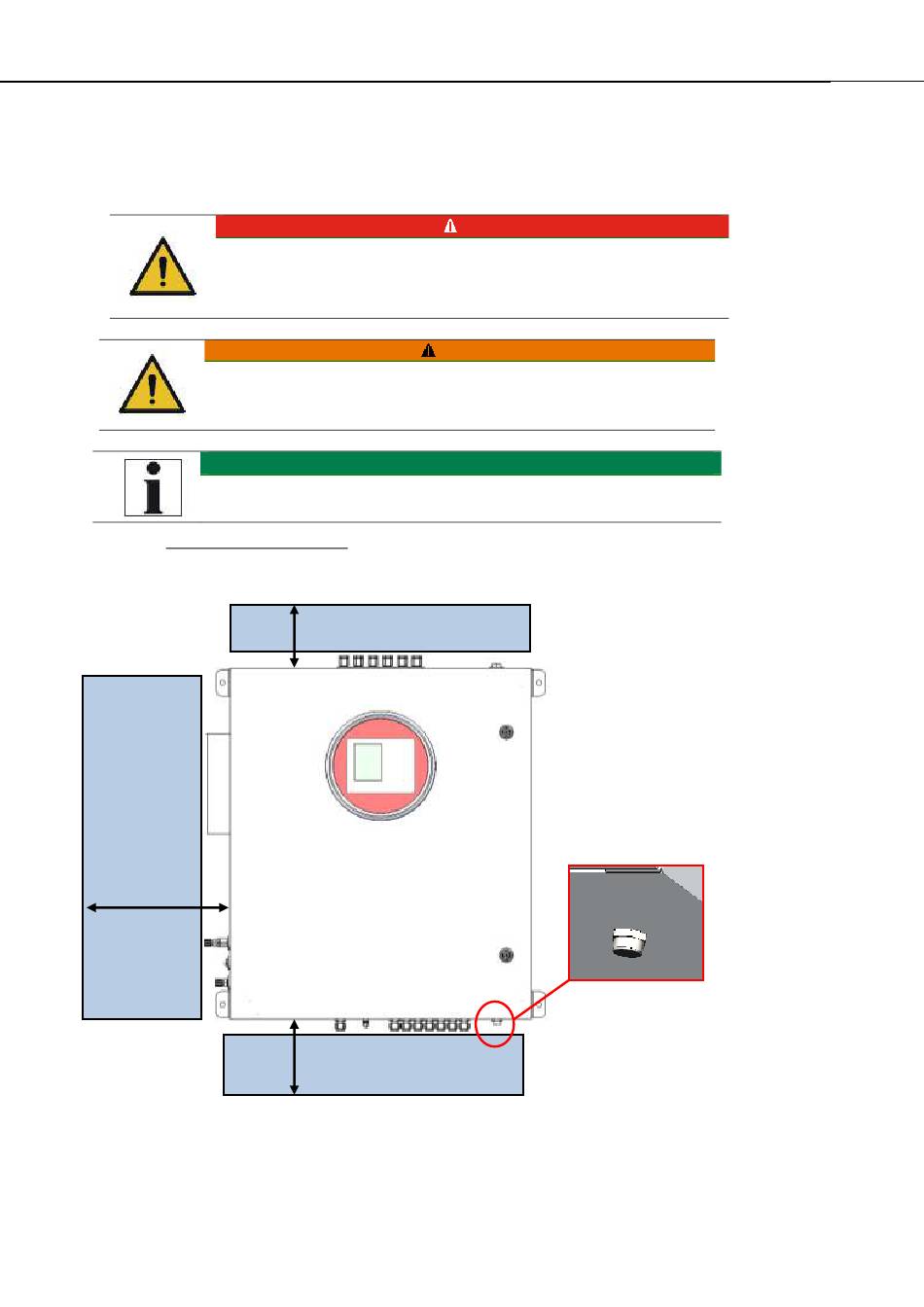

5.2.1 Einzuhaltende Abstände
Min. 40 cm
BEDIENUNGSANLEITUNG SWG
GEFAHR
WARNUNG
HINWEIS
Min. 50 cm
Min. 30 cm
Die Entlüftung
nicht bedecken.
Seite 23 von 134
