BEDIENUNGSANLEITUNG SWG

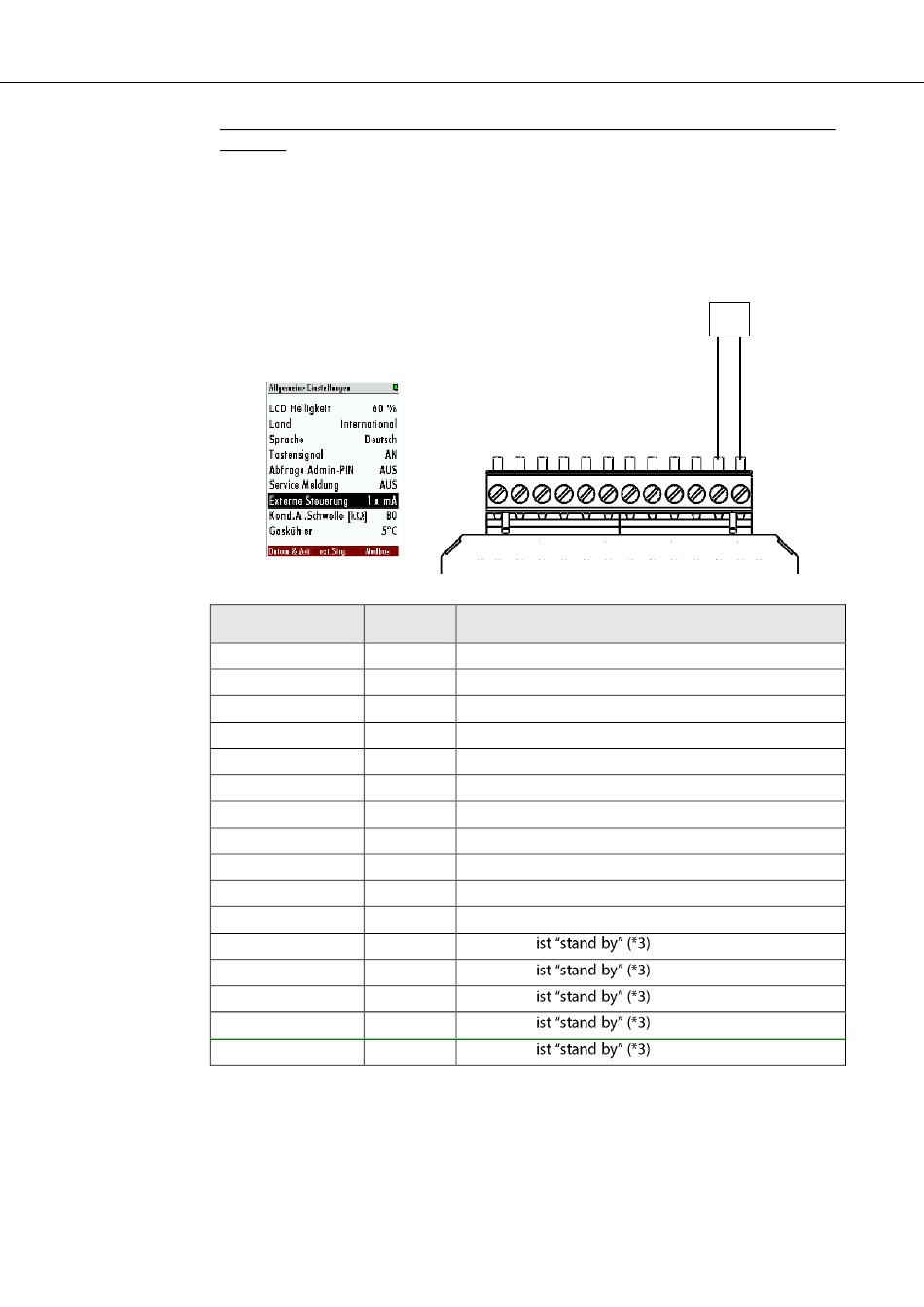

Anschließen einer externen Steuerung 4-20 mA Eingangssignal (über einen
Eingang)
Der Benutzer hat die Möglichkeit den Analysator extern durch nur ein Eingangssignal
zu steuern (siehe Skizze unten). Unterschiedliche Befehle werden durch den Strompegel
am Messeingang I1 gegeben. Das Nullsignal entspricht dabei 4 mA. Jede 1 mA Stufe
beschreibt einen Zustand. Somit kann die externe Steuerung bis zu 16 Zustände
einnehmen. Der erste Zustand entspricht 5 mA (4 mA+1 mA) der zweite 6 mA(4
mA+2mA) ect. bis das Signal 20 mA erreicht hat.
Status der externen Status
Relaiskontakte Nummer
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
0 Automatische Messstellenumschaltung
1 Analysator entnimmt Gas an Messstelle SP1 (*1, *2)
2 Analysator entnimmt Gas an Messstelle SP2 (*1, *2)
3 Analysator entnimmt Gas an Messstelle SP3 (*1, *2)
4 Analysator entnimmt Gas an Messstelle SP4 (*1, *2)
5 Analysator entnimmt Gas an Messstelle SP5 (*1, *2)
6 Analysator entnimmt Gas an Messstelle SP6 (*1, *2)
7 Analysator entnimmt Gas an Messstelle SP7 (*1, *2)
8 Analysator entnimmt Gas an Messstelle SP8 (*1, *2)
9 Analysator entnimmt Gas an Messstelle SP9 (*1, *2)
10 Analysator entnimmt Gas an Messstelle SP10(*1, *2)
11 Analysator
12 Analysator
13 Analysator
14 Analysator
15 Analysator
I1
+
-
Beschreibung
-
-
-
-
-
