9.4 Messmenü
Dieses Menü ist der Stamm aller Menüs und wird selbstständig nach Abschluss des
Selbsttestes angezeigt. In der Titelzeile sieht man links den aktuellen
Messzyklusstatus und wie lange dieser noch dauert und rechts eine
Messstellennummer. Im Mittelbereich des Menüs werden Messwerte angezeigt.

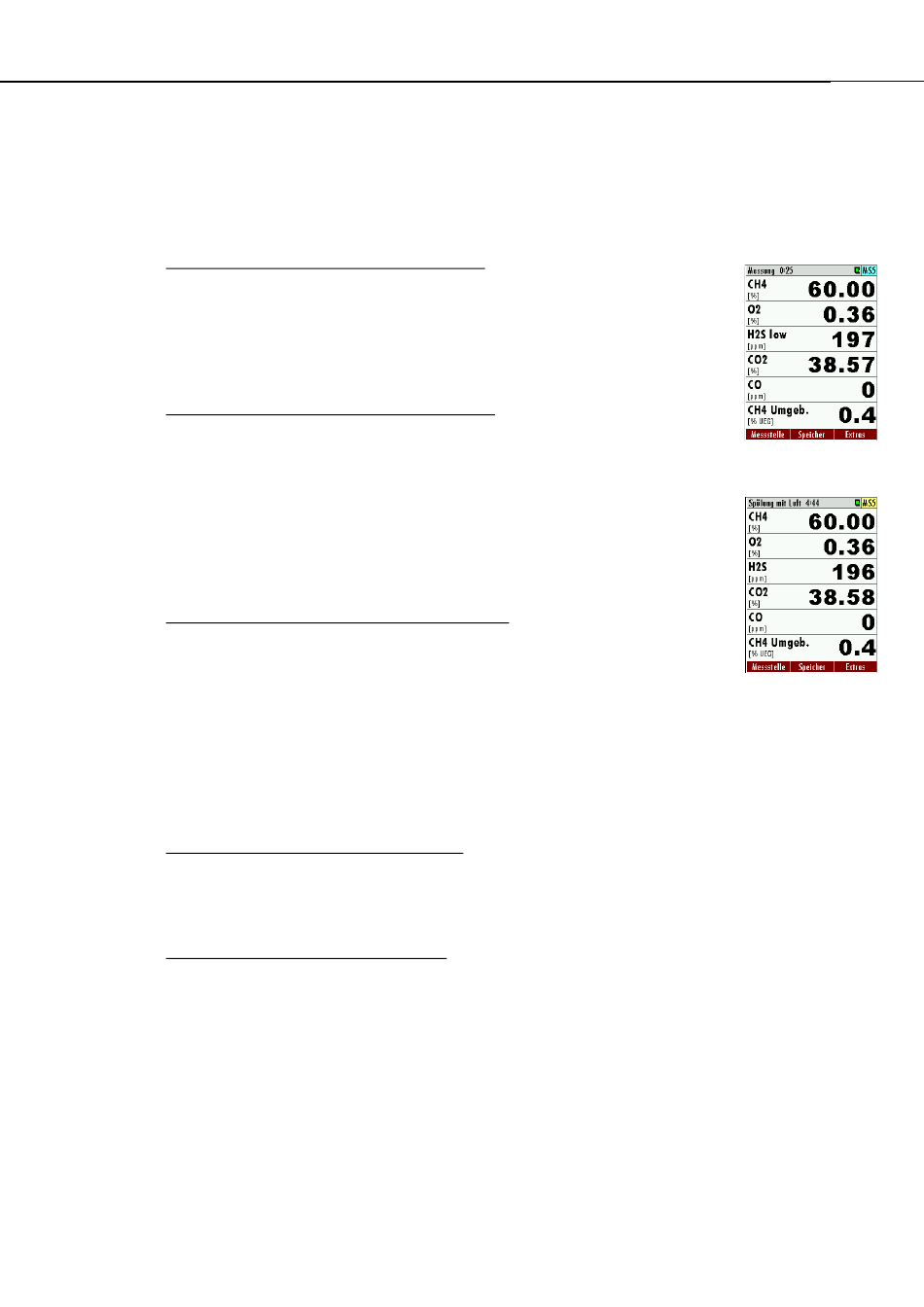

9.4.1 Darstellung während des Status "Messung"
In der Titelzeile sieht man links "Messung" und die verbleibende Messdauer, sowie
rechts die hellblau unterlegte Messstellennummer MSx, die gerade gemessen wird.
Im Mittelbereich des Menüs werden die aktuellen (Live-)Messwerte angezeigt.
9.4.2 Darstellung außerhalb des Status "Messung"
In der Titelzeile sieht man links "Spülung mit Luft" oder "Gas ansaugen MSx" und die
verbleibende Dauer des momentanen Status. Rechts oben sieht man die gelb
unterlegte Messstellennummer MSx, die zuvor gemessen wurde oder die man zur
Anzeige zuvor ausgewählt hat und deren Messwerte gehalten werden, bis sie wieder
gemessen wird. Im Mittelbereich des Menüs werden die gehaltenen Messwerte
dieser Messstelle angezeigt.
9.4.3 Änderung der Darstellungsart Zoom/Standard
Zwei Anzeigearten der Messwerte sind möglich:
•
Standardanzeige mit 6 Messwerten pro Seite (bis zu 4 Seiten = 24 Messwerte)
•
Zoomanzeige mit 2 Messwerten pro Seite (bis zu 6 Seiten = 12 Messwerte)
Zwischen den beiden Anzeigearten kann umgeschaltet werden, indem man die
Menütaste drückt und dann die Funktion Zoomansicht/Standardansicht wählt. Bei
Geräten mit nur einer Messstelle geht die Umschaltung zusätzlich auch mit den
Pfeiltasten hoch/runter.
9.4.4

Wechsel der angezeigten Messwertseite

Mit den Pfeiltasten links/rechts kann bei beiden Anzeigearten die Seite gewechselt
werden. Die neue Seitennummer wird in der Titelzeile für einen Moment kurz nach
dem erfolgtem Wechsel angezeigt.
9.4.5 Änderung der angezeigten Messstelle
Bei Geräten mit mehreren Messstelle kann mit den Pfeiltasten hoch/runter die
angezeigte (nicht die gemessene) Messstelle gewechselt werden. Auf diese Weise
kann man sich sehr schnell über die zuletzt gemessenen Werte aller Messstellen
einen Überblick verschaffen. Im Hintergrund setzt der Analysator den Messzyklus
ungestört weiter. Sobald allerdings eine Messphase beendet wird, dann schaltet die
Anzeige automatisch auf die gerade gemessene Messstelle um.
