5.5. Konfiguration Externe Steuerung (Option: I/O Modul)
Um diese Funktion zu nutzen muss ein I/O Modul vorhanden und die Funktion freigeschaltet sein.
Durch diese Funktion ist es möglich den Analysator fern zusteuern. Durch die Hilfe der externen Steuerung
können folgende Bedienungen vollzogen werden:
Externe Probenahme.
Auslösen eines Stand-by Modus.
Die Befehle werden durch einen 4-stelligen binären Code gegeben, welche durch vier externe Signale übergeben
werden. Die Pinbelegung für die Signalübertragung befindet sich in den Skizzen weiter unten. Es gibt insgesamt
drei unterschiedliche Übertragungswege:
Durch vier potenzialfreie Relais.
Durch vier 4...20 mA Eingänge.
Durch einen 4...20 mA Eingang.
Das jeweilige Einstellungsmenü befindet sich unter:
In dem Screenshoot unten ist das Menü mit den jeweiligen drei möglichen Einstellungen aufgelistet.

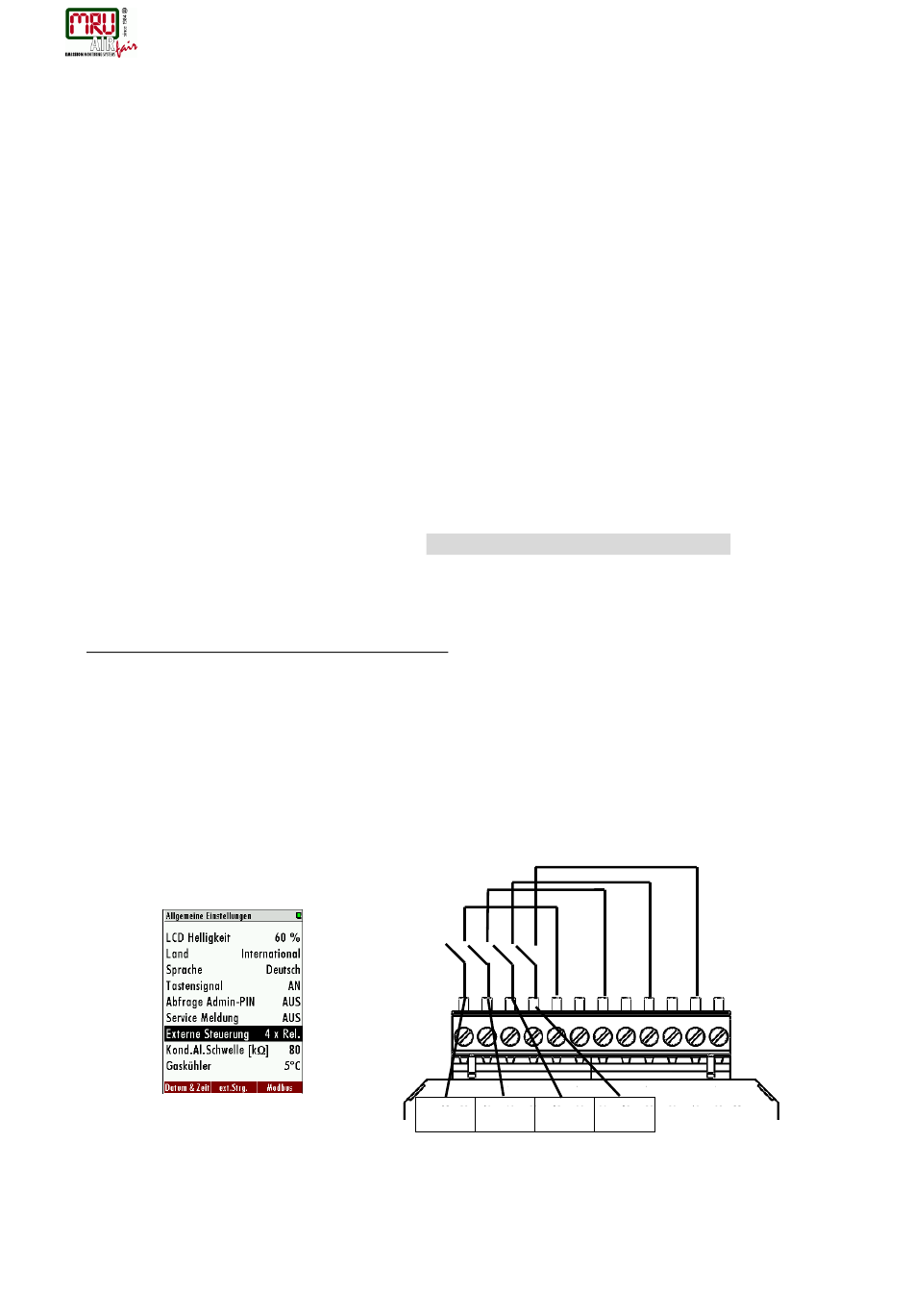

Anschließen der externen Steuerung durch 4 Relais
Diese Funktion kann für eine externe Umschaltung zwischen den Entnahmestellen genutzt werden. Hierzu
werden vier externe Relais (z.B. von einer SPS) mit den Moduleingängen verbunden.
Die vier Relais bilden zusammen ein binären 4-Bit Code: RC4-RC3-RC2-RC1.
Hierbei heißt: 0= Open / 1=Closed.
In diesem Dokument wird diese Nummer „Status-Nummer" genannt.
SWG100 BIOcompact Bedienungsanleitung
E
/ A
E
XTRAS
LLGEMEINE
INSTELLUNGEN
-
RC4
RC3
RC2
/ E
S
XTERNE
TEUERUNG
-
-
-
RC1
31 / 80
