3.4.4

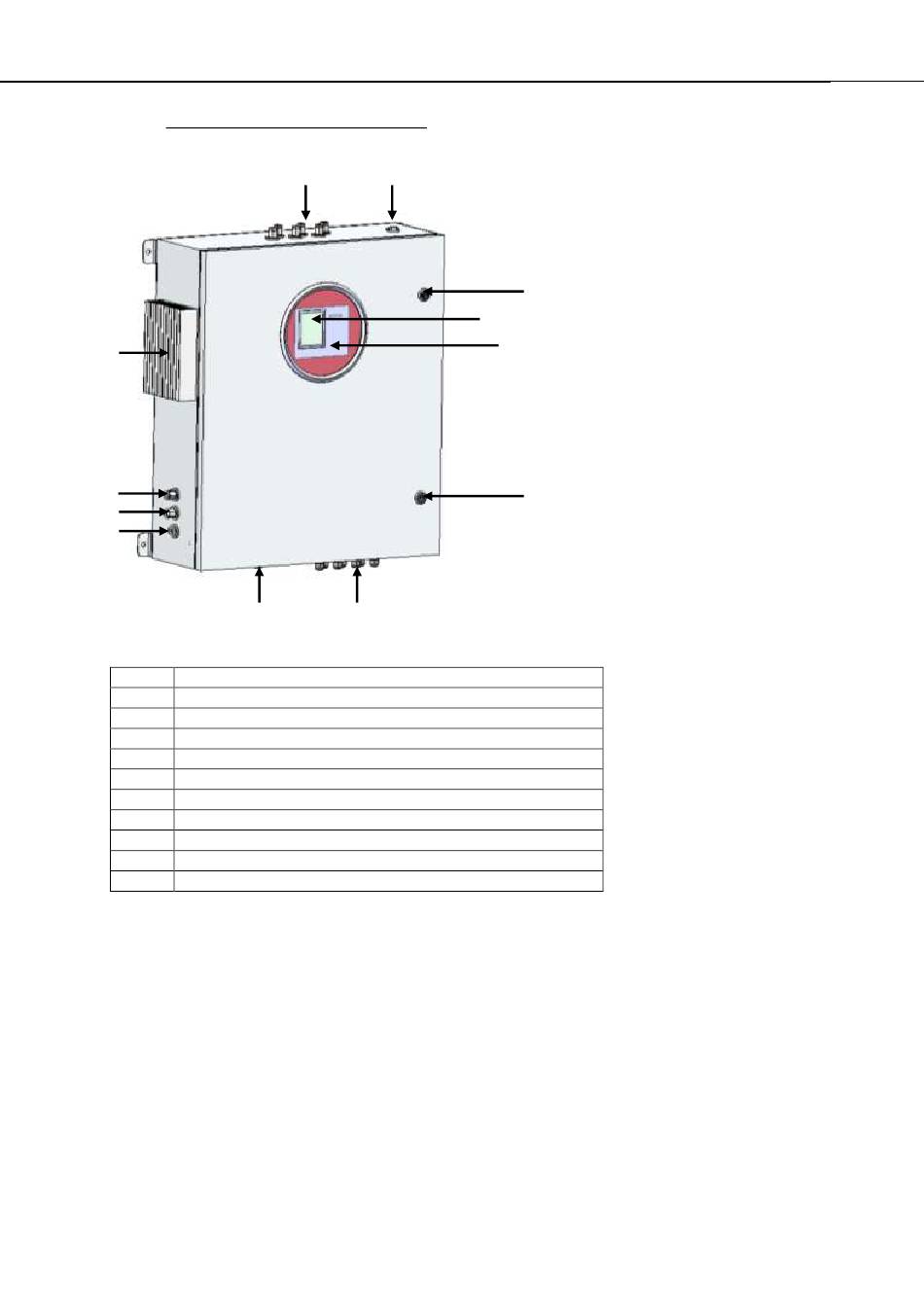

Position der Gasein- und Ausgänge
7
10
9
8
6
1
Display (Farbdisplay, mit Displaybeleuchtung)
2
Bedieneinheit
3
Messgaseingänge (1 to max 4 ), G1/8 Außengewinde
4
Schaltschrankschloss
5
Kabelverschraubung M16 I/O Module
6
Kabelverschraubung M16 Spannungsversorgung
7
Kühlkörper für Gaskühler
8
Kondensatausgang, G1/8 Außengewinde
9
Nullgaseingang, G1/8 Außengewinde
10
Kalibriergaseingang, G1/8 Außengewinde
11
Gasausgang, G1/4 Außengewinde
BEDIENUNGSANLEITUNG SWG
3
11
5
4
1
2
4
Seite 17 von 134
