regelmäßige Überwachung der CH4 Konzentration, welche sich innerhalb des
Schaltschranks befindet. Die Überwachung erfolgt mit Hilfe der CH4-NDIR Küvette,
welche auch für die Biogasmessung benutzt wird.
Falls eine explosive Atmosphäre sich innerhalb des Schaltschranks gemessen wird,
gibt das SWG100BIO-EX ein zu einer Fernabschaltkasten aus, welche die
Spannungsversorgung für den gesamten Analysator unterbricht.
7.3.1 Beschreibung der CH4 Schaltschranküberwachung
Die Hauptbestandteile der Überwachung sind:
•
Die CH4/CO2 NDIR-Küvette.
•
Ein Absperrventil, durch welches die Schaltschrankatmosphäre in die
CH4/CO2 NDIR-Küvette gesaugt wird.

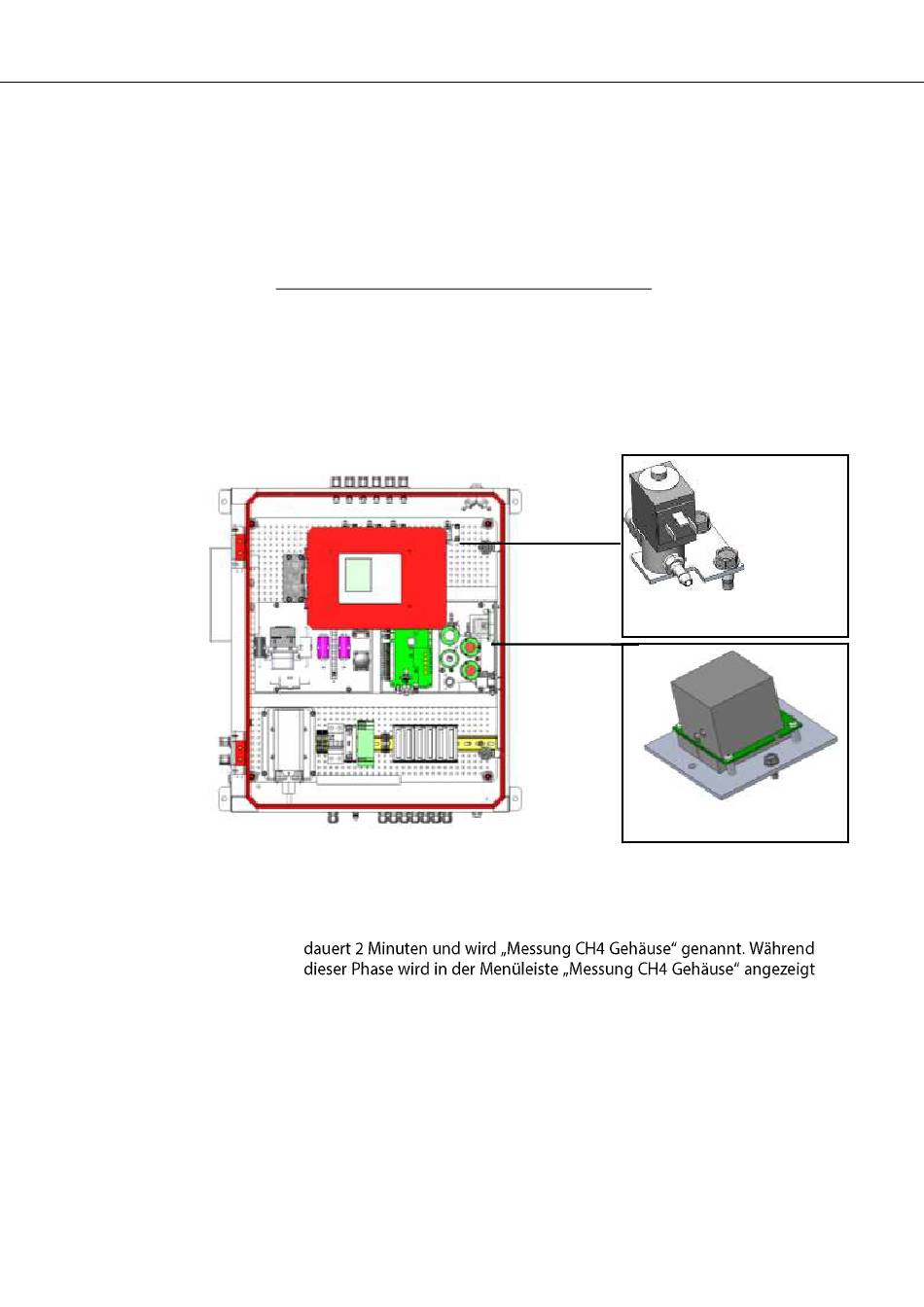

Die Zeichnung unten zeigt die Position der beiden Komponenten im Schaltschrank.
•
Die CH4
Spülphase/Nullpunktnahme durchgeführt. Diese Überwachungsphase
und ein Count down startet.
•
Während der CH4 Schaltschranküberwachung sind alle Magnetventile
geschlossen und das Magnetventil zur CH4 Überwachung, welches die
Schaltschrankatmosphäre ansaugt geöffnet. Die ersten 90 Sekunden
während der der CH4 Überwachung sind zum Füllen der Messleitungen.
Nur in den letzten 30 Sekunden detektiert die CH4/CO2 NDIR-Küvette die
CH4 Konzentration. Dabei wird die gemessene CH4 Konzentration als
Life-Werte angezeigt.
•
Die CH4 Konzentration wird sowohl als CH4 Vol.% wie auch als CH4 UEL-
% im Messfenster angezeigt (siehe seitlichen Screenshot).
Schaltschranküberwachung
Magnetventil für CH4
Überwachung
CH4 / CO2 NDIR-Küvette
wird nach jeder
