BEDIENUNGSANLEITUNG SWG

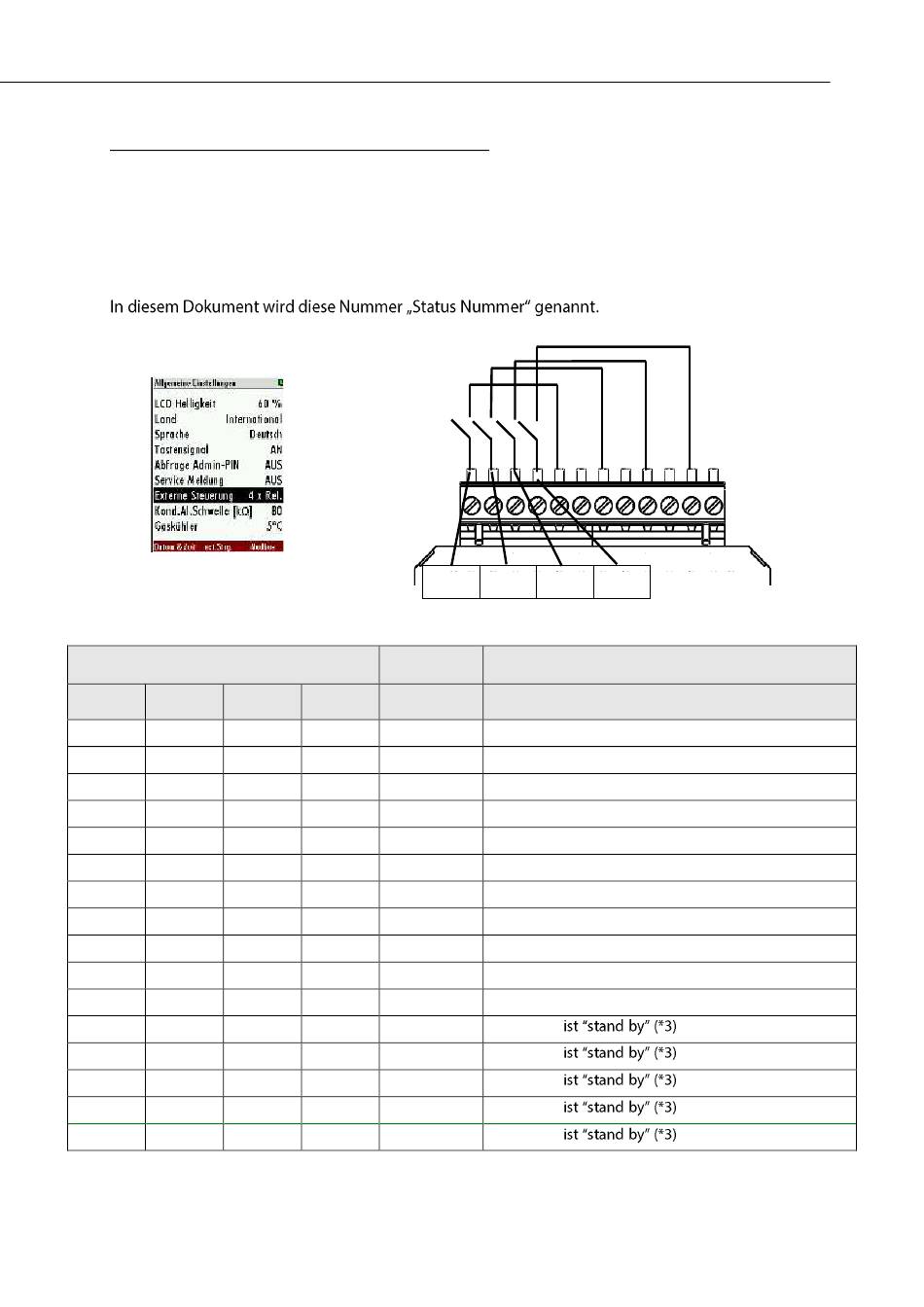

Anschließen der externen Steuerung durch 4 Relais
Diese Funktion kann für eine externe Umschaltung zwischen den Entnahmestellen genutzt werden.
Hierzu werden vier externe Relais (z.B. von einer SPS) mit den Moduleingängen verbunden.
Die vier Relais bilden zusammen ein binären 4-Bit Code: RC4-RC3-RC2-RC1.
Hierbei heißt: 0=Offen / 1=Geschlossen.
Status der externen Signalquelle
RC4 RC3 RC2
0 0 0
0 0 0
0 0 1
0 0 1
0 1 0
0 1 0
0 1 1
0 1 1
1 0 0
1 0 0
1 0 1
1 0 1
1 1 0
1 1 0
1 1 1
1 1 1
-
RC4 RC3
Status
Nummer
RC1 -
0 0 Automatische Messstellenumschaltung
1 1 Analysator entnimmt Gas an Messstelle SP1 (*1, *2)
0 2 Analysator entnimmt Gas an Messstelle SP2 (*1, *2)
1 3 Analysator entnimmt Gas an Messstelle SP3 (*1, *2)
0 4 Analysator entnimmt Gas an Messstelle SP4 (*1, *2)
1 5 Analysator entnimmt Gas an Messstelle SP5 (*1, *2)
0 6 Analysator entnimmt Gas an Messstelle SP6 (*1, *2)
1 7 Analysator entnimmt Gas an Messstelle SP7 (*1, *2)
0 8 Analysator entnimmt Gas an Messstelle SP8 (*1, *2)
1 9 Analysator entnimmt Gas an Messstelle SP9 (*1, *2)
0 10 Analysator entnimmt Gas an Messstelle SP10(*1, *2)
1 11 Analysator
0 12 Analysator
1 13 Analysator
0 14 Analysator
1 15 Analysator
- - -
-
RC2 RC1
Beschreibung
-
-
-
-
-
-
