2. Anbindung an einem Prozessleitsystem: I/O Modul

Mit dem IO Modul wird die Signalweiterleitung, in die Messwarte ermöglicht. IO Module sind die
Schnittstelle für Signalübertragungen, Fernbedienung und für das Einlesen von Signalen von
Messumformern.
IO Module besitzen die folgenden Eigenschaften:
•
Übertragung der Messsignale, durch vier separate 4-20 mA Ausgänge,
•
Zwei Alarm-Ausgänge,
•
Einen PT-1000 Eingang,
•
Einen Thermoelement Eingang (Typ: K),
•
Vier Eingänge, für 4-20 mA Standard-Messumformer (2-Leiter, 3-Leiter, 4-Leiter) mit einer
extra Spannungsversorgung.
•
Vier Eingänge, für Spannungs-Messumformer.
•
Fernsteuerungsfunktion für den Analysator.
2.1.

IO Modul Position

Standardmäßig ist in einem SWG100 ein IO-Modul integriert. Optional kann ein SWG100
mit weiteren IO Modulen ausgerüstet werden (max.: 10 Stück).

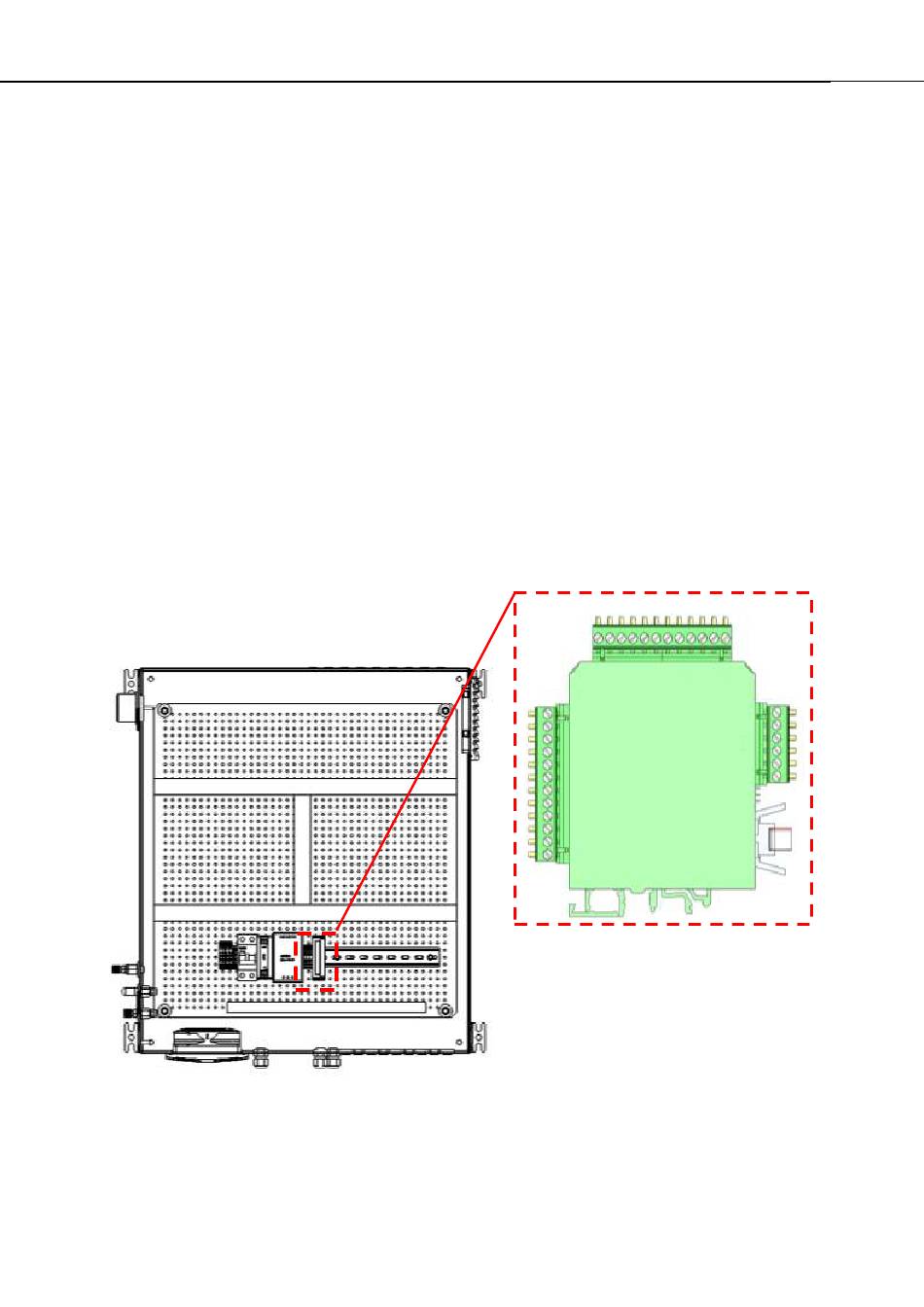

Die IO Module befinden sich auf der Hutschiene (Position: siehe untere Zeichnung).
