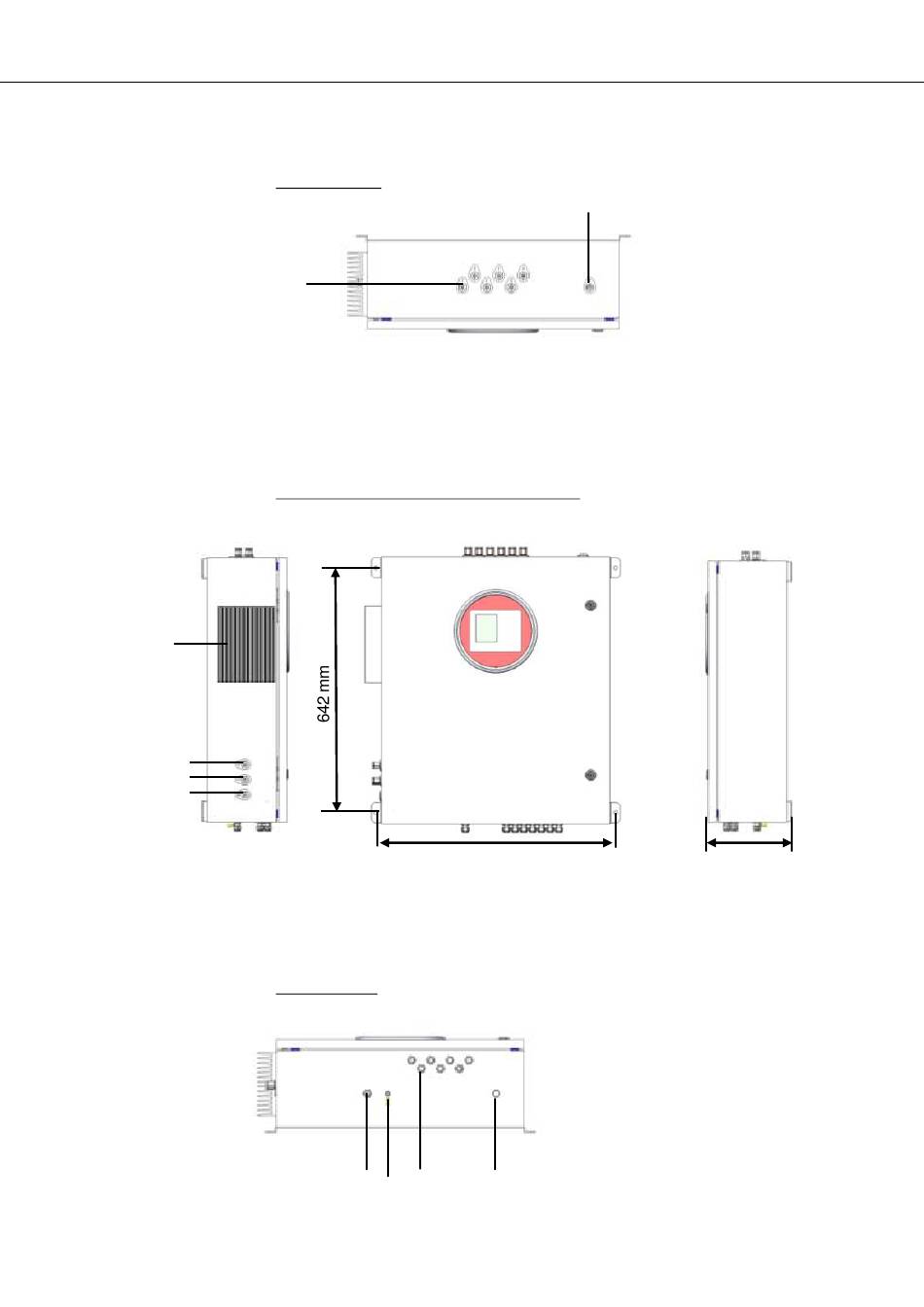

Dimensionen und Ansichten des Analysators

3.4.1

Obere Ansicht

1
Bezeichnung:
1. Messgaseingänge G1/8 Innengewinde
2. Messgasausgang G1/4 Innnegewinde
3.4.2 Draufsicht / Ansicht links / Ansicht rechts
1
2
3
4
Bezeichnung:
1. Kühlkörper für Gaskühler Einheit
2. Kalibriergasstutzen G1/8 Innengewinde
3. Nullgasstutzen G1/8 Innengewinde
4. Kondensatstutzen G1/8 Innengewinde
3.4.3

Bodenansicht

630 mm
4
3
1 2
2
223 mm
Bezeichnung:
1. Kabelverschraubung M16 für
Spannungsversorgung
2. PE-Bolzen für Erdung
3. Kabelverschraubung M16 für IO Module
4. Entlüftung
